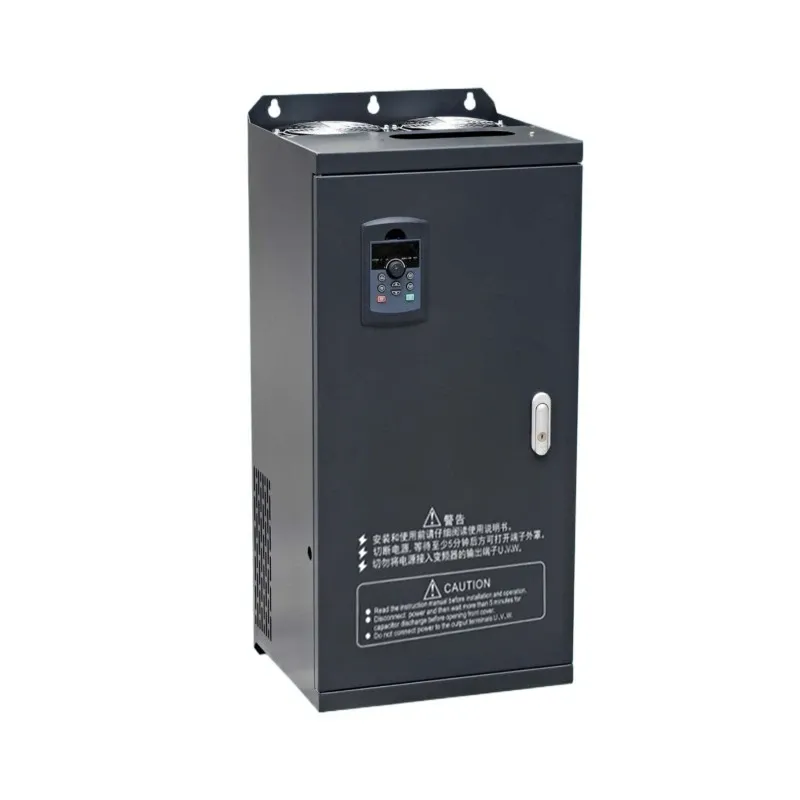

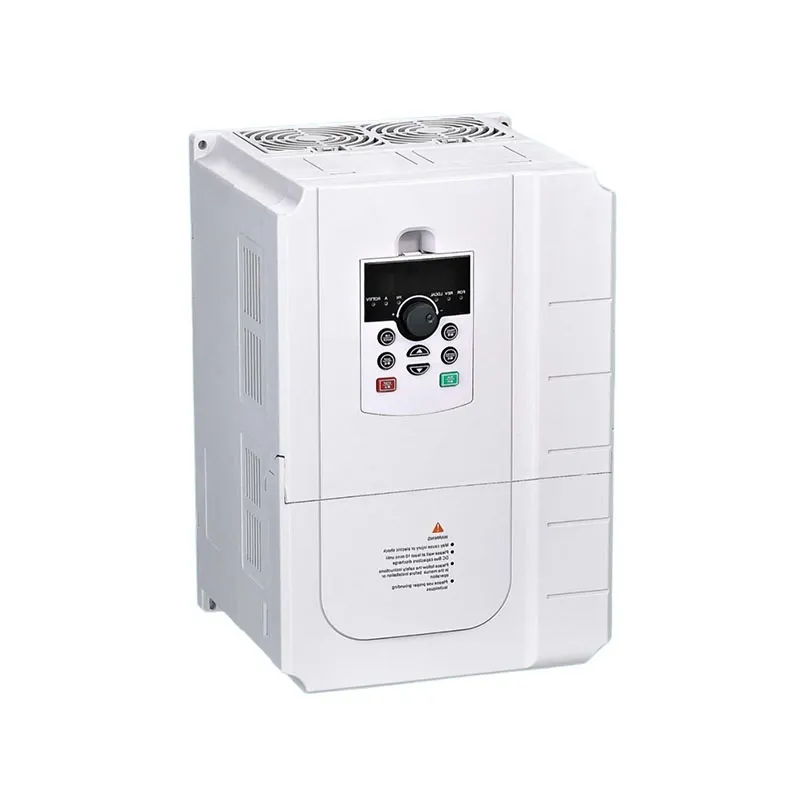

Pembekal Inverter DC Kualiti China

Pengelasan

taip

Julat Kuasa

Ciri-ciri Utama

Melalui Permohonan

Penyongsang Tali

1kW – 150kW

Berbilang input MPPT, keluaran 3 fasa, komersial/kediaman, kecekapan 98%+

Penyongsang Tengah

100kW – 10MW+

Unit besar tunggal, skala utiliti, digabungkan dengan pengubah, kos efektif per watt

Penukar mikro

250W – 2000W

MPPT peringkat modul, setiap panel, toleransi teduhan yang dipertingkatkan, kebolehpercayaan yang tinggi

Penyongsang Hibrid

3kW – 50kW

Penyepaduan storan bateri, aliran kuasa dua arah, keupayaan kuasa sandaran

Pengoptimum Kuasa

300W – 1000W

Penukar DC-DC + penyongsang rentetan, pengoptimuman peringkat modul, penutupan pantas

Mengikut Topologi

Berasaskan pengubah

1kW – 10MW

Pengasingan galvanik, teguh, lebih berat, kecekapan rendah (96-97%)

Transformerless

1kW – 250kW

Kecekapan yang lebih tinggi (98%+), lebih ringan, pengurusan arus kebocoran diperlukan

Jambatan H

Semua penilaian

Topologi pensuisan asas, kawalan PWM, output gelombang sinus

Berbilang peringkat (3 peringkat NPC/T-jenis)

10kW – 10MW+

Mengurangkan kehilangan pensuisan, kualiti bentuk gelombang yang lebih baik, keupayaan voltan yang lebih tinggi

Mengikut Voltan Masukan

Voltan Rendah

200V – 500V DC

Sistem kediaman, konfigurasi rentetan tunggal

Voltan Sederhana

500V – 1000V DC

Sistem komersial, had NEC 1000V di AS

Voltan Tinggi

1000V – 1500V DC

Skala utiliti, 1500V menjadi standard, mengurangkan kos BOS

Mengikut Output

Fasa Tunggal

1kW – 10kW

Kediaman, 230V/120V, 50/60Hz

Tiga Fasa

5kW – 10MW+

Komersil/perindustrian, 400V/480V, terikat grid

pentas

Fungsi

Pelaksanaan Teknikal

Peringkat Input DC

Menerima pembolehubah DC daripada tatasusunan PV, penapisan, perlindungan

Kapasitor penapis DC, perlindungan lonjakan, perlindungan kekutuban terbalik, pemantauan voltan input

Peringkat MPPT

Memaksimumkan pengekstrakan kuasa dengan menjejak voltan/arus optimum

Buck-boost atau boost converter, perturb & observe (P&O) atau algoritma konduktans tambahan, kecekapan penjejakan 99%+

Penyongsangan DC-AC

Menukar DC kepada AC menggunakan pensuisan frekuensi tinggi

IGBT atau SiC MOSFET H-bridge, kawalan PWM (2-20kHz), kawalan masa mati

Penapisan Output

Mengeluarkan harmonik frekuensi tinggi, melicinkan bentuk gelombang

Penapis LCL atau LC, perintang redaman, <3% THD

Sambungan Grid

Menyegerakkan dengan grid, pematuhan kualiti kuasa

Gelung berkunci fasa (PLL), perlindungan anti-pulau, kawalan kuasa reaktif

Kawalan & Pemantauan

Pengurusan sistem, pengelogan data, komunikasi

Kawalan DSP/MCU, Ethernet/WiFi/RS485, pemantauan awan, kemas kini perisian tegar

Permohonan

Saiz Sistem

Spesifikasi Biasa

Keperluan Utama

Kediaman Berikat Grid

3kW – 20kW

Fasa tunggal, kecekapan 98%, 2 MPPT, pemantauan WiFi, waranti 10 tahun

Pemasangan padat, senyap, mudah, penutupan pantas (NEC 2017)

Hibrid Kediaman

5kW – 15kW

Bateri 48V, kuasa sandaran, pengoptimuman masa penggunaan, pemaksimum penggunaan sendiri

UL 9540 (bateri), pemindahan lancar, operasi 24/7

Atas bumbung komersial

20kW – 500kW

Tiga fasa, kecekapan 98.5%, 4-12 MPPT, pemantauan rentetan, hayat reka bentuk 25 tahun

Kebolehpercayaan yang tinggi, penyelenggaraan minimum, pemantauan jarak jauh

Gunung-Tanah Komersil

100kW – 2MW

Pusat atau rentetan, 1500V DC, komunikasi talian kuasa, pengimbasan lengkung IV

Hasil maksimum, pengoptimuman O&M, kebolehsuaian rupa bumi

PV Skala Utiliti

2MW – 10MW+

Penyongsang pusat, 1500V, penyepaduan pengubah MV, keupayaan membentuk grid

LCOE terendah, ketersediaan 99%, fungsi sokongan grid

Penyimpanan Tenaga

50kW – 5MW

Dwiarah, berganding DC atau bergandingan AC, peraturan frekuensi, pencukuran puncak

Kecekapan pergi balik >90%, masa tindak balas <1s, ketahanan berbasikal

Luar Grid/Jauh

1kW – 100kW

Berasaskan bateri, penyepaduan penjana diesel, pengurusan beban, mampu mikrogrid

Kebolehpercayaan yang tinggi, operasi autonomi, toleransi persekitaran yang melampau

Pengecasan EV

50kW – 350kW

Pengecasan pantas DC, keupayaan V2G, ketumpatan kuasa tinggi, penyejukan cecair

99% masa beroperasi, penyepaduan pembayaran, perkhidmatan pengimbangan grid

pentas

Butiran Proses

Titik Kawalan Kualiti

Perhimpunan PCB (SMT)

Pelekap permukaan berketumpatan tinggi, komponen 0201, pemproses BGA, pateri tanpa plumbum (SAC305)

Pemeriksaan AOI, X-ray untuk BGA, ICT (ujian dalam litar), pengesahan berfungsi 100%

Perhimpunan Modul Kuasa

IGBT/SiC MOSFET die attach, ikatan wayar (Al/Cu), enkapsulasi, aplikasi bahan antara muka terma

Rintangan terma <0.5K/W, pelekat mati bebas lompang, kekuatan tarikan ikatan >8g, ujian voltan menyekat 100%

Penyepaduan Kapasitor Pautan DC

Pemasangan kapasitor filem, sambungan bar bas, pengecilan ESL/ESR

Kapasitansi ±5%, ESR <1mΩ, tahan voltan berkadar 1.5×, ujian kebocoran 100%

Penggulungan Magnetik

Induktor frekuensi tinggi, nanohabluran atau teras ferit, wayar Litz untuk pengurangan kesan kulit

Kearuhan ±10%, kehilangan teras <2W/kg, ujian hipot 3kV, nyahcas separa <10pC

Pemasangan Sinki Haba

Penyemperitan aluminium atau plat sejuk cecair, aplikasi pes haba/pad, kawalan tork pelekap

Rintangan terma <0.3K/W, kerataan <50μm, pengagihan tekanan seragam

Perhimpunan Akhir

Penyepaduan casis, pemasangan kipas penyejuk, modul paparan/komunikasi, abah-abah pendawaian

Kesinambungan tanah <0.1Ω, pengesahan kelegaan/rayapan, tanda tork

Ujian Burn-in

Operasi 48-72 jam pada 50°C, berbasikal beban penuh, berbasikal haba

Pengesanan kegagalan awal, saringan kematian bayi, <0.5% kadar kegagalan

Ujian Akhir Automatik

Pengukuran kecekapan (IEC 61683), pengesahan MPPT, ujian fungsi perlindungan, pematuhan kod grid

Ujian 100%, pengelogan data, sijil penentukuran, kebolehkesanan nombor siri

Komponen

Spesifikasi Bahan

Piawaian Pembekal

Sifat Utama

Semikonduktor Kuasa

Silikon IGBT (1200V-1700V, 200A-600A) atau SiC MOSFET (1200V, 50mΩ)

IEC 60747-9, JEDEC

Kekerapan pensuisan 2-50kHz, Rds(on) <5mΩ, Tj(maks) 175°C, tahan litar pintas 10μs

Pemandu Pintu

IC pemacu pintu terpencil, pengasingan magnet atau kapasitif

UL 1577, IEC 60747-5

CMTI >100kV/μs, kelewatan perambatan <100ns, penguncian undervoltage

Kapasitor Pautan DC

Filem polipropilena berlogam, 400-1500V DC, 100-5000μF

IEC 61071

ESR <1mΩ, ESL <20nH, hayat 100,000 jam, penyembuhan diri

Magnetik (Induktor)

Teras nanohablur atau ferit, wayar Litz (Cu)

IEC 60404-8, IEC 60317

Kehilangan teras <2W/kg pada 100kHz, Bsat >1.2T, Suhu Curie >200°C

Sinki Haba

Aluminium 6063-T5 atau tembaga, beranod atau bersalut nikel

ASTM B221

Kekonduksian terma 200W/mK, kekasaran permukaan Ra 1.6, rintangan kakisan

Antara Muka Terma

Bahan perubahan fasa atau gris silikon, 0.5-3W/mK

ASTM D5470

Rintangan terma <0.5K·cm²/W, kestabilan jangka panjang, tiada pam keluar

Kawal PCB

FR-4 TG170 atau Tg tinggi, 4-12 lapisan, emas rendaman

IPC-6012, UL 796

Tg >170°C, CTI >600V, kawalan impedans ±10%

MCU/DSP

ARM Cortex-M4/M7 atau DSP khusus, 100-400MHz

IEC 60730 (keselamatan berfungsi)

Mampu SIL 2, FPU perkakasan, memori ECC, suhu -40°C hingga +85°C

Kepungan

Aluminium die-cast ADC12 atau keluli, bersalut serbuk

ISO 12944, IEC 60529

Penarafan luar IP65, rintangan kakisan C3/C4, impak IK08

Penyambung

MC4 untuk DC, Harting untuk AC, RJ45 untuk komunikasi

IEC 62852, UL 6703

IP68, 30A berterusan, 1000V DC, rintangan UV 25 tahun

Standard

Skop

Keperluan Berkenaan

IEC 62109-1/-2

Keselamatan penukar kuasa untuk digunakan dalam sistem kuasa fotovoltaik

Keperluan am (Bahagian 1) dan keperluan khusus untuk penyongsang (Bahagian 2)

IEC 61683

Sistem fotovoltaik - Perapi kuasa - Prosedur untuk mengukur kecekapan

Pengukuran kecekapan piawai, prestasi MPPT, kriteria penerimaan

IEC 62116

Penyongsang fotovoltaik yang saling berkait utiliti - Prosedur ujian langkah-langkah pencegahan pulau

Pengesahan perlindungan anti-pulau

IEC 61727

Sistem fotovoltaik - Ciri antara muka utiliti

Keperluan sambungan grid, kualiti kuasa

IEC 60068-2

Ujian alam sekitar

Berbasikal terma, haba lembap, tekanan mekanikal

IEC 61000-6-2/-6-4

Kekebalan dan pelepasan EMC

Kekebalan persekitaran industri, pelepasan kediaman/komersial

Kategori Ujian

Ujian Khusus

Kriteria Penerimaan

Keselamatan & Perlindungan

Kategori voltan lampau, tahap pencemaran, kelegaan/rayapan

CAT III/IV, PD2/3, kelegaan 8mm pada 1000V

Perlindungan daripada kejutan elektrik (pengkadaran IP)

IP20 minimum (dalaman), IP65 (luaran)

Kesinambungan tanah

<0.1Ω

Rintangan penebat

>1MΩ pada 500V DC

Prestasi Terma

Ujian kenaikan suhu pada beban penuh

Suhu komponen di bawah had undian, Tj < Tj(maks) - 25K

Kitaran terma (-40°C hingga +85°C, 100 kitaran)

Tiada kegagalan mekanikal, tiada hanyut parameter> 5%

Pengukuran Kecekapan (IEC 61683)

Kecekapan Euro (η) pada 5%, 10%, 20%, 30%, 50%, 100% beban

>97% untuk penyongsang rentetan, >98.5% untuk model premium

Kecekapan maksimum pada titik operasi optimum

>98% (tanpa pengubah), >96% (berasaskan pengubah)

Kecekapan MPPT

Statik >99.5%, dinamik >98%

alam sekitar

Haba lembap (40°C/93%RH, 96j atau 21 hari)

Berfungsi selepas penyaman, tiada kakisan

Kabus garam (IEC 60068-2-52, keterukan 2)

Tiada kakisan yang menjejaskan keselamatan atau fungsi

Pendedahan UV (untuk penutup luar)

Tiada degradasi sifat mekanikal

EMC

Nyahcas elektrostatik (ESD) 8kV sentuhan/15kV udara

Tiada kerosakan, tiada bahaya keselamatan

Kekebalan terpancar (10V/m, 80MHz-6GHz)

Beroperasi semasa ujian

Pelepasan yang dikendalikan (CISPR 11/16)

Had Kelas B untuk kediaman, Kelas A untuk industri

Pematuhan Kod Grid

Anti-pulau (IEC 62116)

Perjalanan dalam masa 2s, zon bukan pengesanan <5%

Tunggangan voltan rendah (LVRT)

Kekal disambungkan semasa penurunan voltan

Keupayaan kuasa reaktif

Bekalkan/serap VAR mengikut keperluan

bahan

Barangan Pemeriksaan

Rancangan Persampelan

peralatan

Modul IGBT/SiC

Voltan menyekat, Rds(on), ciri pensuisan, pemeriksaan visual

100% ujian ATE

Pengesan lengkung, penguji impedans haba, X-ray

Kapasitor pautan DC

Kapasitans, ESR, ESL, arus bocor, faktor pelesapan

Setiap batch + 100% masuk

Meter LCR, penguji penebat, jambatan AC

Teras magnet

Kebolehtelapan, kehilangan teras, lengkung B-H, toleransi dimensi

Setiap kelompok

Penganalisis B-H, penganalisis impedans

PCB

Kiraan lapisan, impedans, kebolehpaterian, kebersihan ionik

Setiap kumpulan + ujian sampel

CMM, TDR, kromatografi ion

Tenggelam haba

Rintangan haba, kerataan, kemasan permukaan, dimensi

Setiap kelompok

Penguji antara muka terma, CMM, profilometer

Stesen

Parameter Kawalan

Kekerapan

Kaedah

penempatan SMT

Kedudukan komponen, orientasi, isipadu tampal pateri

100% AOI

Pemeriksaan optik automatik

Aliran semula pematerian

Profil suhu (panaskan, rendam, aliran semula, sejuk), puncak 245°C

Setiap papan

Pemprofilan haba, pemeriksaan sinar-X

Pemasangan modul kuasa

Die pasang lompang, kekuatan ikatan wayar, antara muka terma

Setiap modul

Mengimbas mikroskop akustik, penguji tarik

Perhimpunan akhir

Nilai tork, penghalaan kabel, jarak kelegaan, pembumian

Setiap unit

Pemasangan berpandu automatik, pemantauan tork

Memuatkan perisian

Versi perisian tegar, tetapan parameter, protokol komunikasi

100%

Pengaturcaraan automatik, pengesahan checksum

Item Ujian

Standard

Saiz Sampel

Voltan input/output/ketepatan semasa

±1% bacaan

100%

Kecekapan pada berbilang titik beban (IEC 61683)

>97% kecekapan Euro

100%

Ketepatan pengesanan MPPT

Statik >99.5%, dinamik >98%

100%

Pengesahan fungsi perlindungan (OV, UV, OC, OT, kerosakan tanah)

Perjalanan dalam masa yang ditetapkan

100%

Rintangan penebat (input-output, input-ground, output-ground)

>1MΩ @ 1000V DC

100%

Tahanan dielektrik (hi-pot)

2kV AC atau 3kV DC, 60s

100%

Kesinambungan tanah

<0.1Ω

100%

Arus bocor (arus sentuh, arus konduktor pelindung)

<3.5mA AC, <10mA DC

100%

Pra-pematuhan EMC (pelepasan dijalankan)

Had kelas A/B

AQL 1.0

Ujian terbakar (48j pada 50°C, beban penuh)

<0.5% kadar kegagalan

100%

Keutuhan pembungkusan (jatuh, getaran, ketinggian)

ISTA 3E, ASTM D4169

Setiap lot

Kategori Peralatan

Spesifikasi Mesin

Fungsi

Kapasiti

Talian SMT

Pilih-dan-tempat berkelajuan tinggi (ASM SIPLACE, 100,000 CPH)

Peletakan komponen, 01005 hingga 50×50mm

500,000 PCB/bulan

Aliran Semula Ketuhar

Pengaliran semula nitrogen 10 zon (Heller, Rehm)

Penyolderan tanpa plumbum, kawalan profil ±2°C

300,000 PCB/bulan

Perhimpunan Modul Kuasa

Pematerian vakum, ikatan wayar (K&S, ASM)

Lampiran modul IGBT/SiC, ikatan ultrasonik

50,000 modul/bulan

Ujian Automatik

Sistem ATE (Chroma, NH Research)

100% berfungsi, kecekapan, ujian perlindungan

10,000 unit/hari

Bilik Terbakar

Bilik persekitaran berjalan kaki (ESPEC, Weiss)

48-72j burn-in, berbasikal haba

5,000 unit serentak

Ujian EMC

3m/10m ruang anechoic, dijalankan makmal EMI

Ujian pra-pematuhan dan pensijilan

50 unit/minggu

Pengujian Alam Sekitar

Kejutan haba, semburan garam, UV, ujian IP

IEC 60068-2, IEC 60529 pematuhan

100 unit/minggu

Kategori Produk

Kapasiti Bulanan

Masa Utama Standard

Keupayaan Pesanan Segera

Penyongsang rentetan kediaman (3-10kW)

10,000 unit

4-5 minggu

5 hari

Penyongsang rentetan komersial (20-150kW)

5,000 unit

4-5 minggu

7 hari

Penyongsang tengah (500kW-3MW)

500 unit

6-8 minggu

3 minggu

Penyongsang hibrid (5-20kW)

30,000 unit

4-5 minggu

7 hari

Penyongsang mikro (300-2000W)

200,000 unit

2-3 minggu

5 hari

Jabatan

Kakitangan

Kepakaran

Tanggungjawab

Kejuruteraan R&D

5

jurutera

Elektronik kuasa, sistem kawalan, perisian terbenam, pengurusan haba, penyepaduan grid

Pembangunan produk baharu, inovasi topologi, portfolio paten (100+ paten)

Kejuruteraan Proses

30 orang jurutera

SMT, pemasangan modul kuasa, ujian automatik, Industri 4.0

Pengoptimuman pengeluaran, peningkatan hasil (>99%), pengurangan kos

Pengujian & Pengesahan

25 jurutera

IEC 62109, IEC 61683, kod grid, EMC, kejuruteraan kebolehpercayaan

Ujian jenis, pengurusan pensijilan, analisis kegagalan, ujian hayat dipercepatkan

Kejuruteraan Aplikasi

20 orang jurutera

Reka bentuk sistem PV, storan tenaga, penyepaduan grid, O&M

Sokongan teknikal pelanggan, reka bentuk sistem, pentauliahan, latihan

Jaminan Kualiti

40 orang juruteknik

ISO 9001, ISO 14001, IATF 16949, kawalan proses statistik

Audit pembekal, audit proses, makmal metrologi, tindakan pembetulan
