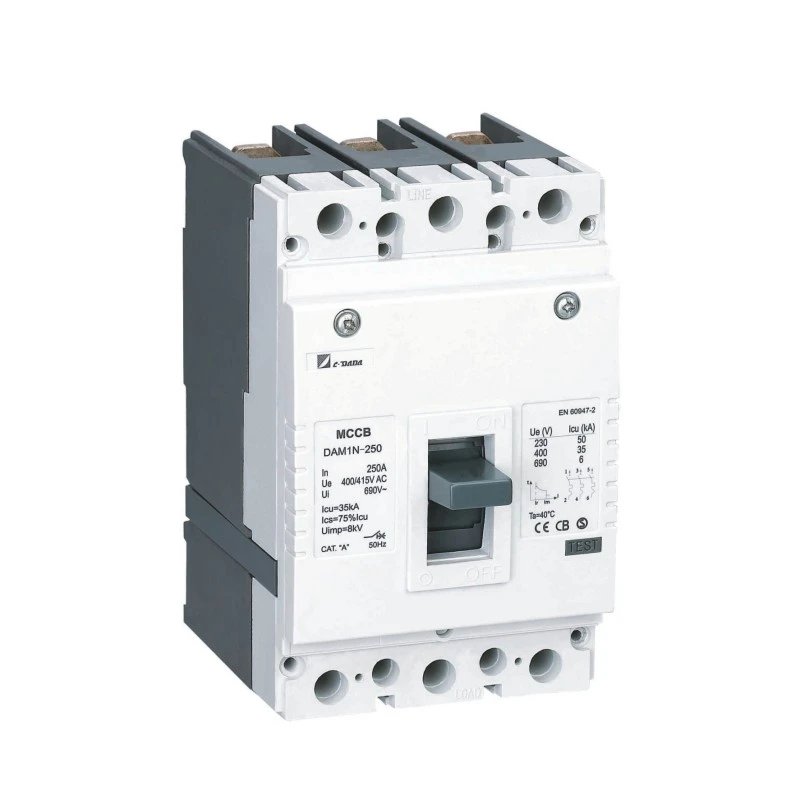

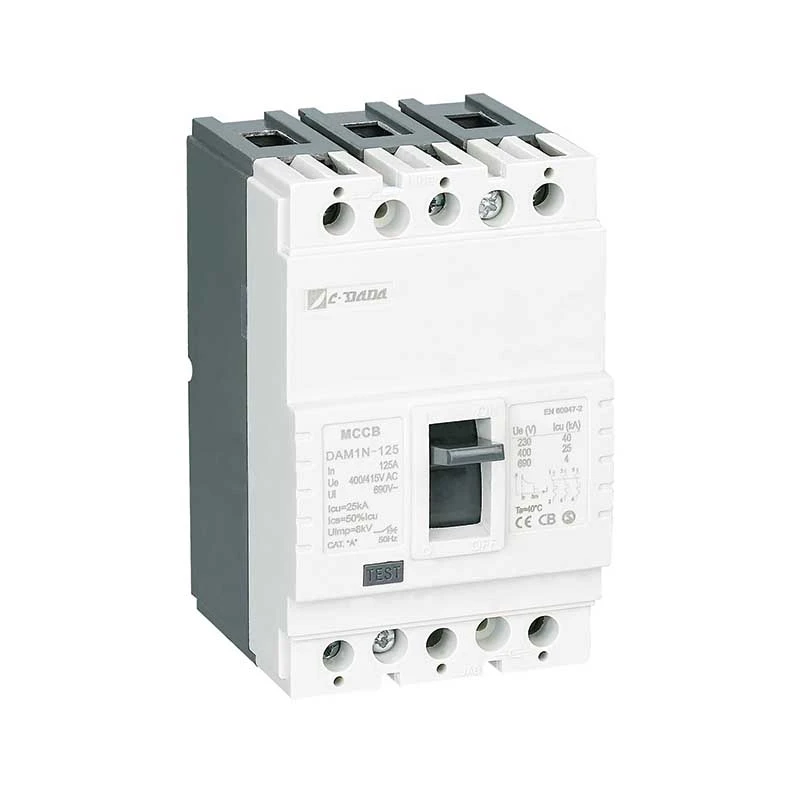

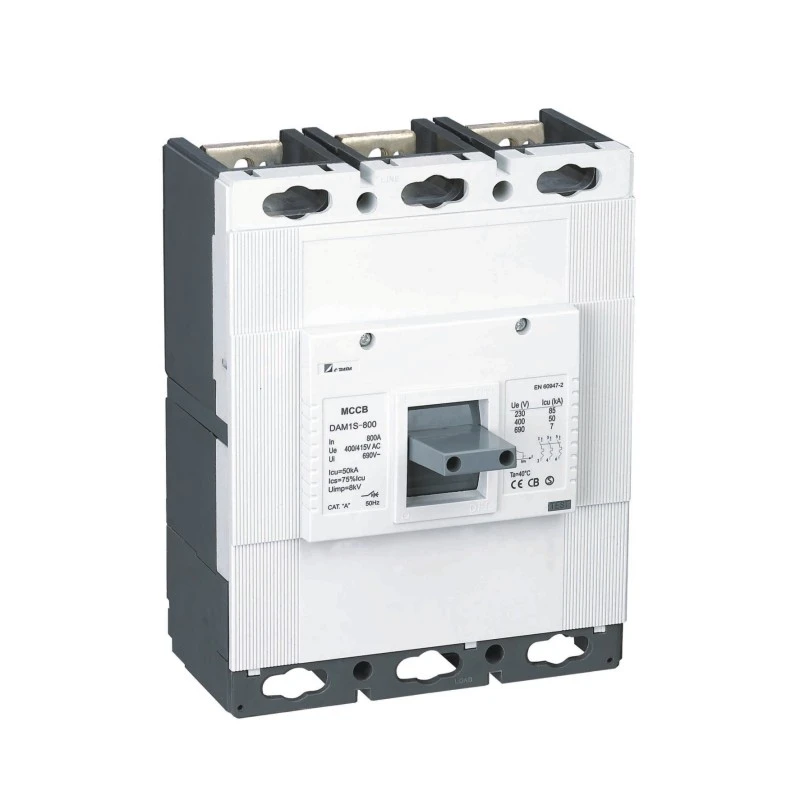

Pemutus Litar Kes Beracuan Jenis Tetap

Siri DAM1 CDADA Jenis Tetap Moulded Case Circuit Breaker (MCCB) memenuhi keperluan mana-mana aplikasi, daripada pengguna kecil kepada pengubah industri dan pemasangan pengedaran.

Siri DAM1 mempunyai tujuh saiz bingkai, sehingga 1600A, kapasiti pecah sehingga 100 kA, voltan operasi sehingga 1000 Volt, dengan mudah memenuhi pelbagai keperluan aksesori elektrik dan mekanikal yang komprehensif, menyediakan pelbagai penyelesaian pemasangan untuk memaksimumkan keperluan mana-mana sistem kuasa.

Dengan pensijilan global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ialah pilihan terbaik untuk loji perkakas elektrik di seluruh dunia dan OEM.

Spesifikasi Utama

Parameter elektrik pemutus litar kes acuan DAM1 MCCB

● Icu:O-t-CO ujian(O:Open manuver,CO:Close-Open manuver,t:Waiting duration)

● Ics:Ujian O-t-CO-t-CO(O:manuver terbuka,CO:manuver Tutup-Buka,t:Tempoh menunggu)

★ Kedudukan ON/I: Ini menunjukkan bahawa kenalan pemutus ditutup. Dalam kedudukan ini, tuil pemutus berada di kedudukan teratas

★ Kedudukan TRIP: Ia menunjukkan bahawa pemutus dibuka kerana sebarang kegagalan (lebih beban atau litar pintas). Dalam kes ini, tuil pemutus berada di kedudukan tengah antara kedudukan ON dan OFF. Untuk mengambil pemutus, yang berada dalam kedudukan trip, ke kedudukan ON; tolak tuil pemutus ke bawah seperti yang ditunjukkan oleh tanda OFF

Pemutus hendaklah ditetapkan dengan bunyi "klik". Selepas itu, tarik tuil seperti yang ditunjukkan oleh tanda ON untuk menutup pemutus

★ Kedudukan OFF/0: Ia menunjukkan bahawa sesentuh pemutus terbuka. Dengan cara ini, tuil pemutus berada di kedudukan bawah.

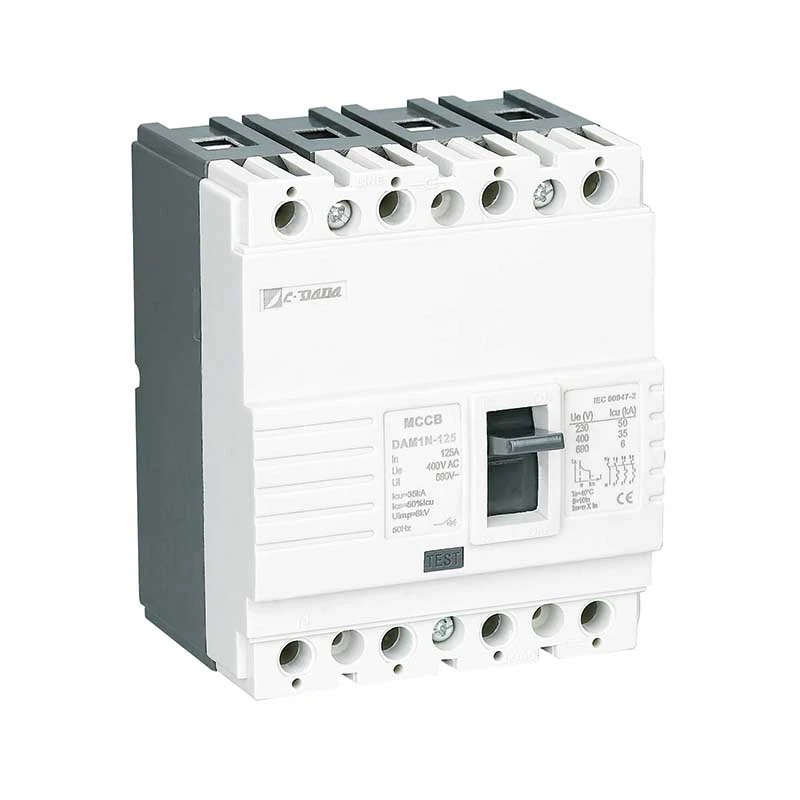

Parameter fizikal pemutus litar kes acuan DAM1-125 MCCB

Prinsip Kerja & Mekanisme Perlindungan

★ Perlindungan Terma (Lebihan)

Jalur dwilogam membengkok apabila dipanaskan oleh arus lebih mampan (> arus undian). Kelajuan lenturan adalah berkadar dengan magnitud semasa—memastikan tersandung masa songsang yang meniru gelagat terma kabel, menghalang perjalanan gangguan sambil melindungi peralatan.

★ Perlindungan Magnetik (Litar Pintas)

Semasa litar pintas (cth., fasa ke fasa atau fasa ke tanah), medan magnet arus tinggi dengan serta-merta menarik pelocok solenoid, melepaskan mekanisme selak dalam milisaat—memotong arus kerosakan sebelum kerosakan haba berlaku.

Kelebihan produk

★ Badan dan Penutup:

Resin poliester gentian kaca telah digunakan sebagai bahan badan dan penutup mengikut piawaian EN 60512-20-2. Bahan ini, yang dipanggil BMC (Kompaun Pengacuan Pukal) dalam literatur, lebih disukai kerana nilai elektrik dan mekanikal yang tinggi dan boleh menahan suhu 160 ℃ secara berterusan. Bahan BMC tidak terbakar apabila bersentuhan dengan wayar pada suhu 960 ℃ mengikut IEC 695-2-1

Bimetal: Bimetal ialah bahan yang terdiri daripada gabungan dua logam plat dengan pekali lanjutan yang berbeza terhadap haba. Arus yang melalui pemutus memanaskan dwilogam. Disebabkan kesan haba ini. bimetal membengkok ke arah plat kurang memanjang. Oleh kerana haba bertambah apabila arus yang melalui pemutus bertambah, dwilogam dipanaskan lebih banyak dan lebih bengkok. Dengan cara ini, ia mengawal mekanisme pembukaan untuk membuka pemutus.

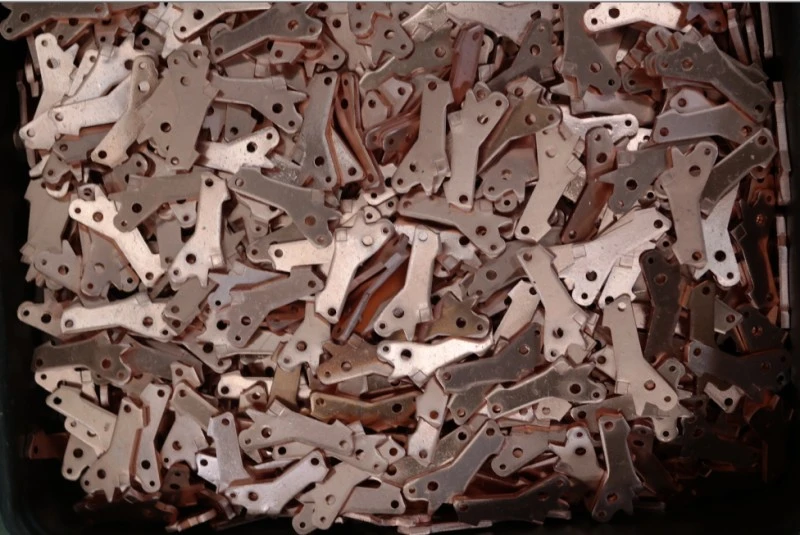

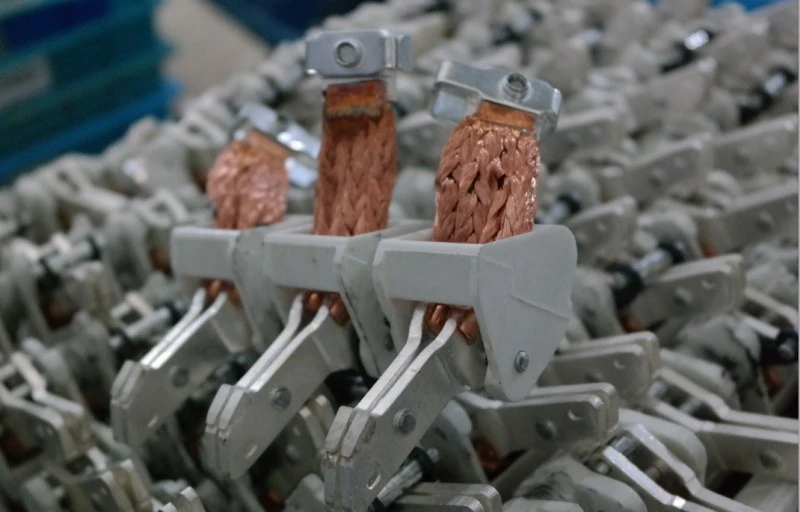

★ Kenalan:

Aloi kenalan ditentukan untuk pemutus dengan mempertimbangkan nilai semasa pecah dan dibawa dan pembinaan Biasanya sesentuh aloi perak, grafit, nikel, wolfram digunakan dalam pemutus Kenalan, yang diperbuat daripada aloi perak-grafit dengan struktur pelicin, digunakan dalam sesentuh tetap (bawah), sesentuh wolfram perak, yang lebih keras, digunakan dalam sesentuh bergerak (atas). Struktur swaged telah dipastikan dalam sesentuh bergerak. Dengan cara ini, sesentuh aloi swaged dan keras mempunyai tempat pada sesentuh tetap lembut dalam setiap bukaan-tutup.

Dengan cara ini, rintangan terendah dipastikan. Sentuhan bergerak harus menyentuh sesentuh tetap dengan sangat baik untuk mempunyai rintangan sentuhan rendah. Walau bagaimanapun, daya tekanan sentuhan yang berlebihan mengakibatkan kerosakan sesentuh dalam tempoh yang lebih singkat daripada biasa. Aloi sesentuh adalah sangat penting untuk penutupan bukaan yang sihat.

★ Sel Pemadam Arka (Pemisah):

Pemisah digunakan untuk memusnahkan arka yang terbentuk semasa operasi pemutus beroperasi di bawah tenaga. Semasa sesentuh bergerak dipisahkan daripada sesentuh tetap, arus terus mengalir antara sesentuh untuk seketika dan ini dipanggil lengkok. Lengkok ini harus pupus dalam masa yang singkat.

★ Kepupusan Arka:

Arka ditolak ke arah pemisah kerana medan magnet yang terbentuk di sekeliling arka. Dengan cara ini, arka dilanjutkan dan menjadi nipis dan terputus antara plat pemisah (Rajah-5). Oleh kerana ciri bahan yang digunakan pada dinding sisi pemisah, gas keluar disebabkan suhu tinggi yang disebabkan oleh arka. Gas ini mempunyai kesan penting terhadap kepupusan arka.

Permohonan

CDADA DAM1 Pemutus Litar Kes Acuan Jenis Tetap (MCCB) dipercayai merentas infrastruktur kritikal:

★ Perindustrian: Kilang keluli, platform minyak & gas, loji kimia

★ Penjagaan kesihatan: Papan utama & sub-agihan hospital

★ Pengangkutan: Isyarat kereta api, sistem bagasi lapangan terbang

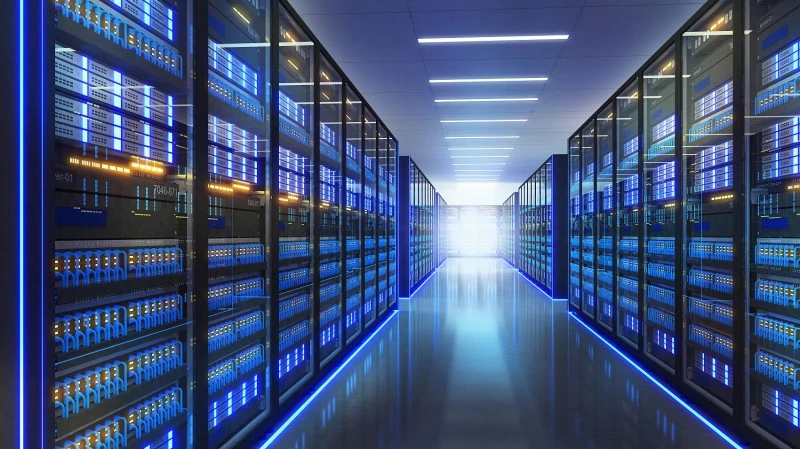

★ Komersial: Pencakar langit, pusat data, pusat beli-belah, pusat konvensyen

★ Tempat Awam: Teater, stadium, bangunan kerajaan

Kelebihan Pemasangan & Penyelenggaraan

★ Penyepaduan Mudah:

Kit standard termasuk busbar, halangan fasa dan perkakasan

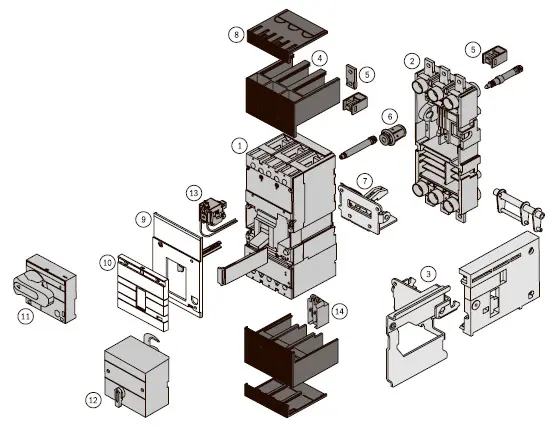

Aksesori pilihan: sesentuh penggera, pelepasan shunt/undervoltage, mekanisme pengendalian elektrik

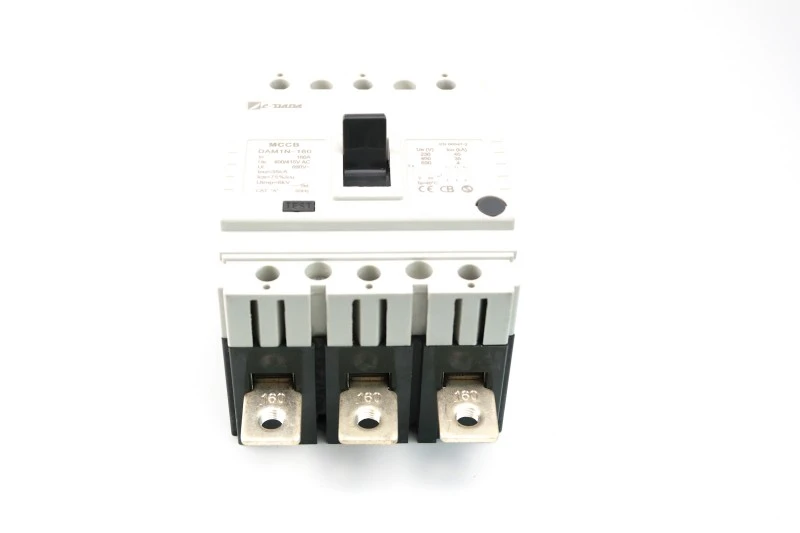

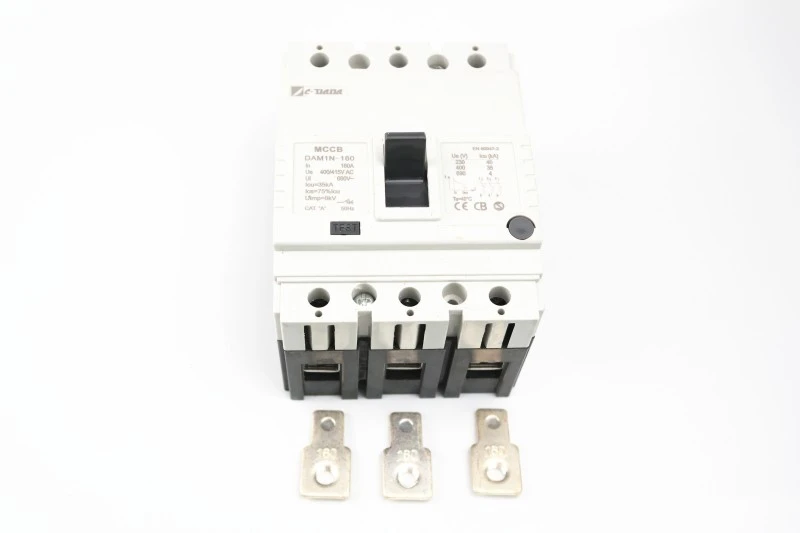

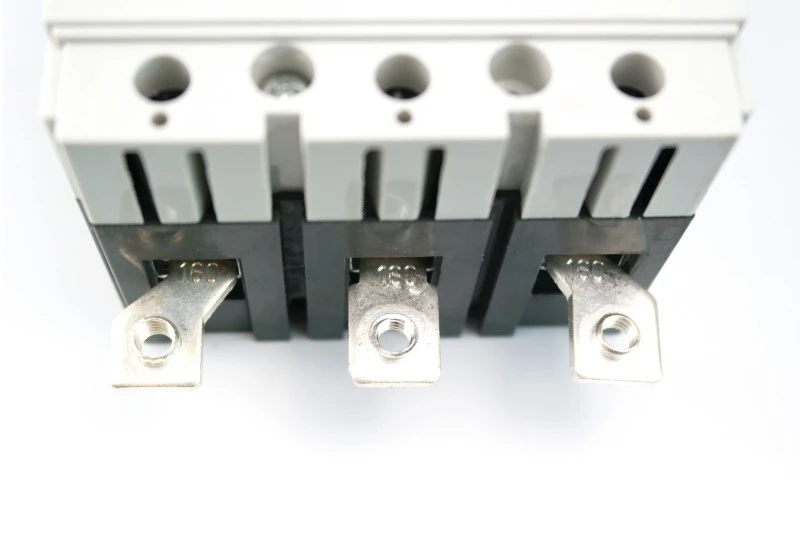

1) Sambung dengan bar bas yang dilanjutkan (foto 1)

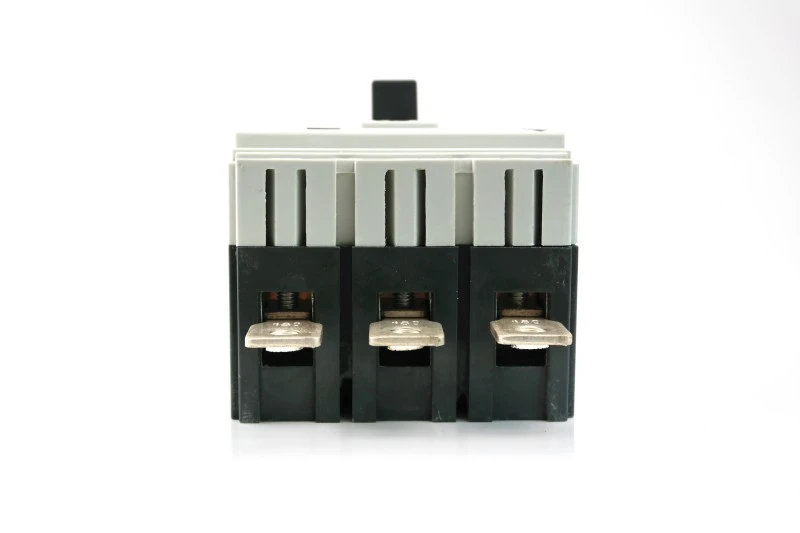

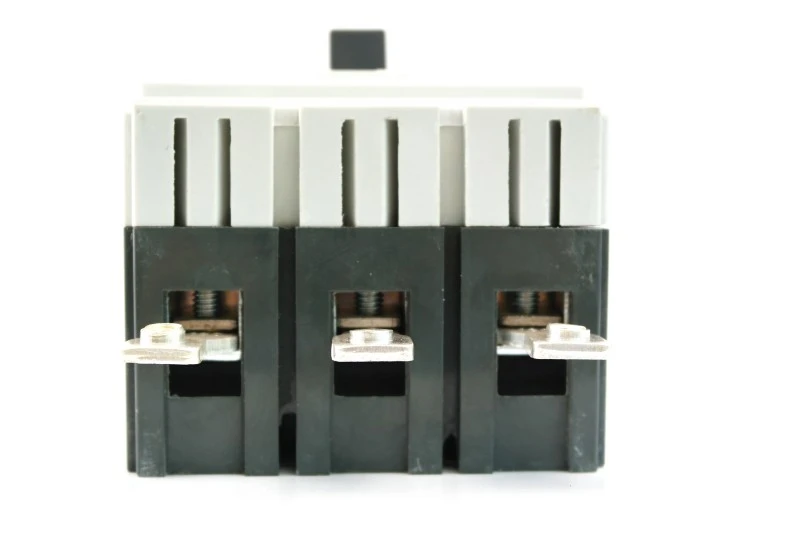

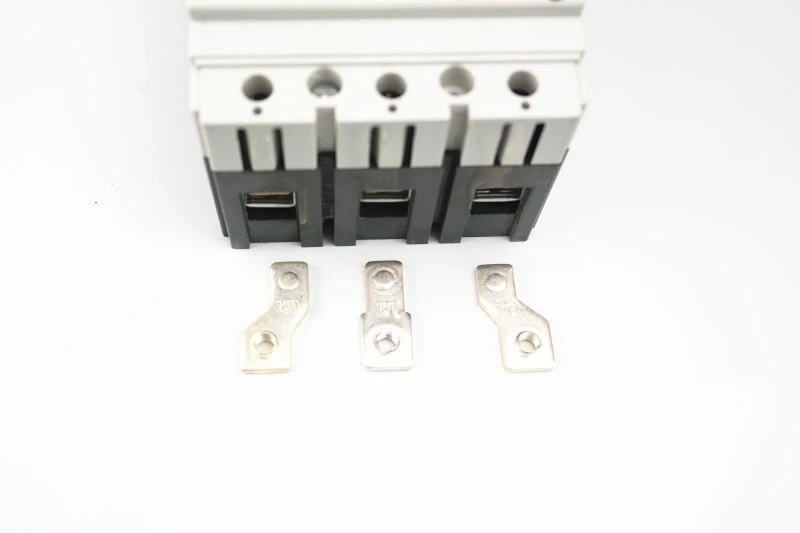

2) Sambungkan melalui terminal penyebar (foto 2)

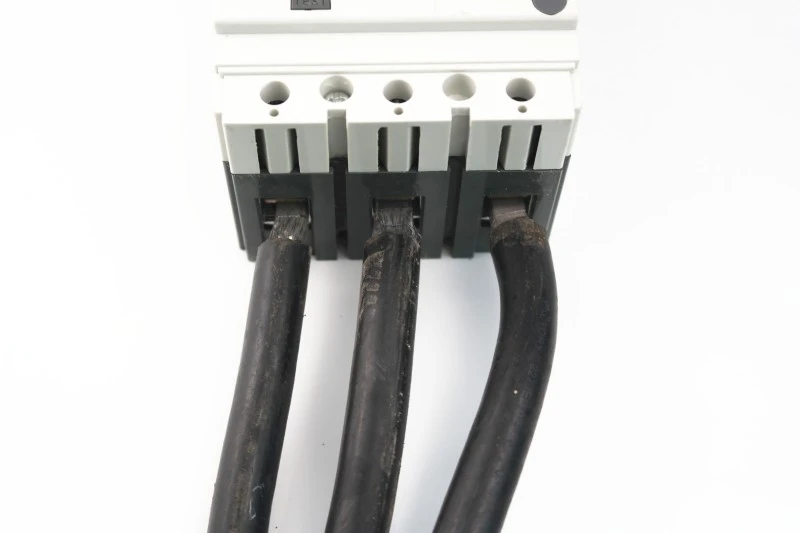

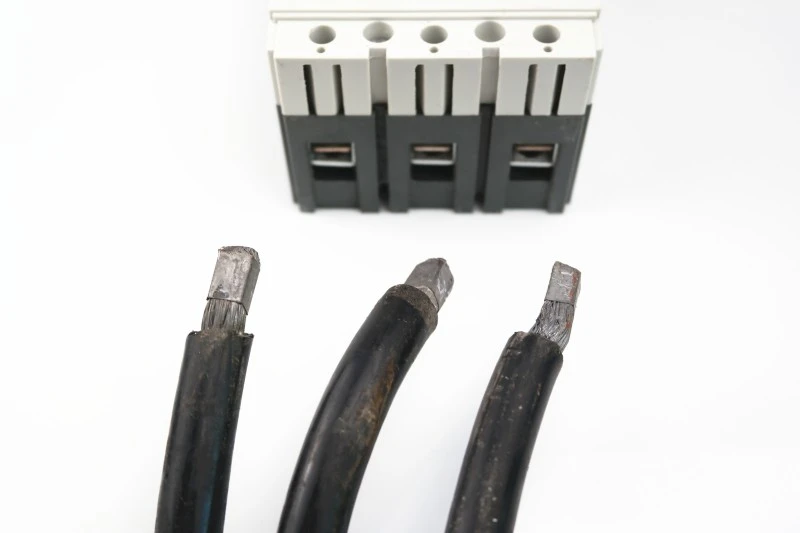

3) Sambungkan terus kabel (foto 3) tanpa menggunakan lug kabel.

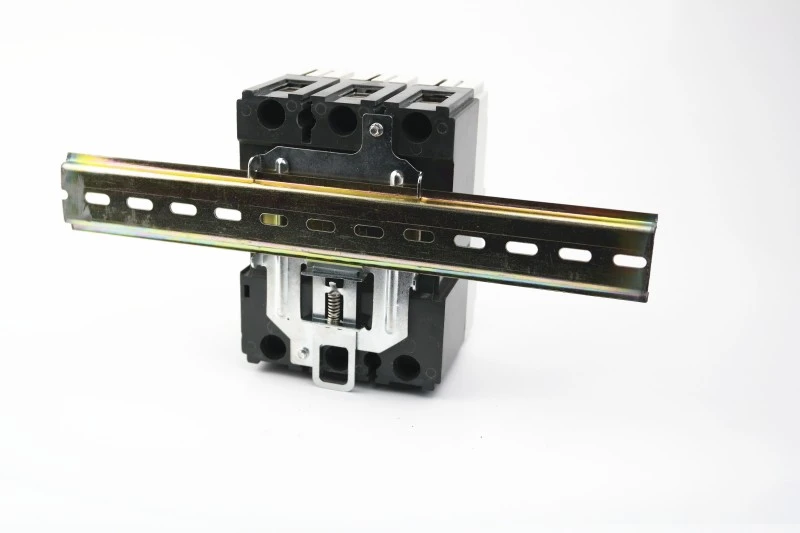

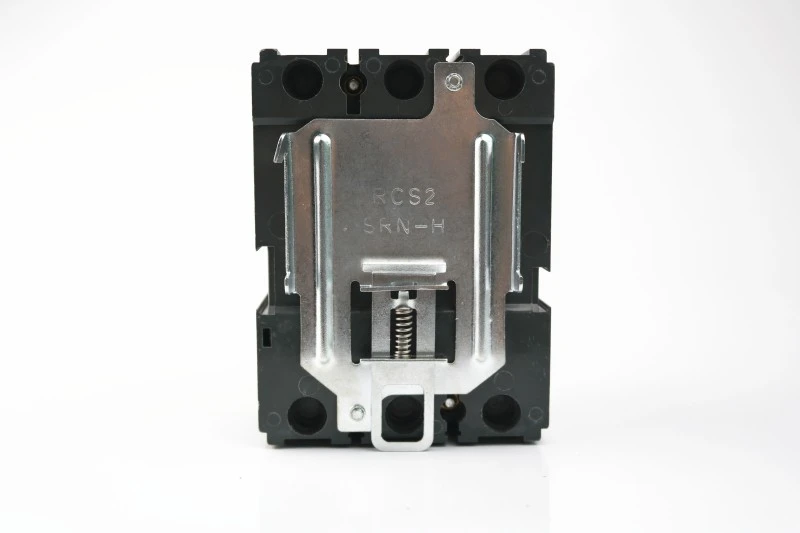

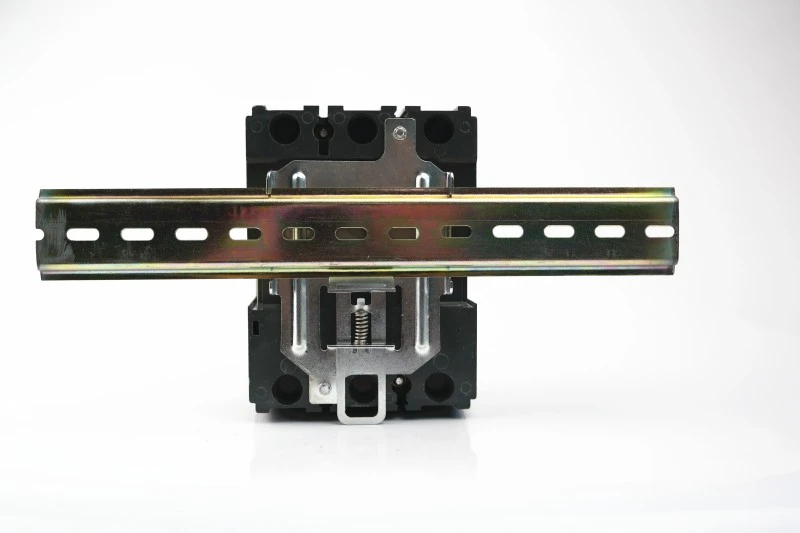

Dengan bantuan pengapit khas 125 dan 160 unit boleh dipasang pada rel DIN.

Pemutus dengan pengapit

pengapit dengan rel DIN

pengapit dengan rel DIN

★ Reka Bentuk Penjimatan Ruang:

10–20% lebih ringan dan lebih padat daripada alternatif domestik

Membolehkan saiz kepungan yang lebih kecil → bahan & kos penghantaran yang lebih rendah

★ Tetapan Semula Mesra Pengguna:

Petunjuk TRIP yang jelas menghalang penutupan semula buta

"Klik" yang boleh didengar mengesahkan penglibatan mekanikal yang betul

★ Sedia Masa Depan:

Menyokong kit plug-in dan draw-out (untuk model terpilih)

Serasi dengan alat tambah pemantauan pintar

Mengapa memilih CDADA?

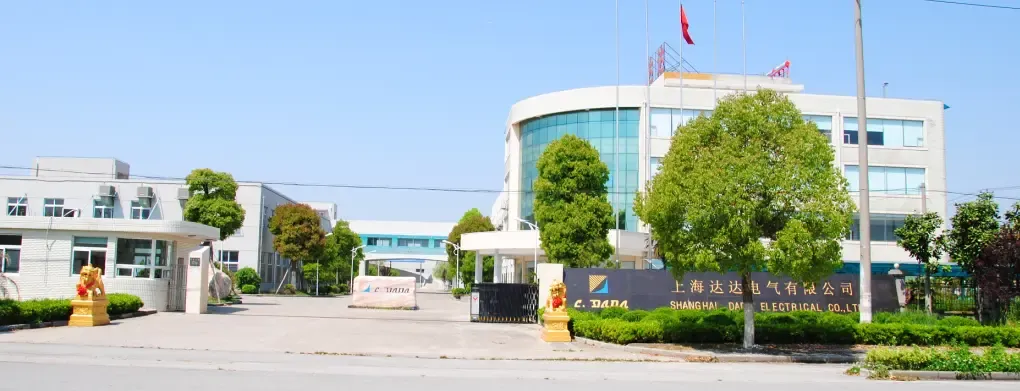

1. Kami adalah pengeluar terkemuka selama 42+ tahun. Syarikat kami ditubuhkan pada tahun 1983, membangun dengan sangat pantas selama 40 tahun.

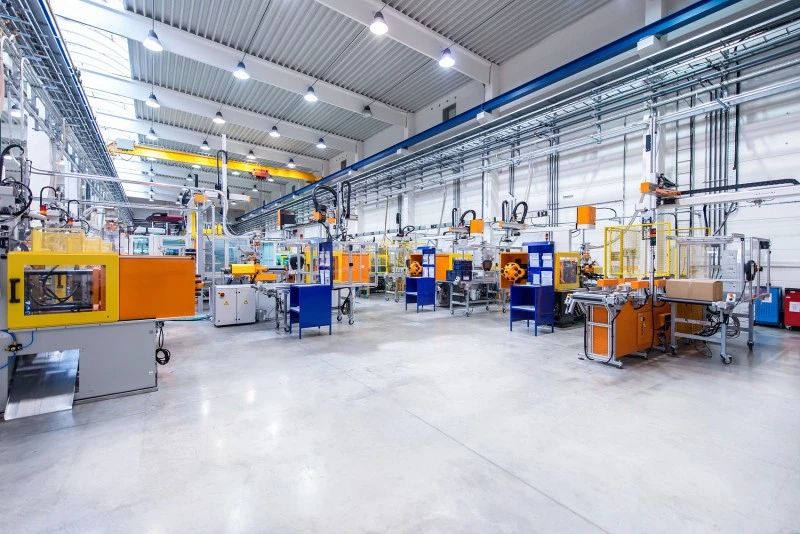

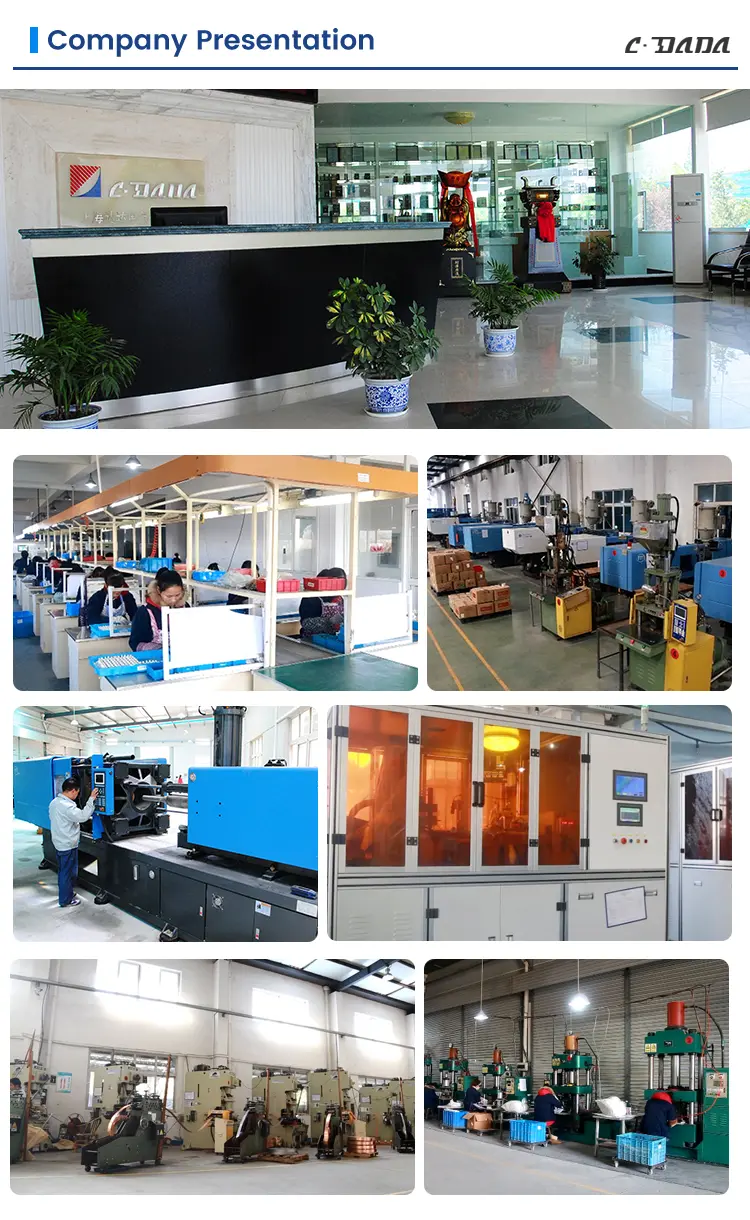

2. Kumpulan, yang terdiri daripada 3 kilang, memiliki kawasan pengeluaran seluas 52,400m² dan menggaji lebih daripada 500 kakitangan. Kami telah melabur hampir sepuluh juta yuan untuk mengembangkan operasi kami dan menaik taraf bengkel kami.

3. Kilang diaudit oleh INTERTEK, DEKRA & GMC

4. Karton berkekuatan tinggi, perlindungan palet, baik untuk pengangkutan eksport jarak jauh

Soalan Lazim (FAQ)

S1: Bolehkah Pemutus Litar Kes Beracuan Jenis Tetap DAM1 dipasang pada rel DIN?

A1: Ya—model 125A dan 160A boleh dipasang pada rel DIN menggunakan pengapit khas pilihan. Penilaian yang lebih tinggi hanya dipasang pada panel.

S2: Apakah pensijilan yang dimiliki oleh siri DAM1?

A2: Ia diperakui dengan CE, CB, ASTA, KEMA, SEMKO dan RoHS, memastikan pematuhan di EU, Timur Tengah, Asia Tenggara dan seterusnya.

S3: Bagaimanakah cara saya menetapkan semula pemutus selepas perjalanan?

J3: Mula-mula, gerakkan tuil ke bawah sepenuhnya kepada MATI (anda akan mendengar bunyi klik), kemudian tariknya ke HIDUP. Jangan sekali-kali memaksanya terus dari TRIP ke ON.

S4: Adakah peranti tambahan serasi?

J4: Ya—sentuh penggera, sesentuh tambahan, pelepas shunt/undervoltage dan pengendali elektrik boleh ditambah tanpa membuka pemasangan.

S5: Adakah DAM1 sesuai untuk menggantikan pemutus lama?

A5: Sudah tentu. Jejaknya yang padat membolehkan penggantian terus MCCB lama dalam kebanyakan panel—menjimatkan masa dan kos naik taraf.
