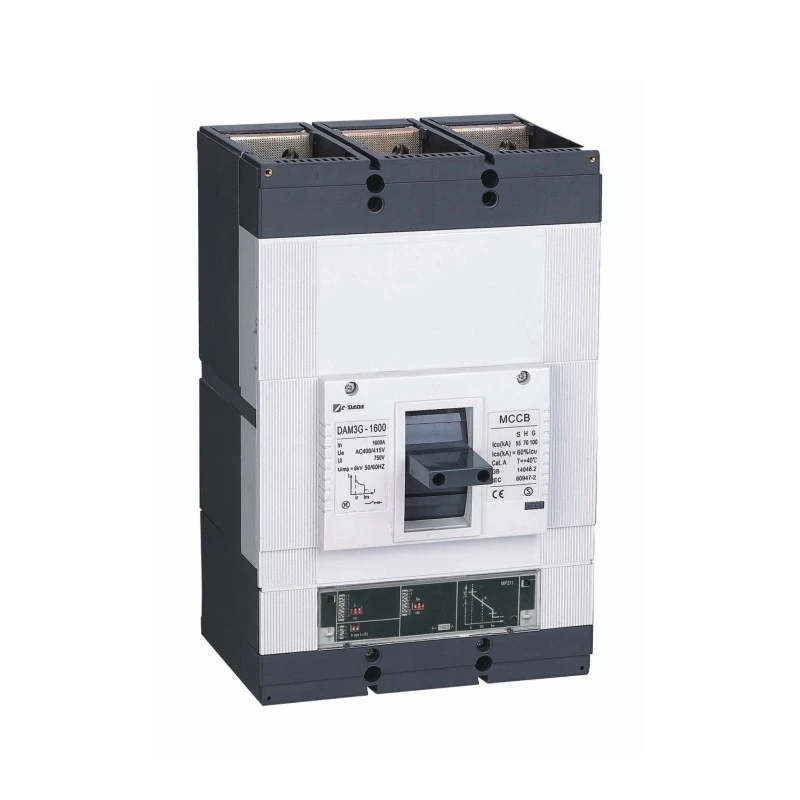

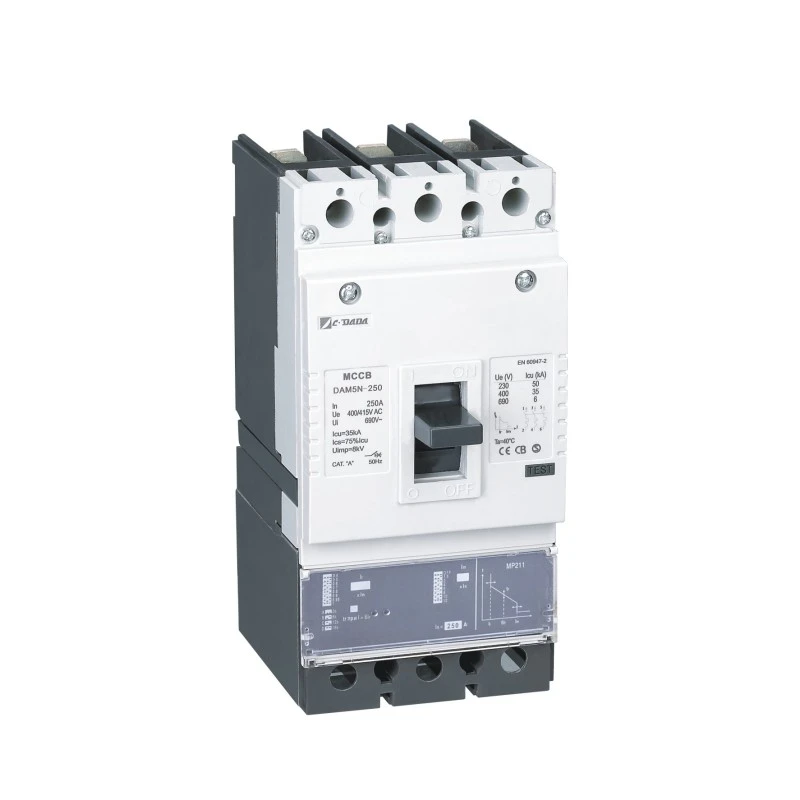

Pemutus Litar Kes Beracuan Jenis Elektronik

Untuk sistem kuasa moden yang menuntut ketepatan, kecerdasan dan kebolehpercayaan, Electronic Type Moulded Case Circuit Breaker oleh Shanghai DADA Electric CO., LTD. menetapkan standard baharu dalam perlindungan voltan rendah. Tidak seperti pemutus haba-magnetik tradisional, MCCB pintar ini menggunakan unit perjalanan elektronik berasaskan mikropemproses untuk memberikan perlindungan arus lebih yang boleh diprogramkan yang sangat tepat—kebal terhadap turun naik suhu ambien.

Dengan tetapan boleh laras daripada 40% hingga 100% In (terma) dan 1.5× hingga 12× In (magnetik), ia menawarkan fleksibiliti yang tiada tandingan untuk penyelarasan kompleks dalam pusat data, loji industri, hospital dan sistem tenaga boleh diperbaharui. Dinilai daripada 100A hingga 1600A pada 400V/415V, ia menggabungkan reka bentuk padat dengan fungsi lanjutan—dan termasuk perjalanan terus selamat-gagal semasa kerosakan yang melampau, walaupun elektronik gagal.

Spesifikasi Utama

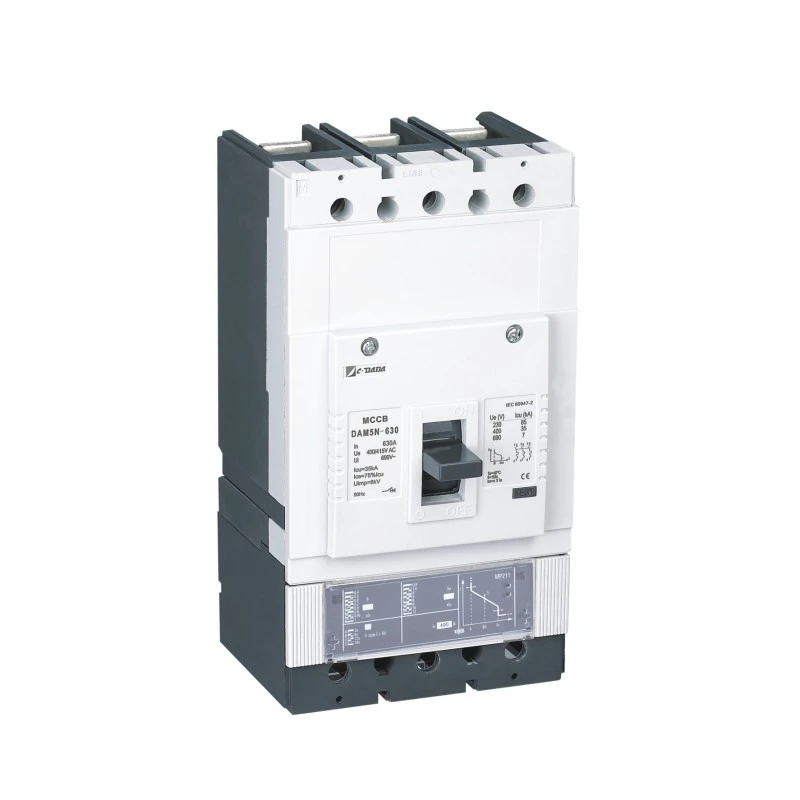

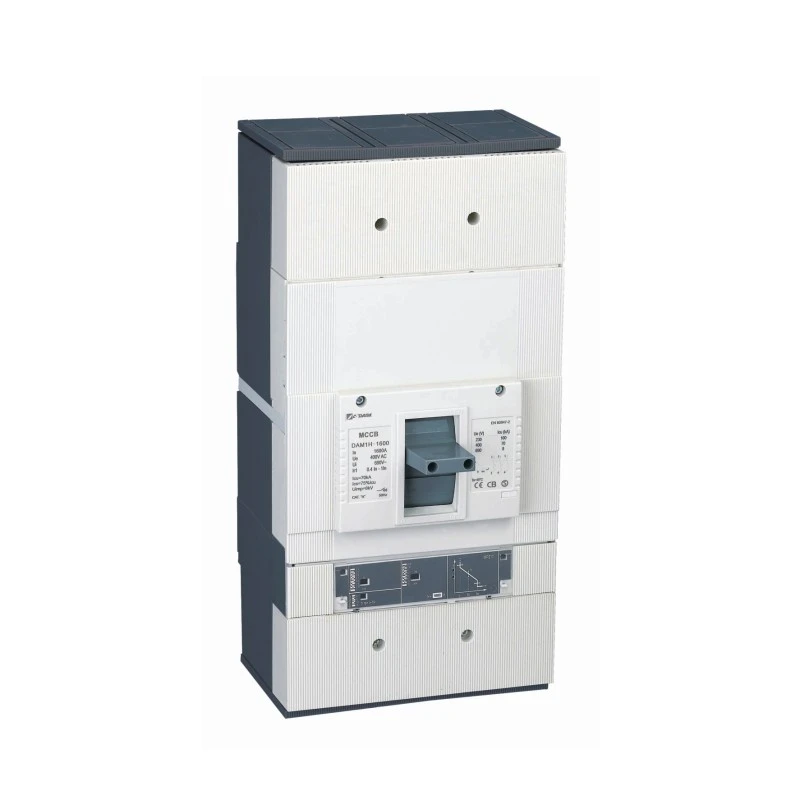

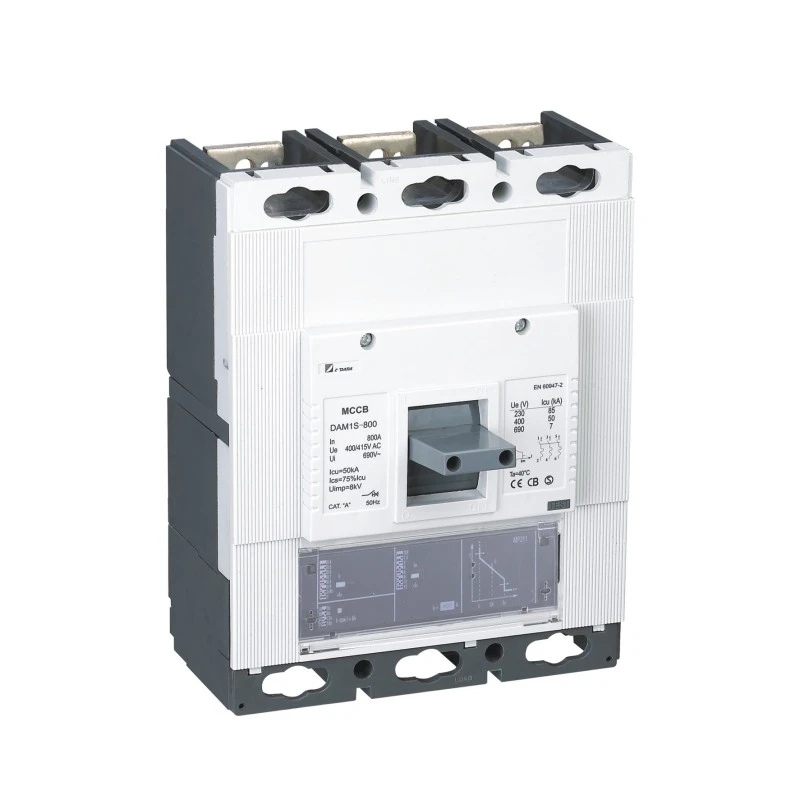

Model: Siri CDADA DAM2 / DE (Pemutus Litar Kes Beracuan Jenis Elektronik)

Jenis: Pemutus Litar Kes Acuan Elektronik

Tiang: 3P / 4P

Voltan Ternilai (Ue): 400V / 415V AC

Nilai Arus (Dalam): 100A – 1600A

Unit Perjalanan: Keluaran elektronik berasaskan mikropemproses

Pelarasan Terma (Ir): 40% – 100% daripada In

Pelarasan Magnet (Im): 1.5× – 12× In

Kelebihan

★ Julat luas: 100A hingga 1600A(AC)

★ Dimensi padat

★ Tetapan terma boleh laras(40-100%)Dalam.

★ Tetapan magnet boleh laras(1.5-12kali) Dalam.

★ Push to trip peruntukan butang.

★ Asingkan kenalan utama dan arcing

★ Pelbagai aksesori.

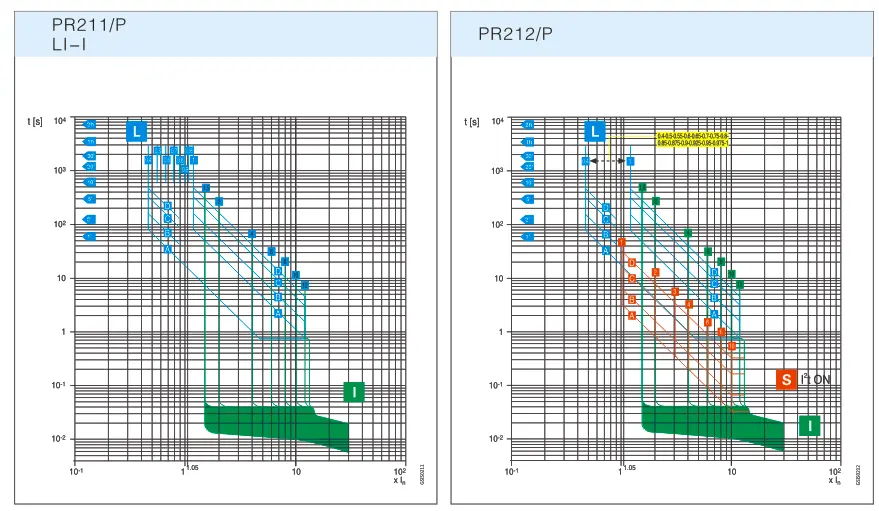

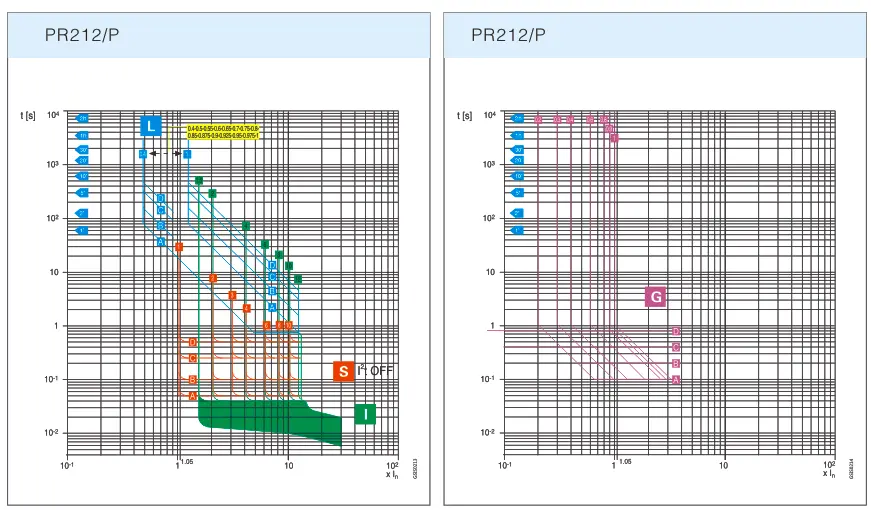

Keluk ciri pelepasan elektronik

Parameter elektrik

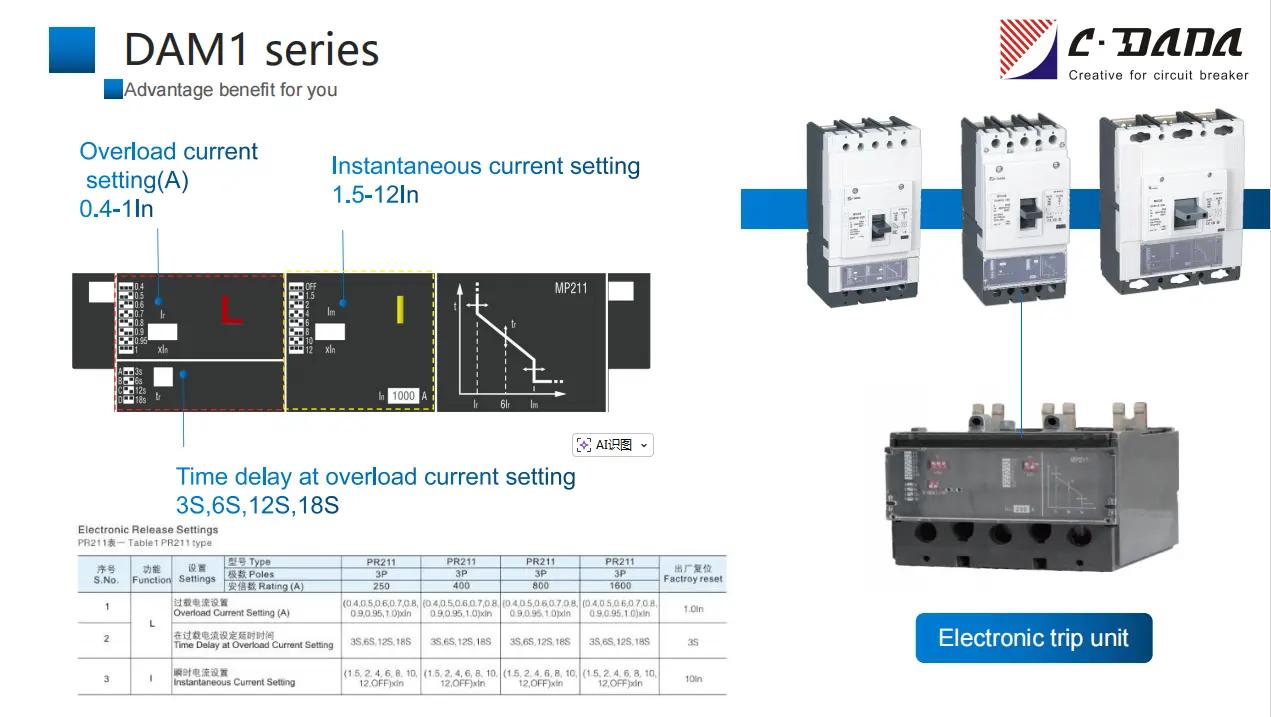

Jadual 1 jenis PR211

S.No.

Fungsi

tetapan

taip

PR211

PR211

PR211

PR211

Set semula Factroy

tiang

3P

3P

3P

3P

Penilaian (A)

250

400

800

1600

1

L

Lebihan Muatan Tetapan Semasa (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0Dalam

2

Kelewatan Masa pada Tetapan Semasa Lebihan

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Tetapan Semasa Serta-merta

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

10Dalam

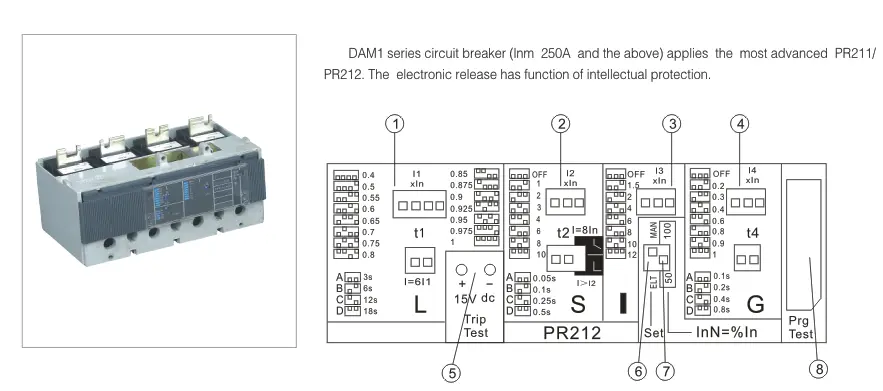

Jadual 2 jenis PR212

S.No.

Fungsi

tetapan

taip

PR212

PR212

PR212

PR212

Set semula Factroy

tiang

3P

3P

3P

3P

Penilaian (A)

250

400/630

800

1600

1

L

Lebihan Muatan Tetapan Semasa (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0Dalam

2

Kelewatan Masa pada Tetapan Semasa Lebihan

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Pendek - Tetapan Arus Litar (A)

(1, 2, 3, 4, 6, 8, 10，MATI)xMasuk

(1, 2, 3, 4, 6, 8, 10, MATI)xMasuk

(1, 2, 3, 4, 6, 8, 10, MATI)xMasuk

(1, 2, 3, 4, 6, 8, 10, MATI)xMasuk

6Dalam

4

Kelewatan Masa pada Tetapan Arus Litar pintas

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Tetapan Semasa Serta-merta

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

(1.5, 2, 4, 6, 8, 10, 12, MATI)xIn

10Dalam

6

G

Tetapan Arus Ralat Tanah (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, MATI)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, MATI)xIn

1.0Dalam

7

Kelewatan Masa pada Tetapan Kerosakan Tanah

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Pemilihan set parameter elektrik atau elektronik

SET Fungsi (tukar ELT/MAN)

9

Digunakan untuk menetapkan parameter suis celup garis sifar

InN=%In,suis 50/100

10

Soket untuk peranti pengukur sambungan

Soket panel

Mengapa Memilih CDADA Electronic MCCB?

★ Kepintaran Benar, Bukan Sekadar Automasi
Mikropemproses secara berterusan menganalisis bentuk gelombang semasa, membolehkan masa songsang, masa pasti dan perlindungan serta-merta—tanpa hanyut akibat haba atau penuaan.

★ Reka Bentuk Gagal-Selamat
Walaupun litar elektronik gagal, selak elektromagnet langsung memastikan pemutus tersandung semasa litar pintas yang teruk—memenuhi keperluan lebihan keselamatan IEC 60947-2.

★ Penyelarasan Unggul
Julat pelarasan ultra lebar (40–100% Ir, 1.5–12× Im) membenarkan penyelarasan sempurna dengan peranti hulu/hiliran—meminimumkan zon gangguan.

★ Infrastruktur Kalis Masa Depan
Serasi dengan modul komunikasi pilihan (Modbus RTU, Profibus) untuk penyepaduan ke dalam Sistem Pengurusan Bangunan (BMS) atau grid pintar.

★ Kualiti Global, Harga Berdaya saing
Dikilangkan di bawah ISO 9001 di Shanghai, dengan pensijilan antarabangsa—menawarkan prestasi peringkat Eropah pada kecekapan kos Asia.

★ Kami mempunyai pasukan khusus 15 jurutera yang memberi tumpuan kepada pembangunan produk, penambahbaikan dan penyesuaian.

Aplikasi Ideal

Pusat Data: Cegah kegagalan melata dengan tersandung terpilih yang tepat

Hospital: Pastikan kuasa tidak terganggu untuk sistem sokongan hayat

Automasi Perindustrian: Selaras dengan VFD, pemula lembut dan robotik

Ladang Solar/Angin: Sesuaikan dengan profil penjanaan berubah-ubah

Bangunan Komersial Pintar: Dayakan pemantauan tenaga tanpa meter tambahan

Soalan Lazim (FAQ)

S1: Apakah yang membezakan MCCB elektronik daripada magnet terma?

A1: Pemutus Litar Kes Beracuan Jenis Elektronik menggunakan mikropemproses untuk menganalisis arus dan mencetuskan perjalanan dengan ketepatan tinggi. Mereka tidak terjejas oleh suhu ambien, menawarkan julat pelarasan yang lebih luas dan boleh menyediakan pengelogan data beban—tidak seperti jenis magnet terma berasaskan dwilogam/solenoid.

S2: Adakah MCCB elektronik 1600A tersedia dalam konfigurasi 4 kutub?

J2: Ya—semua MCCB elektronik CDADA dari 250A hingga 1600A tersedia dalam kedua-dua versi 3P dan 4P.

S3: Apakah yang berlaku jika unit perjalanan elektronik gagal semasa litar pintas?

A3: Pemutus termasuk sandaran mekanikal: semasa arus kerosakan melampau (>12×In), selak magnet mencetuskan pembukaan terus—memastikan keselamatan walaupun dengan elektronik di luar talian.

S4: Bolehkah saya memantau nilai semasa masa nyata?

J4: Ya—unit perjalanan elektronik memaparkan serta-merta, maks, min dan arus purata pada tetingkap masa yang boleh dipilih (cth., 24j), berguna untuk pengurusan tenaga.

S5: Mengapa memilih CDADA berbanding jenama MCCB pintar lain?

A5: CDADA menawarkan:

● Kebolehlarasan dwi-julat sebenar (banyak pesaing mengehadkan Im kepada ≤10×)

● Sandaran mekanikal selamat gagal (tidak semua MCCB "elektronik" mempunyai ini)

● Saiz padat—sesuai dengan panel lama tanpa pengubahsuaian

● Portfolio pensijilan global yang kukuh (ASTA, KEMA, CE)

● Harga mesra OEM dengan sokongan teknikal dalam bahasa Inggeris
