AnMCCB dengan perlindungan kebocoranmenggabungkan fungsi pemutus litar bekas acuan konvensional dengan perlindungan arus baki dalam satu penyelesaian yang diselaraskan. Untuk bangunan komersial, kemudahan perindustrian, pengilang peralatan dan kontraktor elektrik, ini boleh menangani cabaran biasa: melindungi litar kuasa daripada beban lampau dan litar pintas sambil juga mengesan arus bocor yang berpotensi berbahaya.
Kuncinya bukan sekadar memilih pemutus dengan lebih banyak fungsi. Peranti mesti sepadan dengan voltan sistem, arus undian, keadaan litar pintas, konfigurasi kutub, tetapan arus bocor, persekitaran pemasangan dan keperluan koordinasi. Panduan ini menerangkan cara teknologi berfungsi, masalah yang ditanganinya dan perkara yang harus disahkan oleh pembeli sebelum menentukan MCCB dengan perlindungan kebocoran.
Jadual Kandungan
- 1. Apakah MCCB dengan Perlindungan Kebocoran?
- 2. Bagaimana Perlindungan Kebocoran Berfungsi?
- 3. Masalah Elektrik Manakah Yang Boleh Diatasi?
- 4. Mengapa Menggabungkan MCCB dan Perlindungan Kebocoran?
- 5. Di manakah MCCB dengan Perlindungan Kebocoran Digunakan?
- 6. Apakah yang Perlu Pembeli Semak Sebelum Pemilihan?
- 7. Parameter Utama Diterangkan
- 8. MCCB dengan Perlindungan Kebocoran vs. Peranti Perlindungan Berasingan
- 9. Pertimbangan Pemasangan dan Penyelenggaraan
- 10. Shanghai DaDa Electric Co., Ltd. dan Penyelesaian Perlindungan Kebocoran
- 11. Soalan Lazim
- 12. Kesimpulan

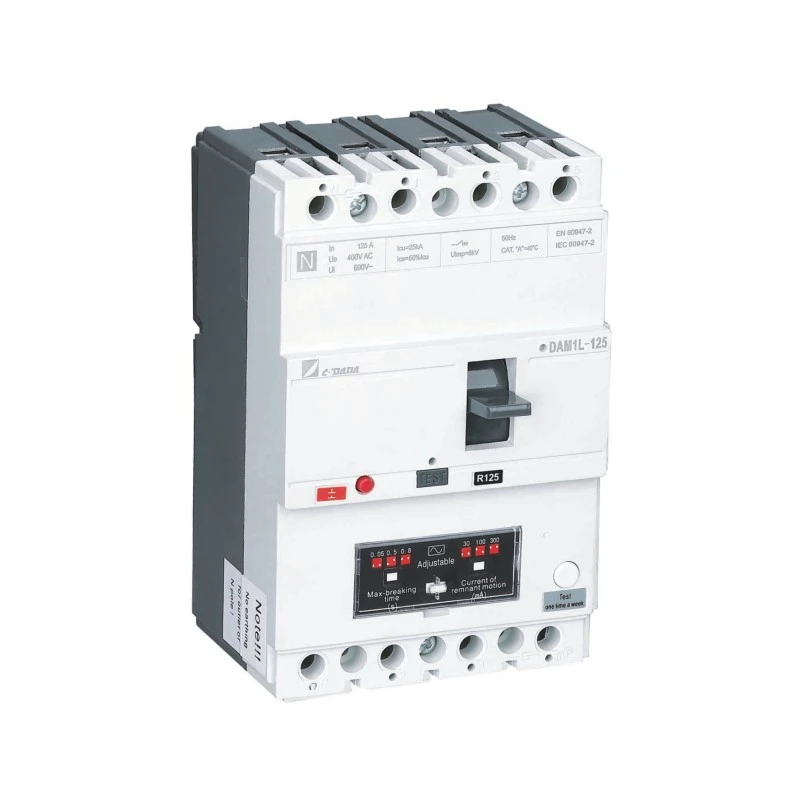

1. Apakah MCCB dengan Perlindungan Kebocoran?
Pemutus litar kes acuan, biasanya dipanggil MCCB, direka bentuk untuk melindungi litar elektrik voltan rendah daripada keadaan seperti beban lampau dan litar pintas. Tidak seperti suis pelindung asas, MCCB boleh dipilih merentasi julat luas penarafan semasa dan kapasiti gangguan, menjadikannya sesuai untuk sistem pengedaran komersial dan perindustrian.
AnMCCB dengan perlindungan kebocoranmenambahkan baki pengesanan arus atau kebocoran bumi pada fungsi perlindungan konvensional ini. Apabila arus kebocoran yang tidak normal dikesan dan mencapai tahap pengendalian yang dikonfigurasikan, mekanisme perlindungan boleh memulakan perjalanan dan memutuskan sambungan litar yang terjejas.
Gabungan ini amat berguna apabila pereka elektrik mahukan berbilang lapisan perlindungan tanpa mencipta susunan panel yang tidak perlu rumit. Produk komersil tersedia sebagai penyelesaian MCCB-plus-residual-current bersepadu atau sebagai MCCB digabungkan dengan modul arus baki yang serasi. IEC 60947-2 termasuk keperluan untuk pemutus litar yang menggabungkan perlindungan arus sisa, manakala pengeluar mungkin menyediakan konfigurasi dan julat pelarasan yang berbeza.
2. Bagaimana Perlindungan Kebocoran Berfungsi?
Dalam litar elektrik yang sihat, arus yang mengalir melalui konduktor keluar harus sepadan dengan arus yang kembali melalui litar. Keadaan kebocoran berlaku apabila sebahagian daripada arus melalui laluan yang tidak diingini, seperti melalui kemerosotan penebat, peralatan yang disambungkan atau seseorang yang menghubungi bahagian yang bertenaga.
Perlindungan kebocoran memantau arus baki yang berkaitan dengan ketidakseimbangan ini. Jika arus baki yang diukur melebihi ambang operasi yang dikonfigurasikan peranti, sistem perlindungan menghantar isyarat perjalanan ke mekanisme MCCB.
Bergantung pada reka bentuk produk, perlindungan kebocoran mungkin menyediakan arus operasi baki boleh laras, kelewatan masa, kefungsian ujian, petunjuk penggera atau fungsi pemantauan lain. Produk perlindungan kebocoran MCCB komersial menunjukkan bahawa tetapan sensitiviti dan kelewatan boleh berbeza dengan ketara mengikut aplikasi yang dimaksudkan.
Mengapa Ini Berbeza daripada Perlindungan Lebihan?
Perlindungan beban lampau dan perlindungan kebocoran bertindak balas terhadap masalah yang berbeza. Litar terlampau beban boleh menarik arus yang berlebihan kerana terlalu banyak beban disambungkan atau kerana peralatan beroperasi melebihi kapasiti yang dimaksudkan. Kesalahan kebocoran, bagaimanapun, melibatkan arus yang keluar dari laluan konduktif yang dimaksudkan.
Oleh itu, hanya meningkatkan keupayaan perlindungan beban lampau tidak memberikan perlindungan kebocoran yang sesuai secara automatik. Kedua-dua fungsi perlu dipertimbangkan secara berasingan apabila mereka bentuk sistem pengedaran elektrik.
3. Masalah Elektrik Manakah Yang Boleh Diatasi?
Peralatan elektrik yang digunakan di kilang, bangunan komersial dan projek infrastruktur mungkin beroperasi untuk tempoh yang lama di bawah keadaan yang mencabar. Kelembapan, habuk, penuaan penebat, kerosakan mekanikal, ralat pemasangan dan kemerosotan peralatan semuanya boleh menyumbang kepada laluan arus yang tidak normal.
Penebat yang rosak atau penuaan boleh mencipta laluan arus yang tidak diingini yang mungkin tidak berkelakuan seperti litar pintas konvensional.
Perlindungan arus sisa boleh membantu mengesan keadaan kebocoran yang memerlukan pemotongan litar pantas.
Menggabungkan fungsi perlindungan boleh memudahkan susunan berbanding dengan menggunakan beberapa komponen bebas.
Tahap perlindungan sebenar bergantung pada sistem elektrik yang lengkap, konfigurasi peranti dan keadaan pemasangan. Oleh itu, MCCB dengan perlindungan kebocoran harus dianggap sebagai satu bahagian daripada skim perlindungan yang direka bentuk dengan betul dan bukannya sebagai penyelesaian universal untuk setiap bahaya elektrik.
4. Mengapa Menggabungkan MCCB dan Perlindungan Kebocoran?
Bagi kebanyakan projek elektrik, tarikan utama ialah keupayaan untuk menangani beberapa keperluan perlindungan dalam susunan peranti yang diselaraskan. Ini boleh menjadi berharga di mana ruang panel, masa pemasangan dan penyelarasan sistem adalah penting.
1. Pelbagai Fungsi Perlindungan
Peranti yang dikonfigurasikan dengan betul boleh memberikan perlindungan lebihan, litar pintas dan arus baki dalam seni bina perlindungan yang sama. Ini memudahkan jurutera mewujudkan strategi perlindungan yang ditetapkan untuk suapan atau litar pengedaran.
2. Reka Bentuk Panel Lebih Cekap
Komponen perlindungan bersepadu atau dipadankan rapat boleh mengurangkan keperluan untuk peranti berasingan, pendawaian dan susunan pelekap. Pengeluar MCCB sisa-arus dilindungi secara khusus menyerlahkan pemasangan padat dan mengurangkan keperluan komponen sebagai kelebihan praktikal.
3. Perlindungan Boleh Laras
Sesetengah produk menyediakan ambang arus baki boleh laras dan kelewatan masa. Ini membolehkan susunan perlindungan disesuaikan dengan litar yang berbeza dan bukannya bergantung pada satu tetapan tetap untuk setiap aplikasi.
4. Perancangan Sistem yang Lebih Mudah
Apabila beban lampau, litar pintas dan keperluan kebocoran dipertimbangkan bersama, jurutera boleh menilai strategi perlindungan lengkap dan bukannya memilih komponen individu secara bebas.
5. Di manakah MCCB dengan Perlindungan Kebocoran Digunakan?
Aplikasi yang sesuai bergantung pada reka bentuk elektrik, keperluan tempatan dan spesifikasi produk. Kawasan aplikasi biasa termasuk:
- Papan pengedaran bangunan komersial
- Sistem pengagihan kuasa industri
- Peralatan pengeluaran kilang
- Pengumpan motor dan jentera
- Bengkel dan kemudahan pembuatan
- Pemasangan infrastruktur dan utiliti
- Peralatan elektrik yang memerlukan pemantauan kebocoran bumi
- Sistem pengedaran di mana ruang panel adalah terhad
- Projek yang memerlukan perlindungan beban lampau yang diselaraskan, litar pintas dan arus baki
MCCB digunakan secara meluas dalam pengedaran perindustrian dan komersil kerana penarafan semasa dan keupayaan mengganggu boleh meliputi aplikasi melebihi julat tipikal pemutus litar cawangan kecil.
6. Apakah yang Perlu Pembeli Semak Sebelum Pemilihan?
Memilih MCCB dengan perlindungan kebocoran hanya berdasarkan amperage terkadar boleh menimbulkan masalah semasa pemasangan. Pembeli harus memberikan maklumat sistem yang mencukupi kepada pengilang atau jurutera elektrik sebelum mengesahkan model.
- Nilai semasa:Tentukan beban berterusan yang dijangkakan dan pilih kadaran arus yang sesuai berdasarkan reka bentuk litar yang lengkap.
- Voltan kendalian:Sahkan voltan sistem dan sama ada produk itu sesuai untuk aplikasi AC yang dimaksudkan.
- Bilangan tiang:Semak sama ada sistem memerlukan 3P, 4P atau konfigurasi lain.
- Keupayaan litar pintas:Sahkan arus kerosakan prospektif yang tersedia dan pastikan pemutus mempunyai penarafan gangguan yang sesuai.
- Sensitiviti kebocoran:Tentukan baki arus operasi yang diperlukan untuk strategi perlindungan yang dimaksudkan.
- Kelewatan masa:Pertimbangkan sama ada operasi serta-merta atau respons tertunda masa diperlukan untuk penyelarasan dengan peranti huluan atau hiliran.
- Syarat pemasangan:Semak suhu ambien, kepungan, kelembapan, ketinggian dan faktor persekitaran lain yang berkaitan.
- Piawaian dan pensijilan:Sahkan piawaian dan kelulusan yang diperlukan dalam pasaran sasaran.
7. Parameter Utama Diterangkan
Parameter berikut amat penting apabila membandingkan produk perlindungan kebocoran MCCB yang berbeza.
| Parameter | Mengapa Ia Penting | Perkara yang Perlu Disahkan oleh Pembeli |
|---|---|---|
| Nilai Semasa (Dalam) | Mentakrifkan tahap semasa pemutus litar direka untuk dibawa dalam keadaan tertentu. | Padankan pemutus dengan beban litar dan reka bentuk konduktor. |
| Voltan Terkadar (Ue) | Mentakrifkan voltan pengendalian elektrik untuk aplikasi. | Sahkan keserasian dengan voltan sistem. |
| Kapasiti Pecah | Menunjukkan arus kerosakan yang boleh diganggu oleh pemutus dengan selamat di bawah keadaan ujian tertentu. | Bandingkan penarafan produk dengan arus litar pintas yang tersedia. |
| Tetapan Arus Kebocoran | Menentukan tahap arus baki di mana perlindungan kebocoran beroperasi. | Sahkan julat sensitiviti dan pelarasan yang diperlukan. |
| Kelewatan Masa | Boleh membantu menyelaraskan perlindungan kebocoran dengan peranti pelindung lain. | Semak sama ada respons yang diperlukan adalah serta-merta atau tertangguh. |
| Bilangan Kutub | Tentukan konduktor yang ditukar dan dilindungi. | Sahkan 3P, 4P atau konfigurasi lain yang diperlukan. |
| Piawaian | Menyediakan rangka kerja untuk prestasi dan ujian produk. | Sahkan keperluan IEC, wilayah dan projek yang berkenaan. |
Sebagai contoh, produk komersil semasa dengan perlindungan sisa-arus mungkin menawarkan gabungan berbeza arus undian, konfigurasi kutub, voltan kendalian dan kapasiti pecah. Spesifikasi ini hendaklah sentiasa disemak terhadap lembaran data produk sebenar dan bukannya diandaikan daripada kategori produk sahaja.
8. MCCB dengan Perlindungan Kebocoran vs. Peranti Perlindungan Berasingan
Kedua-dua pengaturan perlindungan bersepadu dan berasingan boleh bersesuaian secara teknikal. Konfigurasi yang lebih baik bergantung pada seni bina elektrik projek, keperluan ruang, strategi penyelarasan dan pilihan perolehan.
| Pertimbangan | MCCB dengan Perlindungan Kebocoran | Susunan Perlindungan Berasingan |
|---|---|---|
| Susun Atur Panel | Boleh menyediakan susunan yang padat. | Mungkin memerlukan ruang pelekap tambahan. |
| Pendawaian | Boleh mengurangkan interkoneksi antara komponen perlindungan yang berasingan. | Mungkin memerlukan pendawaian dan penyelarasan tambahan. |
| Fungsi Perlindungan | Direka di sekitar susunan perlindungan gabungan. | Fungsi boleh dipilih secara bebas. |
| Penyelenggaraan | Lebih sedikit komponen berasingan boleh memudahkan pemeriksaan. | Komponen individu boleh diganti secara berasingan bergantung pada reka bentuk. |
| Penyesuaian | Bergantung pada konfigurasi pemutus dan perlindungan kebocoran yang tersedia. | Boleh menawarkan fleksibiliti dengan menggabungkan peranti yang berbeza. |
Perkara penting ialah penyepaduan tidak bermakna kesesuaian secara automatik. Gabungan yang dipilih mesti masih memenuhi keperluan elektrik pemasangan.
9. Pertimbangan Pemasangan dan Penyelenggaraan
Pemasangan yang betul adalah sama pentingnya dengan memilih pemutus yang betul. Malah MCCB yang direka dengan baik dengan perlindungan kebocoran mungkin tidak memberikan prestasi yang diharapkan jika pendawaian, susunan pembumian, tetapan atau persekitaran pemasangan tidak betul.
Periksa Pendawaian dengan Berhati-hati
Ikut gambarajah pendawaian pengeluar dan arahan pemasangan. Konduktor fasa dan neutral, jika berkenaan, mesti disusun dengan betul untuk sistem pengesanan arus sisa beroperasi seperti yang dimaksudkan.
Sahkan Tetapan Kebocoran
Jangan menganggap bahawa tetapan semasa kebocoran yang tersedia paling rendah adalah sesuai secara automatik. Tetapan harus sepadan dengan fungsi perlindungan yang dimaksudkan dan ciri elektrik litar.
Pertimbangkan Selektif
Sistem pengedaran yang besar mungkin mengandungi berbilang peranti pelindung. Ciri-ciri operasi mereka harus dikaji bersama-sama supaya kerosakan hiliran yang sesuai tidak secara tidak perlu memutuskan sambungan bahagian pemasangan yang lebih besar.
Lakukan Ujian Fungsian
Di mana produk menyediakan fungsi ujian, ujian hendaklah mengikut prosedur yang disyorkan pengilang dan keperluan yang berkenaan dengan pemasangan. Sesetengah peranti arus sisa menyediakan fungsi ujian dan ciri pemantauan tambahan.
10. Shanghai DaDa Electric Co., Ltd. dan Penyelesaian Perlindungan Kebocoran
Shanghai DaDa Electric Co., Ltd. menyediakan penyelesaian MCCB yang direka bentuk untuk aplikasi di mana perlindungan litar konvensional dan perlindungan kebocoran perlu bekerjasama. Siri DAM1Lnya ialah contoh MCCB dengan perlindungan arus sisa bersepadu, direka untuk aplikasi termasuk membina sistem elektrik, tapak industri dan persekitaran pengedaran voltan rendah yang lain.
Maklumat produk menunjukkan konfigurasi seperti pembinaan empat kutub, julat arus undian yang luas dan perlindungan kebocoran bumi boleh laras. Bergantung pada model, arus operasi kebocoran boleh dikonfigurasikan merentasi julat tertentu, membolehkan strategi perlindungan disesuaikan dengan aplikasi yang berbeza.
Bagi pembeli luar negara, pengedar, pembina panel dan kontraktor elektrik, pendekatan yang paling berguna adalah dengan menyediakan pembekal dengan keperluan projek sebelum meminta sebut harga. Ini membantu menentukan sama ada penarafan semasa yang diperlukan, susunan tiang, tetapan kebocoran, kapasiti pecah dan pensijilan tersedia dalam konfigurasi yang dimaksudkan.
Maklumat yang Perlu Disertakan dalam Siasatan
- Arus undian yang diperlukan
- Voltan dan frekuensi sistem
- Bilangan tiang
- Kepekaan kebocoran-arus yang diperlukan
- Fungsi kelewatan masa yang diperlukan
- Arus litar pintas yang dijangkakan atau kapasiti pecah yang diperlukan
- Persekitaran pemasangan
- Sasaran pasaran dan keperluan pensijilan
- Kuantiti yang diperlukan
- OEM atau keperluan tersuai, jika berkenaan
Menyediakan butiran ini pada permulaan boleh menjadikan komunikasi teknikal lebih cekap dan mengurangkan risiko memilih pemutus yang tidak sepadan dengan pemasangan akhir.
11. Soalan Lazim
Perlindungan kebocoran mengesan arus baki yang disebabkan oleh laluan arus yang tidak diingini dan boleh memulakan tersandung pemutus apabila ambang operasi yang dikonfigurasikan dicapai. Ia menangani keadaan yang berbeza daripada beban lampau konvensional dan perlindungan litar pintas.
Tidak. MCCB biasa menyediakan fungsi seperti perlindungan beban lampau dan litar pintas, manakala konfigurasi yang dilindungi kebocoran menambah pengesanan dan perlindungan arus sisa.
Perlindungan kebocoran boleh membantu mengesan laluan arus abnormal tertentu yang mungkin menyumbang kepada bahaya elektrik. Walau bagaimanapun, pencegahan kebakaran bergantung pada pemasangan elektrik yang lengkap, keadaan peralatan, tetapan perlindungan dan langkah keselamatan yang berkenaan.
Tiada tetapan tunggal yang sesuai untuk setiap pemasangan. Nilai yang sesuai bergantung pada objektif perlindungan, ciri litar, peralatan dan keperluan elektrik yang berkenaan. Tetapan harus ditentukan oleh kakitangan yang berkelayakan.
Konfigurasi MCCB biasanya direka bentuk di sekitar fungsi perlindungan pemutus litar konvensional, tetapi fungsi perlindungan yang tepat bergantung pada model tertentu dan konfigurasi unit trip. Sentiasa sahkan dokumentasi teknikal pengeluar.
IEC 60947-2 ialah piawaian penting untuk pemutus litar voltan rendah dan termasuk keperluan yang berkaitan dengan pemutus litar yang menggabungkan perlindungan arus sisa. Piawaian serantau dan keperluan khusus projek juga boleh digunakan.
Ya, model yang sesuai boleh digunakan dalam pengedaran industri dan aplikasi peralatan apabila penarafan elektrik, ciri perlindungan dan spesifikasi alam sekitar sepadan dengan pemasangan.
Sediakan arus, voltan, tiang, kapasiti pecah, tetapan arus bocor, keperluan kelewatan masa, keadaan pemasangan, kuantiti dan pensijilan sasaran yang diperlukan. Ini memberikan pengilang maklumat yang mencukupi untuk mengesyorkan konfigurasi yang sesuai.
12. Kesimpulan
MCCB dengan perlindungan kebocoran menangani dua bidang penting perlindungan elektrik: perlindungan arus lebih konvensional dan pengesanan arus baki. Dengan membawa fungsi ini ke dalam penyelesaian yang diselaraskan, ia boleh membantu memudahkan reka bentuk pengagihan kuasa di mana keselamatan elektrik, ruang panel dan koordinasi sistem adalah penting.
Langkah yang paling penting ialah melihat di luar nama produk. Arus dinilai, voltan kendalian, kapasiti pecah, konfigurasi kutub, kepekaan kebocoran, kelewatan masa, keadaan pemasangan dan piawaian yang berkenaan semuanya mempengaruhi sama ada MCCB tertentu sesuai untuk projek.
Bagi pembeli yang menilai MCCB yang dilindungi kebocoran untuk bangunan komersial, kemudahan perindustrian, panel pengedaran atau aplikasi OEM, bekerja terus daripada keperluan elektrik sebenar ialah cara yang paling boleh dipercayai untuk mengenal pasti konfigurasi yang sesuai.
