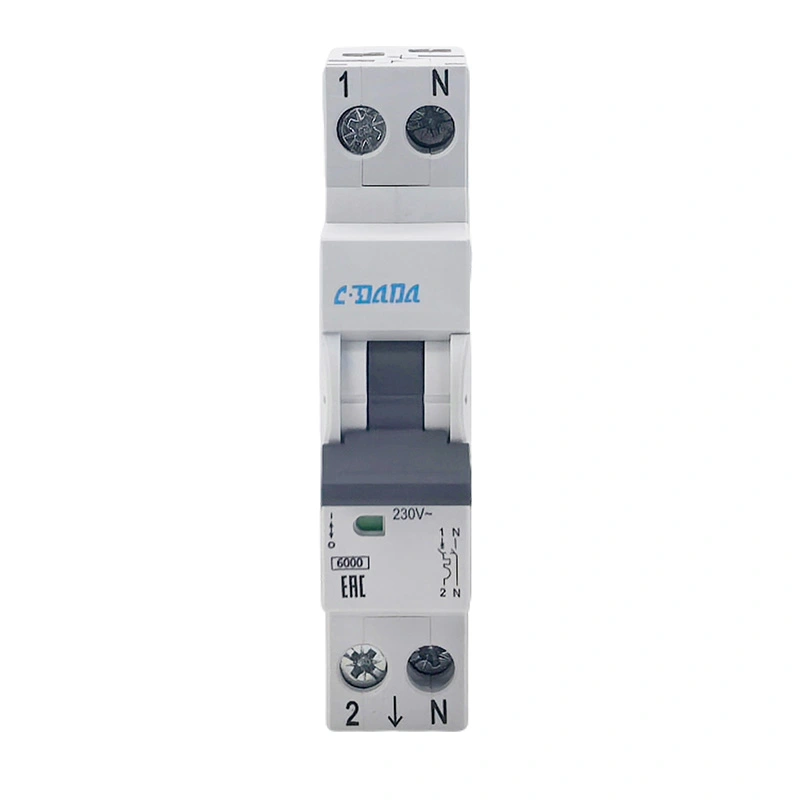

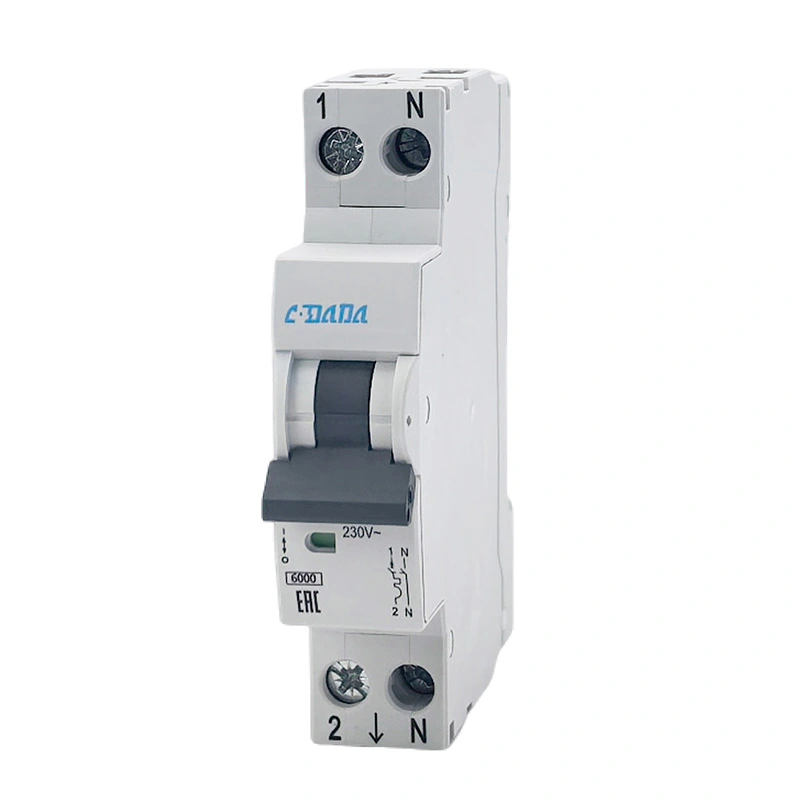

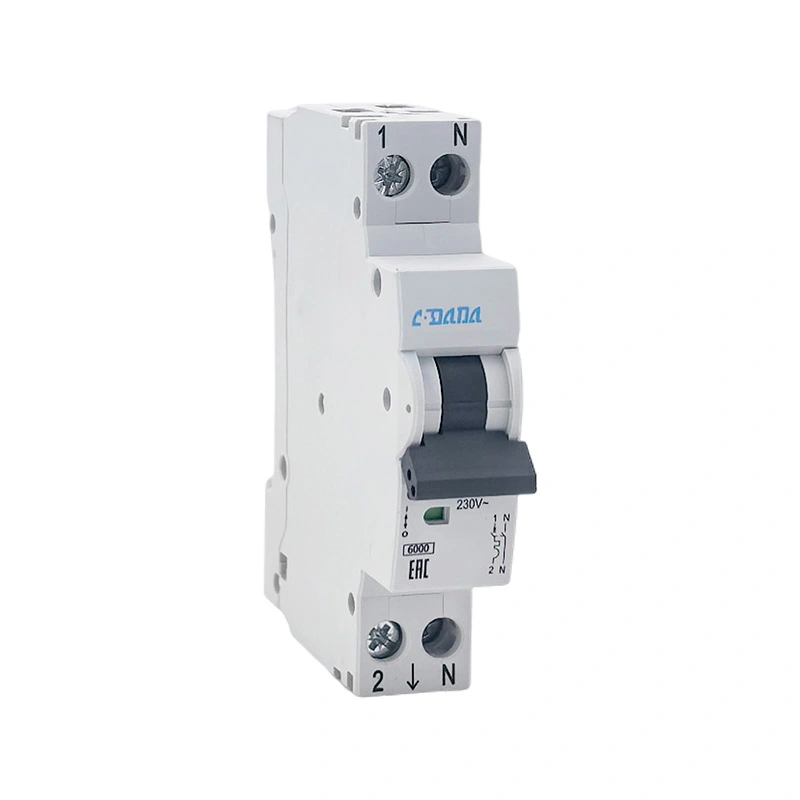

Pemutus Litar Miniatur DPN 6KA
Model:DAB7N
Pemutus Litar Miniatur CDADA DPN 6KA sesuai untuk perolehan pukal, pemutus litar miniatur 1P+N berkualiti tinggi yang mematuhi IEC60898-1 untuk perlindungan isi rumah dan litar komersial yang selamat. Ia menggunakan reka bentuk dua titik pecah dan tersandung terma-magnet yang stabil, mudah dipasang pada rel DIN dan mudah diselenggara. Ia menggabungkan struktur yang boleh dipercayai dengan hayat perkhidmatan yang panjang, memastikan bekalan kuasa yang selamat untuk pelbagai sistem kuasa voltan rendah.
Pemutus Litar Miniatur CDADA DAB7N DPN 6KA ialah pemutus litar miniatur dwi-pecah 1P+N profesional yang dibangunkan secara bebas oleh Shanghai DADA Electric, pengilang yang boleh dipercayai dengan pengalaman 40+ tahun. Dengan kapasiti pecah tinggi 6kA, operasi segerak, dan reka bentuk N-kutub "buat dahulu, pecah kemudian", ia meningkatkan prestasi pemadaman arka dengan berkesan dan melindungi litar dan peralatan dengan selamat. Digunakan secara meluas dalam kotak pengedaran, hiasan rumah, kuasa komersial dan litar pencahayaan, ia adalah pilihan pertama untuk pembeli global, pengedar dan pelanggan OEM.

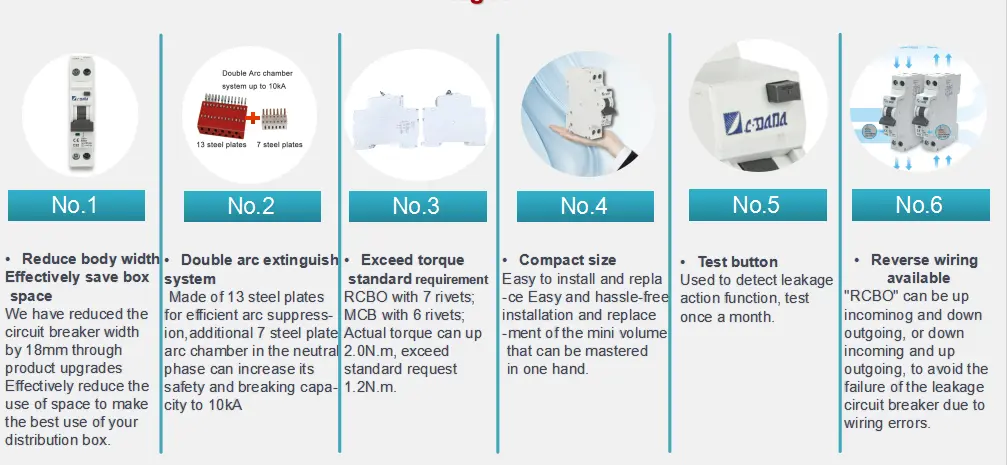

Apakah Kelebihan MCB DPN 6KA?
★ Struktur DPN 1P+N, titik pecah dua, lebih selamat dan lebih dipercayai
★ Kutub N membuat dahulu dan pecah kemudian, meningkatkan kapasiti pecah arka
★ 6kA kapasiti pecah sebenar, perlindungan litar pintas yang kuat
★ Padat 17.8mm lebar, menjimatkan ruang kabinet
★ Keluk tersandung B/C tersedia untuk beban yang berbeza
★ Gred perlindungan IP20, selamat untuk disentuh
★ Julat pendawaian yang luas: Kabel fleksibel 1–25mm²
★ Pemasangan rel DIN, pemasangan yang cepat dan stabil
★ Rintangan suhu tinggi dan rendah: -25℃~+50℃
★ Hayat mekanikal yang panjang sehingga 20,000 kali ganda
Aplikasi
Pemutus Litar Miniatur CDADA DPN 6KA digunakan secara meluas dalam:
★ Bangunan kediaman, pangsapuri, vila, hiasan rumah
★ Pejabat, kedai, hotel, sekolah, hospital
★ Litar lampu, soket kuasa, peralatan kuasa kecil
★ Perkakas rumah: pemanas air, penghawa dingin, pemanas elektrik
★ Pembinaan semula litar lama dan menaik taraf kotak pengedaran
★ Sistem pengagihan kuasa voltan rendah komersial dan awam
Jadual Parameter Teknikal
| item | Spesifikasi |
| Model | DAB7N-40 |
| Nama Produk | MCB DPN 6KA |
| Standard | IEC60898-1 |
| tiang | 1P+N (2P) |
| Kapasiti Pecah | 6kA |
| Nilai Semasa | 6A,16A,20A,25A,32A,40A |
| Voltan Ternilai | AC 220/230/240V |
| Kekerapan | 50/60Hz |
| Keluk tersandung | B / C |
| Voltan Penebat | 500V |
| Voltan Impuls | 4kV |
| Ijazah Perlindungan | IP20 |
| Kehidupan Mekanikal | 20,000 kali |
| Kehidupan Elektrik | 6,000 kali |
| Tork Terminal | 1.5N·m |
| Kapasiti Pendawaian | 1–25mm² |
| Suhu Operasi | -25℃ ~ +50℃ |
| Dimensi | 82.5×73.2×17.8mm |
Dimensi Garis Besar
★ Panjang: 82.5mm
★ Tinggi: 73.2mm
★ Lebar: 17.8mm (lebar 1 modul standard)
★ Pemasangan: rel DIN 35mm
★ Pendawaian: sesuai untuk kabel fleksibel/tegar 1–25mm²
★ Ketebalan busbar: 0.8–2mm
Item Ujian Standard
★ 1.13Dalam ujian tidak tersandung (≥1 jam)
★ 1.45Dalam ujian tersandung (<1 jam)
★ 2.55Dalam ujian tindakan lebihan
★ Ujian tersandung serta-merta magnetik (3In/5In untuk lengkung B/C)
★ Ujian voltan tahan dielektrik
★ Ujian kenaikan suhu
★ Ujian kapasiti putus litar pintas (6kA)
★ Ujian hayat mekanikal & elektrik
★ Ujian operasi suhu tinggi & rendah

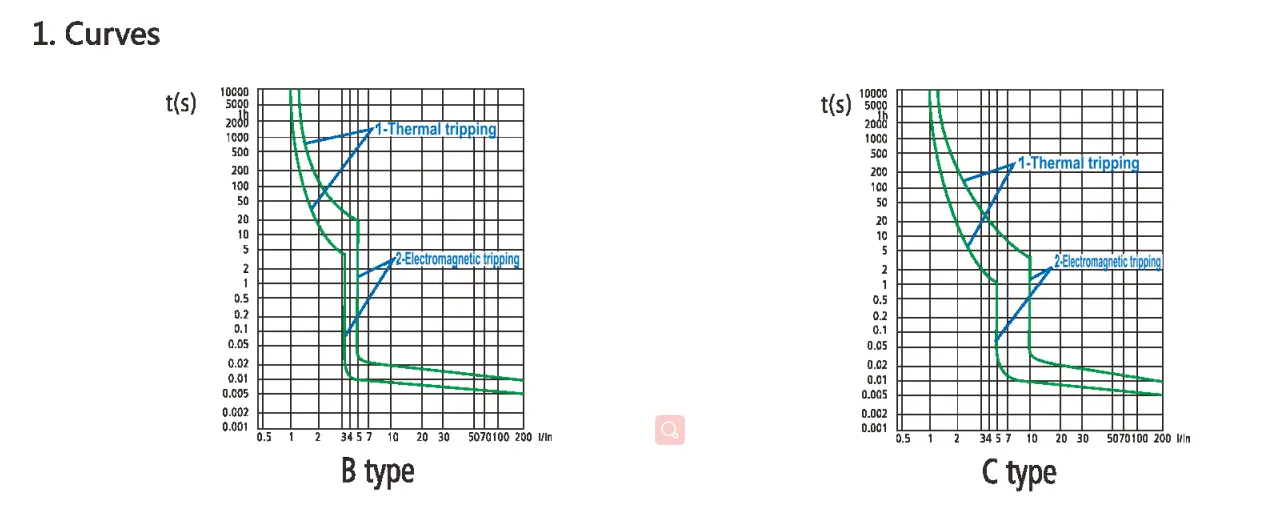

Lengkung Ciri Tersandung
IEC 60898-1
Pelepasan Magnet
Apabila litar pintas berlaku, tersandung serta-merta dicapai oleh magnet dengan teras besi. Menurut piawaian IEC60898, produk ini boleh dibahagikan kepada tiga jenis: B, C dan D.
|
|
Uji semasa | Masa tersandung | Aplikasi |
| Lengkung B | 3ln 5ln |
0.1 |
Jenis B hanya terpakai untuk beban aktif: -Pemanas elektrik-Pemanas air-Relau elektrik |
| C Lengkung | 5Dalam 10ln |
0.1 |
Jenis C sesuai untuk beban biasa: -Lampu -Soket kuasa -Motor kuasa kecil |
Pelepasan Terma
●Setelah beban lampau berlaku dalam litar, jalur dwilogam pemutus litar akan bengkok akibat haba, menyebabkan sesentuh terputus dan mengakibatkan tersandung terma;
●Piawaian IEC mentakrifkan julat masa tersandung untuk arus beban lampau yang berbeza;
●Suhu persekitaran ujian rujukan ialah 30 °C.
| Uji semasa | Masa tersandung |
| 1.13ln | t z 1j(dalam ≦ 63A) |
| 1.45ln | t<1j(Dalam ≦ 63A) |
| 2.55ln | 1s<1j<60s(Dalam≤32A)1s |

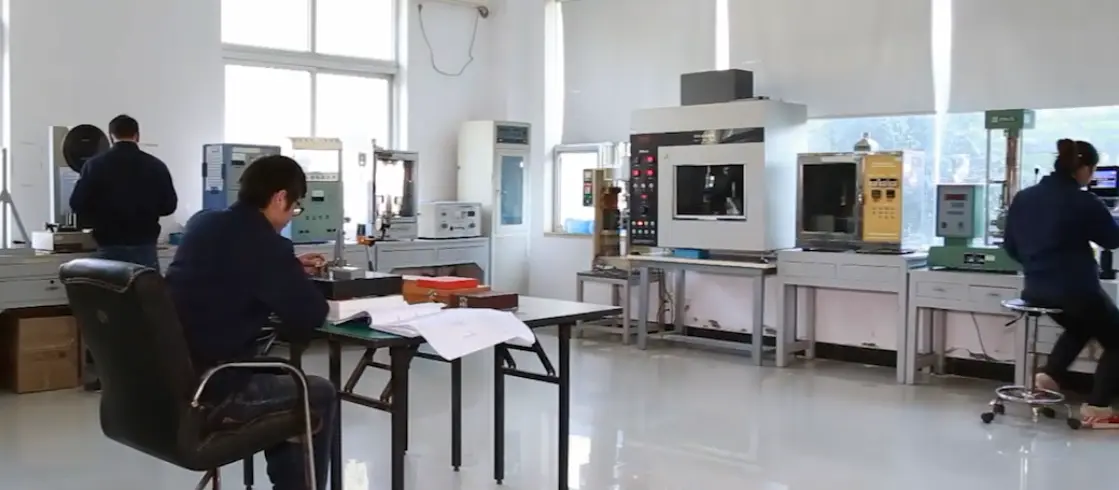

Proses Kawalan Kualiti
1. Pemeriksaan masuk & pengesahan pensijilan bahan mentah
2. Pengacuan suntikan automatik & pengecapan logam ketepatan
3. Pemasangan & penentukuran produk separuh siap
4. 100% ujian ciri tersandung penuh
5. Menahan ujian prestasi voltan & penebat
6. Ujian penuaan suhu tinggi dan rendah
7. Penampilan, dimensi & pemeriksaan logo
8. Pembungkusan akhir & pemeriksaan penghantaran
Pembungkusan & Penghantaran
★ Karton eksport standard dengan lapisan kalis kejutan
★ Kotak kumpulan dibungkus untuk mengelakkan calar
★ Label yang jelas: model, semasa, tiang, kuantiti, pensijilan
★ Sesuai untuk pengangkutan laut, udara dan darat
★ Menyokong pembungkusan OEM, logo tersuai dan label
Kes Kejayaan Pelanggan
CDADA MCB DPN 6KA telah dieksport ke lebih 50 negara dan wilayah:
★ Bekalan pukal jangka panjang untuk pengedar Eropah dan Asia
★ Projek pengubahsuaian litar isi rumah di Timur Tengah & Afrika
★ Kerjasama OEM dengan jenama elektrik antarabangsa yang terkenal
★ Pembahagian kuasa menyokong pemaju hartanah
★ Pesanan stabil daripada kontraktor elektrik dan penyepadu sistem
Kenapa Pilih DADA Electric?
★ 40+ tahun pengalaman profesional dalam R&D dan pengeluaran pemutus litar
★ 90% komponen teras dihasilkan dalaman, kawalan kualiti yang stabil
★ Diperakui ISO9001, pematuhan penuh dengan piawaian antarabangsa
★ Pensijilan lengkap: CE, CB, CCC, dsb.
★ Kapasiti pengeluaran yang besar, penghantaran cepat untuk pesanan pukal
★ Sokongan teknikal profesional dan perkhidmatan selepas jualan
★ Terima penyesuaian OEM & ODM untuk memenuhi permintaan pasaran
★ Sistem logistik global, penghantaran yang selamat dan menepati masa
