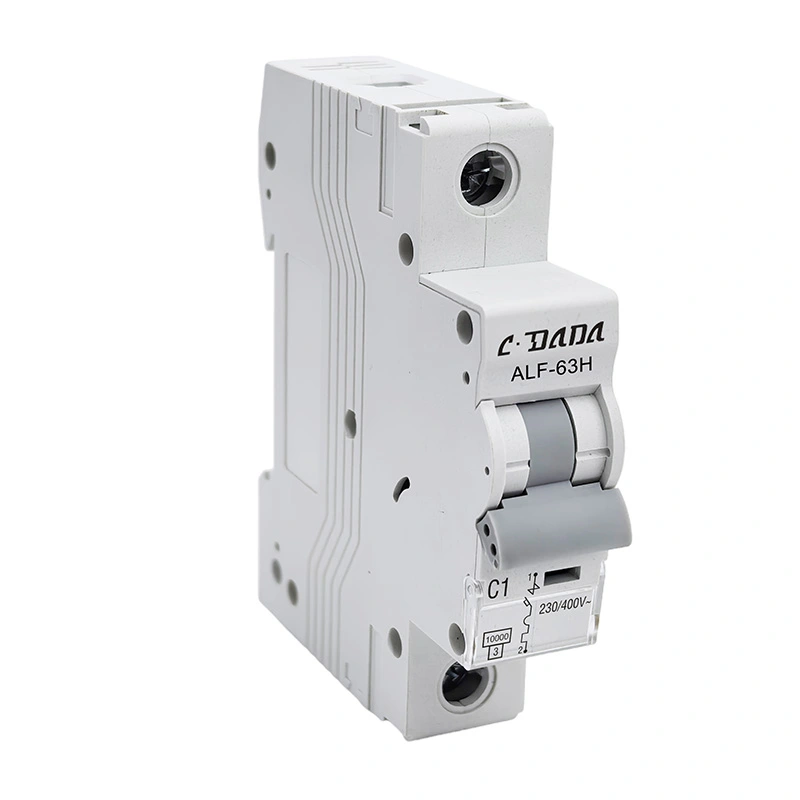

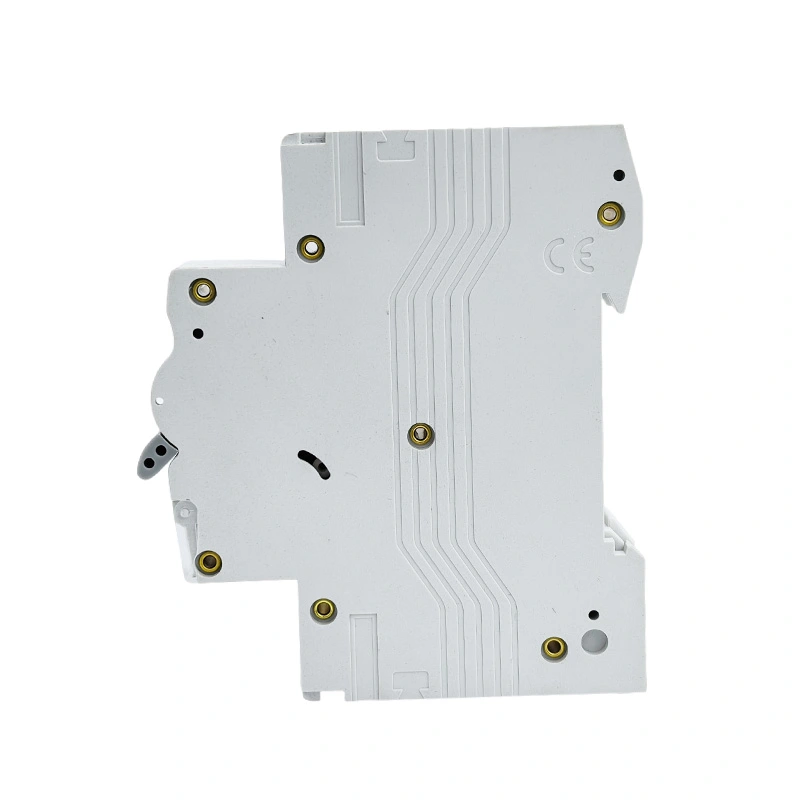

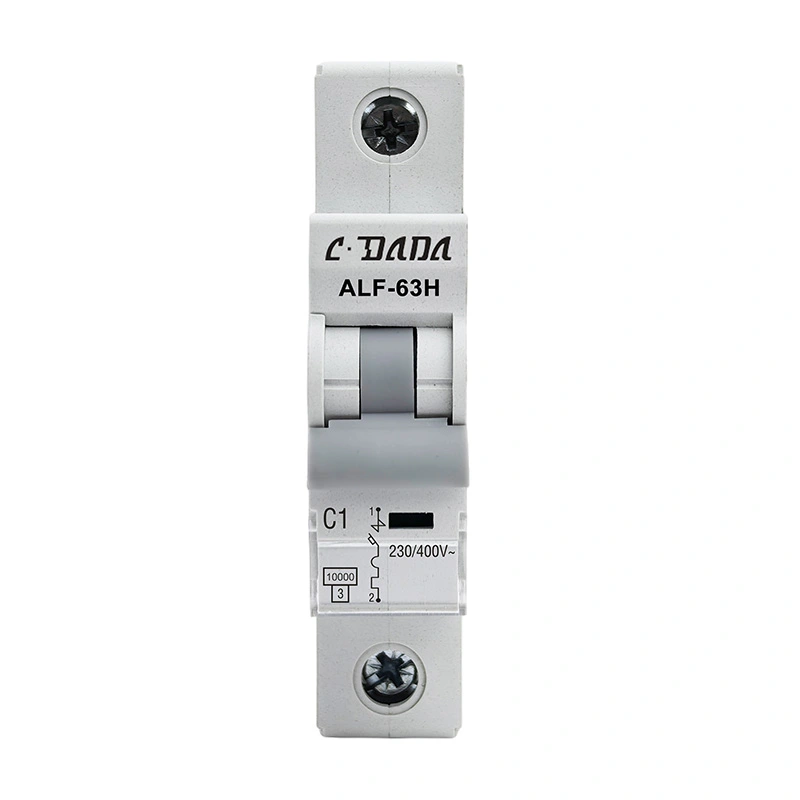

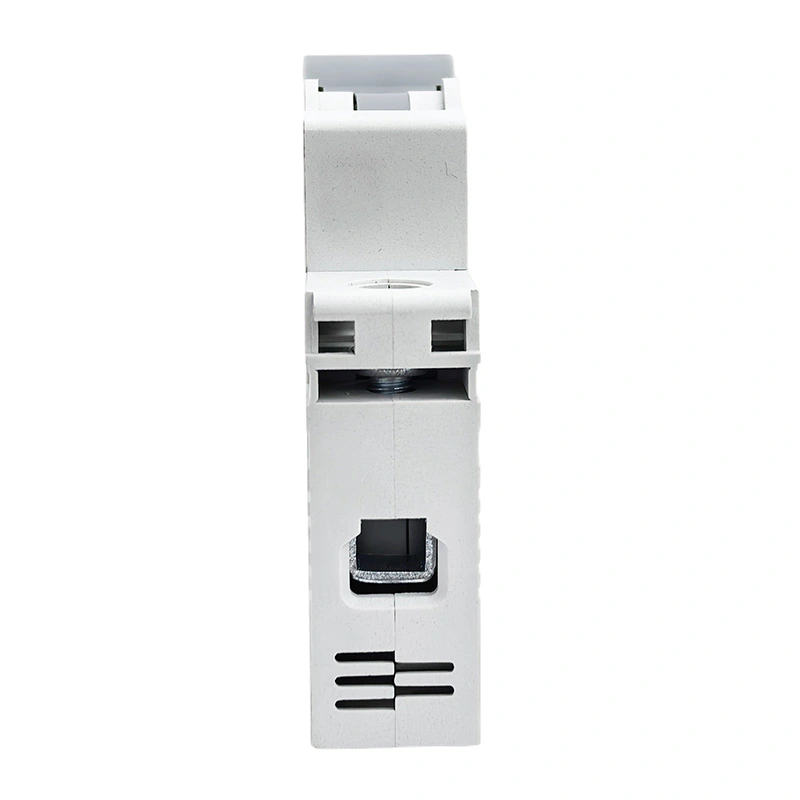

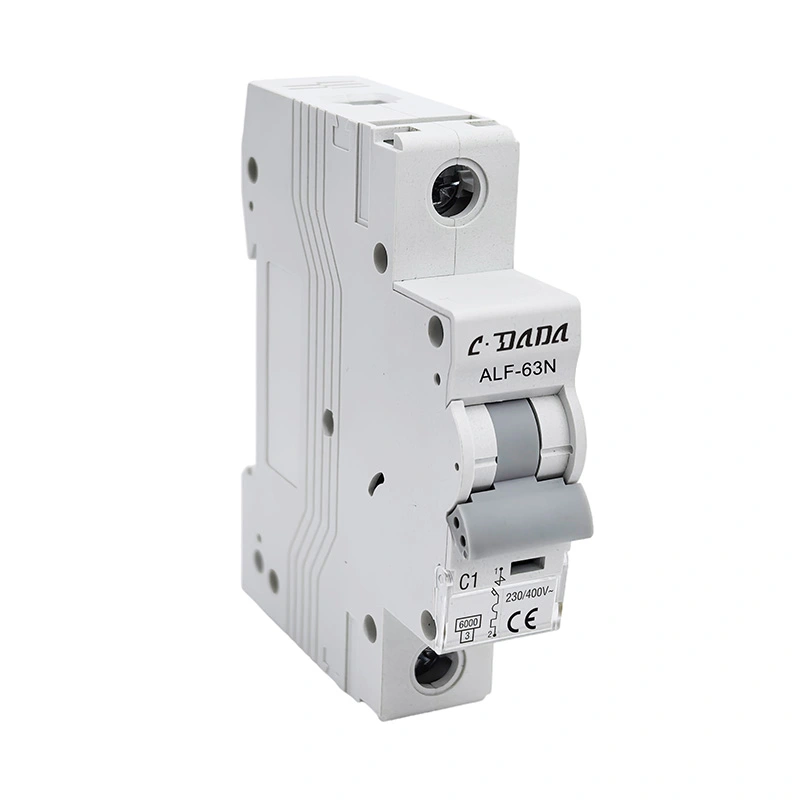

Pemutus Litar Miniatur 6KA 10kA

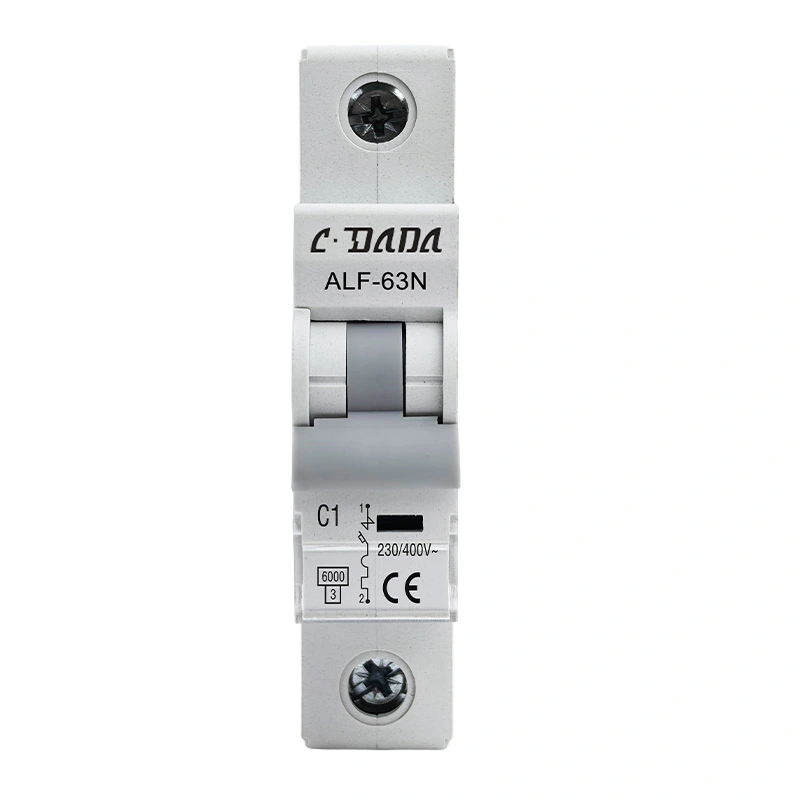

Pemutus Litar Miniatur (MCB) ALF-63N/H siri pecah tinggi 6KA 10kA, mematuhi piawaian IEC60898, MCB mempunyai ciri prestasi yang boleh dipercayai, fungsi perlindungan yang tepat, masa pelepasan yang singkat, dan kapasiti pecah yang tinggi, volum yang kecil juga. Ia digunakan secara meluas dalam dan beban lampau penyentuh, alat suis, dan radas elektrik.

Hubungi CDADA dan pilih kami sebagai pengilang anda, kami boleh menawarkan perkhidmatan OEM/ODM.

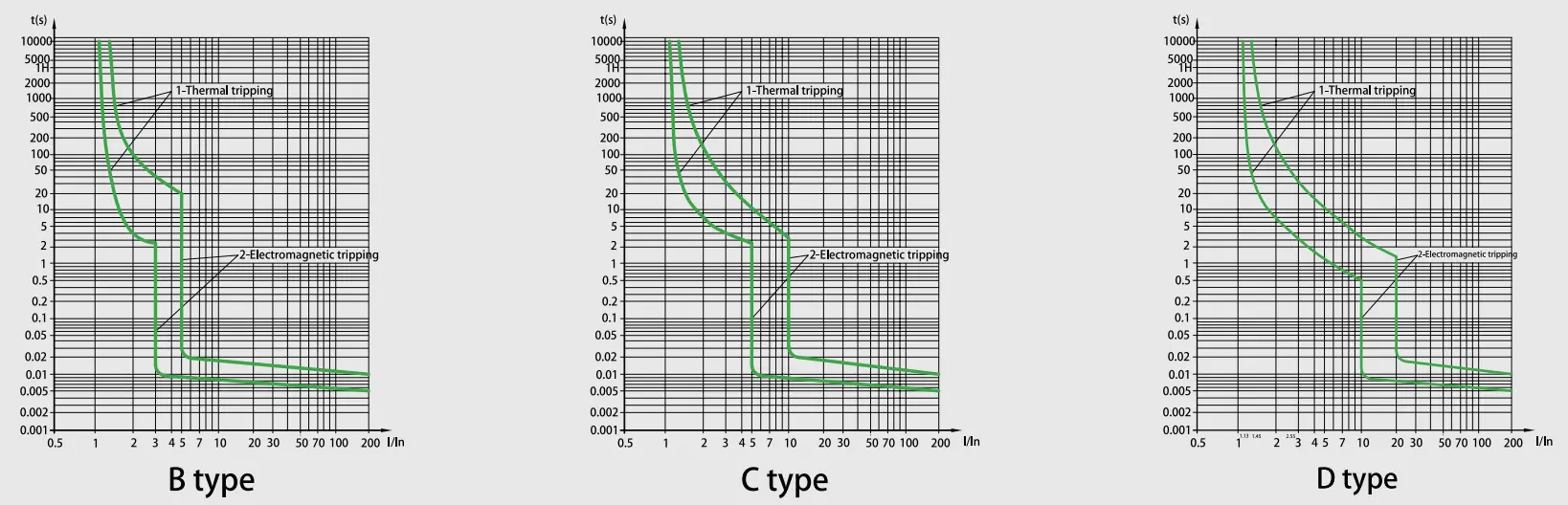

Lengkung Ciri

Spesifikasi Teknikal

Pemutus Litar Miniatur ALF-63N/H Siri 6KA 10kA
Standard	EN/IEC60898-1
Kapasiti pecah (kA)	6,10
Perlindungan	Terhadap beban lampau dan litar pintas
Arus berkadar(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Voltan berkadar (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Impuls berkadar menahan voltan Uimp(kV)	4
Voltan penebat berkadar Ui(V)	500
Kes mengehadkan tenaga	3
Suhu persekitaran(℃)	-25~+40, Kelembapan maksimum 95%.
Had operasi terma	1.13xln Tiada tersandung dalam masa sejam
	1.45xDalam Tripping dalam masa sejam
Operasi magnetik	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Bilangan tiang	1P,1P+N,2P,3P,3P+N dan 4P
Jenis perjalanan	Pelepasan haba/magnet
Kapasiti terminal	16mm² fleksibel atau 25mm² tegar sehingga penarafan 25A
	25mm²fleksibel atau 35mm²tegar daripada penilaian 32A hingga 63A
Ijazah perlindungan	IP20
Pemasangan	Melekap pada rel DIN 35mm
Lebar	17.8mm setiap tiang

Ciri pelepasan pemutus litar

TIDAK.	Arus keluaran berkadar(A)	Keadaan awal	Uji semasa	Masa yang ditentukan	Keputusan yang perlu diperolehi	Teguran
1	1-63	keadaan sejuk	1.13Dalam	t≤1j	Bukan perjalanan
2	1-63	pada ujian sebelumnya	1.45ln	t<1j	perjalanan	Menetapkan arus kepada nilai yang ditentukan secara berterusan dalam 5s
3	Dalam≤32	keadaan sejuk	2.55Dalam	1s	perjalanan
	Dalam>32
4	1-63	keadaan sejuk	3Dalam	t≤0.1s	Bukan perjalanan	jenis B
			5Dalam	t<0.1s	perjalanan	jenis B
			5Dalam 10ln	t≤0.1s	Bukan perjalanan	jenis C
			10Dalam	t<0.1s	perjalanan	jenis C
			20ln	t≤0.1s	Bukan perjalanan	jenis D
				t<0.1s	perjalanan	jenis D

Ketahanan (Operasi)

kategori	Kitaran Operasi	Kekerapan operasi	Nilai semasa
Daya tahan elektrik	4000	240/j	1-32
		120/j	40-63
Ketahanan mekanikal	10000	240/j	1-63

Ciri-ciri

★ Kapasiti Pemutus Litar pintas Sangat Tinggi

Teknologi kawalan arka lanjutan mencapai kapasiti gangguan yang lebih tinggi berbanding piawaian industri, memastikan perlindungan yang boleh dipercayai untuk sistem elektrik gred industri di bawah keadaan kerosakan yang melampau.

★ Antara Muka Sambungan Dwi Mod

Reka bentuk terminal hibrid bersepadu menyokong kedua-dua dok bar bas yang tegar dan pengapit kabel yang fleksibel, membolehkan penyesuaian bebas alat kepada senario pemasangan yang pelbagai sambil mengurangkan masa pendawaian sebanyak 40%.

★ Mekanisme Penyimpanan Tenaga untuk Awet Muda

Sistem pengendalian berbantukan spring dengan ketahanan 10,000 kitaran mekanikal, menampilkan teknologi pampasan haus

★ Kepungan Komposit Termaju

dengan ciri-ciri kalis kemasyhuran, tahan haba dan kalis impuls disepadukan kebuk pemadam arka untuk kejadian kerosakan terkawal.

★ Topologi Pengehad Arus Dinamik

Penindasan tenaga lepasan pintar mengurangkan arus kerosakan puncak sebanyak 65-80%, membolehkan pengoptimuman spesifikasi peranti hiliran dengan potensi pengurangan kos sistem keseluruhan sebanyak 30%.

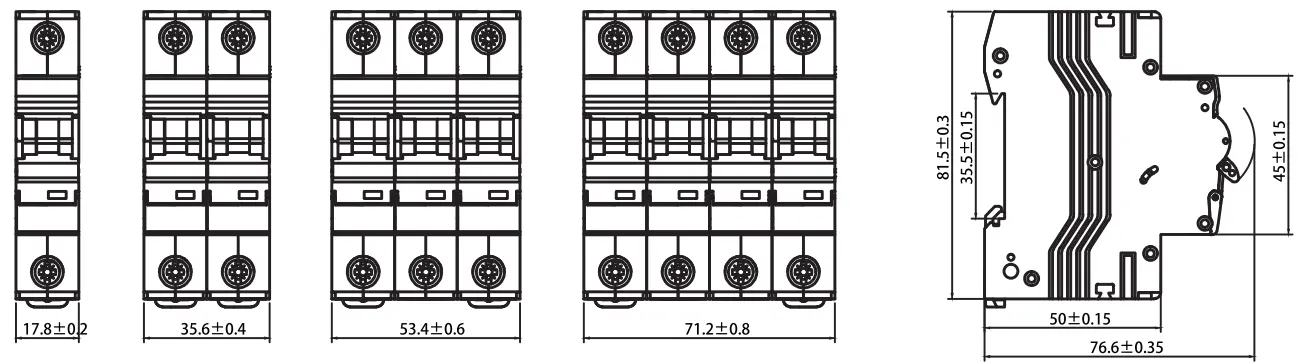

Dimensi garis besar

Senario Aplikasi

★ Kediaman: Unit pengguna dan papan pengedaran untuk keselamatan rumah.

★ Perindustrian: Perlindungan penyentuh, alat suis dan radas elektrik berat.

★ Komersial: Bangunan pejabat dan pusat beli-belah yang memerlukan kebolehpercayaan tinggi.

Kawalan Kualiti & Ujian Standard

★ Setiap MCB CDADA menjalani ujian yang ketat untuk memastikan pematuhan dengan IEC60898-1:

★ Ujian Thermal Tripping: Disahkan pada 1.13In (bukan perjalanan) dan 1.45In (perjalanan dalam masa 1 jam).

★ Ujian Tersandung Magnetik: Ujian pelepasan tepat untuk ciri B, C dan D.

★ Ketahanan Elektrik: Diuji untuk 4,000 kitaran operasi.

★ Ketahanan Mekanikal: Disahkan untuk 10,000 kitaran.

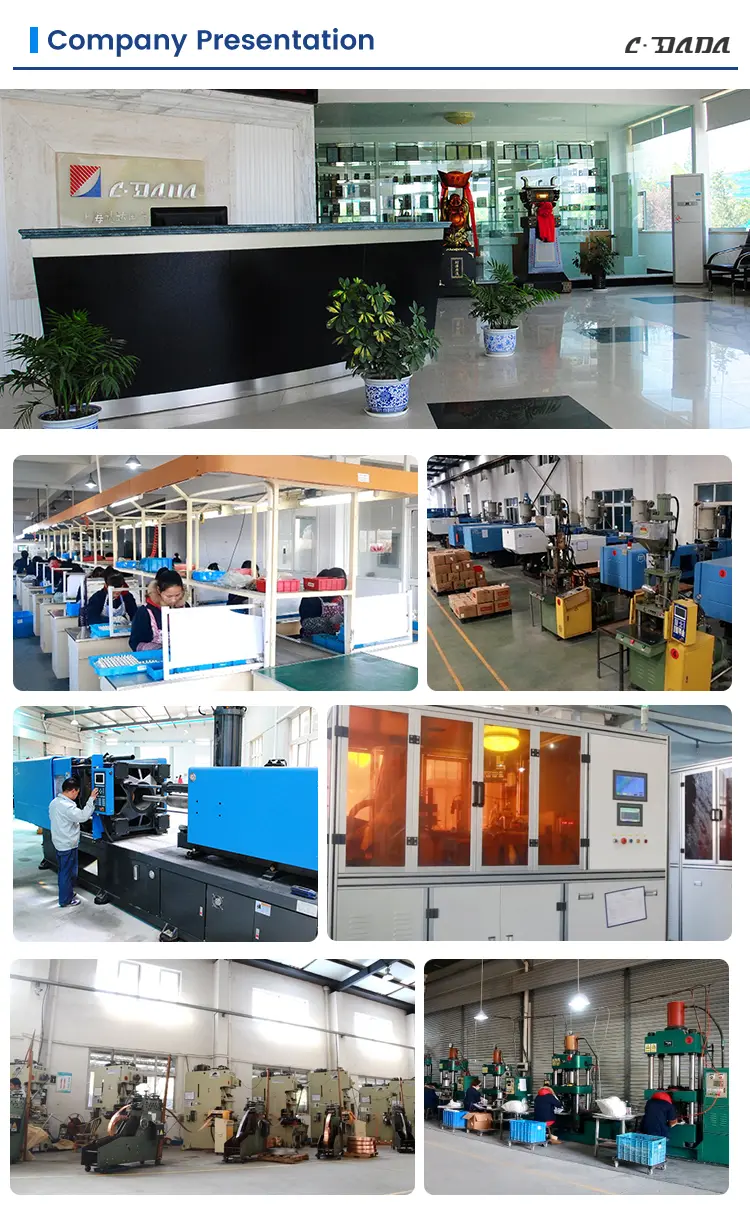

Kekuatan & Sokongan Kilang
