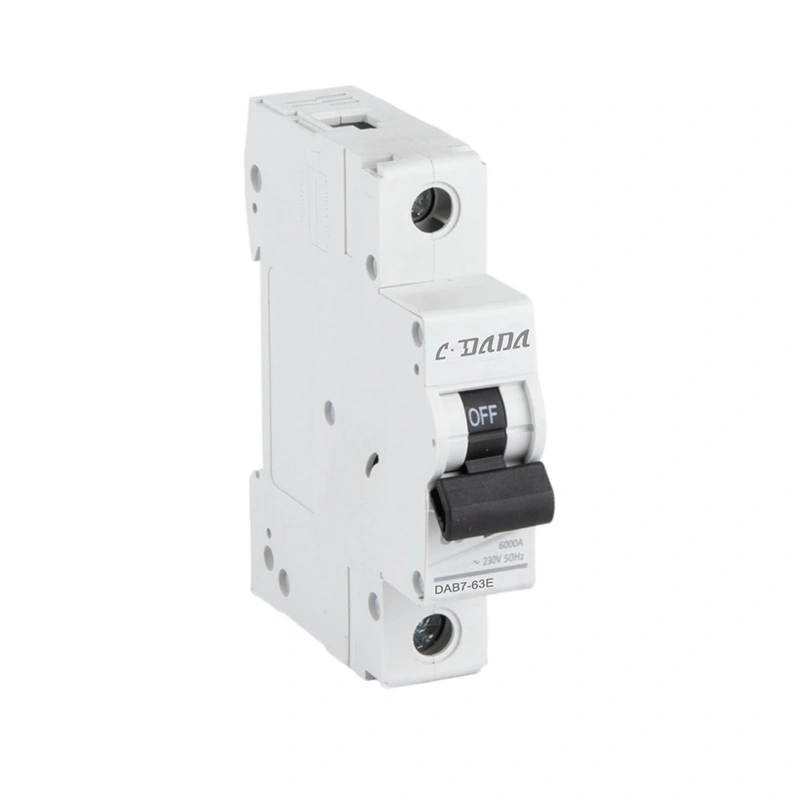

Pemutus Litar Miniatur AC 1P 6kA
Model:CDADA Series AC MCB
Sila hubungi CDADA, dan dapatkan Pemutus Litar Miniatur AC 1P 6kA kami dengan harga terus kilang, menawarkan perlindungan beban lampau dan litar pintas yang boleh dipercayai dengan reka bentuk rel DIN yang padat. Produk ini mempunyai ciri tersandung terma-magnet yang tepat dan petunjuk status yang jelas, mudah dipasang dan diselenggara. Ia memberikan prestasi yang stabil untuk litar komersil kediaman dan ringan, memastikan bekalan kuasa yang selamat dengan hayat perkhidmatan yang panjang.
Pemutus Litar Miniatur AC CDADA 1P 6kA ialah pemutus litar kecil kutub tunggal berkualiti tinggi yang direka untuk sistem voltan rendah AC. Ia memberikan perlindungan yang boleh dipercayai terhadap beban lampau dan litar pintas, dengan berkesan melindungi litar elektrik dan peralatan yang disambungkan. Dikilangkan mengikut piawaian antarabangsa yang ketat, AC MCB ini sesuai untuk pengedar, OEM dan kontraktor elektrik yang mencari penyelesaian perlindungan yang tahan lama dan menjimatkan kos.
Ciri & Kelebihan Produk
★ Reka Bentuk Padat: Struktur penjimatan ruang sesuai untuk papan pengedaran standard
★ Kapasiti Pecah Tinggi: Keupayaan gangguan litar pintas 6kA untuk keselamatan yang dipertingkatkan
★ Tripping Ketepatan: Unit trip terma-magnet memastikan perlindungan beban lampau & litar pintas yang tepat
★ Petunjuk Status Kosong: Kelihatan tetingkap HIDUP/MATI untuk pengesahan status litar pantas
★ Pendawaian Selamat: Terminal berkualiti tinggi dengan sambungan yang stabil, mengurangkan rintangan sentuhan
★ Pembinaan Tahan Lama: Perumahan kalis api dengan rintangan suhu tinggi
★ Pemasangan Mudah: Pemasangan rel DIN 35mm standard untuk pemasangan pantas
★ Kualiti Boleh Dipercayai: 100% pemeriksaan penuh sebelum penghantaran, prestasi yang konsisten
Aplikasi
★ Pemutus Litar Miniatur AC CDADA 1P 6kA digunakan secara meluas dalam:
★ Bangunan kediaman, pangsapuri dan vila
★ Bangunan pejabat, pusat membeli-belah dan kemudahan komersial
★ Bengkel industri ringan dan kilang pembuatan
★ Pusat membeli-belah, hotel dan restoran
★ Kemudahan awam dan projek infrastruktur
★ Litar lampu dan perlindungan peralatan kuasa kecil
Parameter Teknikal
|
item |
Spesifikasi |
|
Model |
Siri CDADA AC MCB |
|
Standard |
IEC60898 |
|
taip |
AC MCB (Pemutus Litar Miniatur) |
|
tiang |
1P,2P,3P,4P |
|
Kapasiti Pecah |
6kA |
|
Nilai Semasa |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Keluk tersandung |
B, C, D (pilihan) |
|
Voltan Ternilai |
AC 230V, 400V |
|
Voltan Penebat |
600V |
|
Voltan Impuls |
6kV |
|
Ijazah Perlindungan |
IP20 |
|
Pemasangan |
Rel DIN 35mm |
|
Suhu Operasi |
-5℃ ~ +40℃ |
|
Kehidupan Mekanikal |
≥20,000 operasi |
|
Kehidupan Elektrik |
≥4,000 operasi (pada arus undian) |
|
Pematuhan Piawaian |
IEC60898-1, IEC60898-2 |
Dimensi Garis Besar
★ Lebar: 17.8mm setiap tiang (saiz tiang tunggal standard)
★ Ketinggian: Kira-kira 85-92mm (berbeza mengikut rating semasa)
★ Kedalaman: Kira-kira 68-72mm
★ Kapasiti Pendawaian: 1.5-16mm² kabel tembaga fleksibel atau tegar
★ Keserasian Standard: Sesuai dengan semua sistem rel 35mm DIN (TS35/7.5, TS35/15)
IEC 60898-1

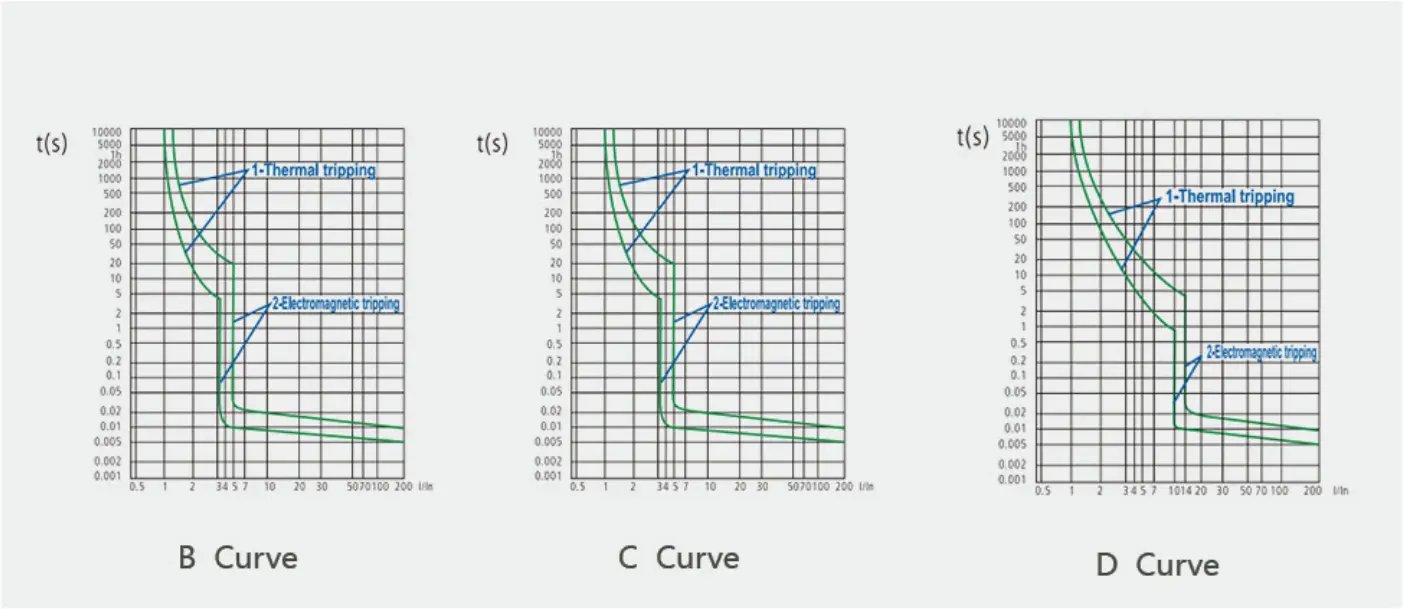

Pelepasan Magnet
Apabila litar pintas berlaku, tersandung serta-merta dicapai oleh magnet dengan teras besi. Menurut standard 1EC60898, produk ini boleh dibahagikan kepada tiga jenis: B, C dan D.
|
|
Uji semasa |
Masa tersandung |
Aplikasi |
|
Lengkung B |
3ln 5ln |
0.1 |
Jenis B hanya terpakai untuk beban aktif: -Pemanas elektrik-Pemanas air-Tungku elektrik |
|
C Lengkung |
5Dalam 10ln |
0.1 |
Jenis C sesuai untuk beban biasa: -Lampu -Soket kuasa -Motor kuasa kecil |
|
D Keluk |
10ln 20Dalam |
0.1 |
Kawal dan lindungi litar dengan arus lonjakan serta-merta (motor besar) |
Pelepasan Terma
●Setelah beban lampau berlaku dalam litar, jalur dwilogam pemutus litar akan bengkok akibat haba, menyebabkan sesentuh terputus dan mengakibatkan tersandung terma;
●Piawaian IEC mentakrifkan julat masa tersandung untuk arus beban lampau yang berbeza;
●Suhu persekitaran ujian rujukan ialah 30 °C.
|
Uji semasa |
Masa tersandung |
|
1.13ln |
t z 1j(dalam ≦ 63A) |
|
1.45ln |
t<1j(Dalam ≦ 63A) |
|
2.55ln |
1s<1j<60s(In≤32A)1s |

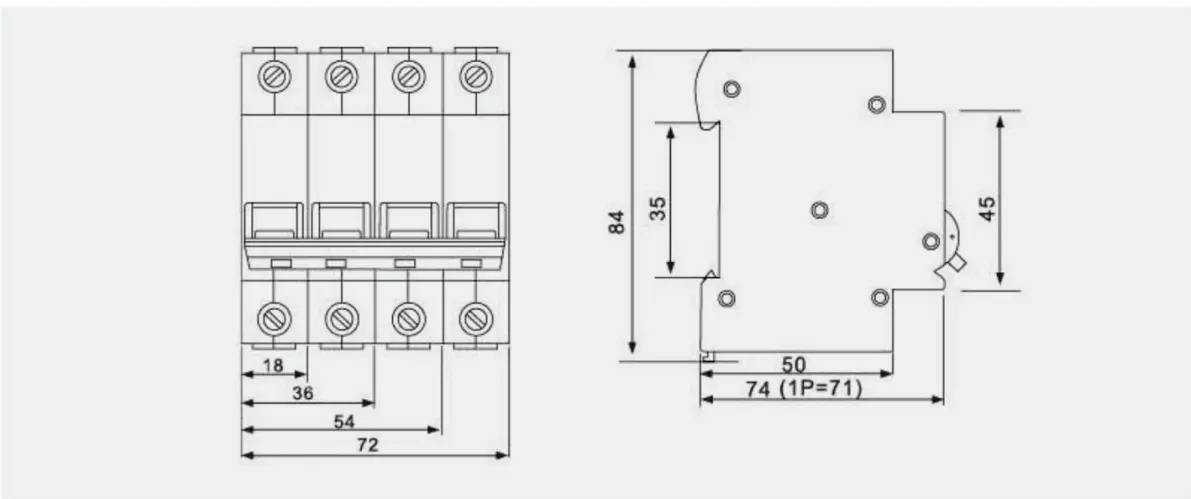

● Dimensi produk dan pemasangan(MM)
Produk ini dipasang pada rel panduan dengan kapasiti sambungan maksimum 25mm2.
Kawalan Kualiti
★ Pengilangan Bertauliah ISO9001: Sistem pengurusan kualiti yang ketat sepanjang pengeluaran
★ Ujian Komprehensif: Pemeriksaan 100% termasuk ciri tersandung, kenaikan suhu dan ujian voltan
★ Pengeluaran Dalaman: 90% komponen utama dihasilkan secara dalaman untuk konsistensi kualiti
★ Ujian Alam Sekitar: Operasi suhu tinggi/rendah, pengesahan rintangan kelembapan
★ Jaminan Kebolehpercayaan: Ujian ketahanan jangka panjang untuk hayat perkhidmatan yang dilanjutkan
Pembungkusan & Penghantaran
★ Pembungkusan Eksport Standard: Karton beralun dengan perlindungan
★ Pelabelan Kosong: Nombor model, penilaian semasa, kiraan tiang, kuantiti dan maklumat pensijilan
★ Pembungkusan Perlindungan: kotak kumpulan untuk 12 unit untuk mengelakkan kerosakan semasa transit
★ Pilihan Penghantaran: Sesuai untuk pengangkutan laut, udara dan darat; tersedia untuk penghantaran pukal
★ Pembungkusan Tersuai: Pilihan pembungkusan OEM tersedia untuk rakan kongsi jenama
Kes Kejayaan Pelanggan
★ Pemutus Litar Miniatur AC CDADA 1P 6kA telah mewujudkan kerjasama jangka panjang dengan pelanggan di seluruh dunia:
★ Projek Kediaman: Dibekalkan kepada pemaju perumahan di Asia Tenggara, Timur Tengah dan Amerika Selatan
★ Pemasangan Komersial: Bekerjasama dengan kontraktor elektrik di Eropah, Afrika dan Asia untuk projek bangunan komersial
★ Perkongsian OEM: Bekerjasama dengan jenama elektrik global untuk pelabelan peribadi dan penyelesaian tersuai
★ Aplikasi Perindustrian: Disediakan kepada kemudahan pembuatan untuk perlindungan mesin dan peralatan
★ Rangkaian Pengedar: Bekerjasama dengan pengedar serantau di lebih 30 negara untuk memenuhi pasaran tempatan
