Pembekal Pemutus Litar Kebocoran Bumi OEM/ODM

Adakah anda memerlukan Pemutus Litar Kebocoran Bumi berkualiti tinggi dan tahan lama?CDADAmenawarkan penyelesaian penyesuaian OEM yang komprehensif. Sebagai pengeluar yang boleh dipercayai dengan kilang kami sendiri, kami menyediakan jaminan 3 tahun pada produk kami.

Apakah itu Pemutus Litar Kebocoran Bumi (CBR)?

AnPemutus Litar Kebocoran Bumi (CBR), juga dikenali sebagaiPemutus Litar Kebocoran Bumi dengan Perlindungan Arus Lebih Bersepadu (CBR) mengikut IEC 60947-2 Lampiran B, ialah peranti perlindungan voltan rendah yang canggih yang menggabungkanperlindungan arus sisa (kebocoran bumi). denganbeban lampau dan perlindungan litar pintas dalam satu unit kes acuan tunggal. Beroperasi pada voltan terkadar sehingga415V AC (50/60Hz) dengan penilaian semasa daripada16A hingga 800A, CBR berfungsi sebagai peranti perlindungan yang komprehensif untuk aplikasi infrastruktur industri, komersial dan kritikal.

Tidak seperti kendiriPemutus Litar Arus Baki (RCCBs)yang hanya menyediakan perlindungan kebocoran bumi, CBR menyepadukan:

Perlindungan arus lebih haba-magnet atau elektronik (Lengkung L-S-I)

Pengesanan arus sisa (10mA hingga 1000mA kepekaan)

Kapasiti pemutus litar pintas sehingga 85kA

Penyepaduan ini menghapuskan keperluan untuk gabungan MCB/RCCB yang berasingan, mengurangkan ruang pemasangan dan meningkatkan kebolehpercayaan penyelarasan .

Kategori & Konfigurasi Produk

Pengelasan	taip	Julat Semasa	Ciri-ciri Utama
Jenis Arus Baki	Taip AC	16A – 800A	Mengesan arus sisa AC sinusoidal sahaja, aplikasi untuk kegunaan umum
Jenis Arus Baki	Jenis A	16A – 800A	Mengesan AC + DC berdenyut (AC diperbetulkan), beban elektronik moden
Kepekaan (IΔn)	Sensitiviti Tinggi	10mA – 30mA	Perlindungan kakitangan, lokasi perubatan, kawasan basah
	Sensitiviti Sederhana	100mA – 300mA	Perlindungan kebakaran, perindustrian am
	Sensitiviti Rendah	500mA – 1000mA	Pencegahan kebakaran dalam pemasangan kebocoran tinggi, perlindungan terpilih
Kelewatan Masa	serta merta	Semua penilaian	Tujuan am, <40ms pada 5×IΔn
Kelewatan Masa	Selektif (S-Type)	100mA – 1000mA	Tertunda tersandung (130-500ms pada 1×IΔn), diskriminasi huluan
Konfigurasi Tiang	4-Tiang	16A – 800A	Tiga fasa + neutral, perlindungan neutral boleh laras (50-100%)
Melekap	tetap	16A – 800A	Sambungan busbar terus, kos efektif

Gred Kapasiti Pecah:

Standard (N): 25kA – 36kA (Rangkaian pengedaran)

Tinggi (S): 50kA – 70kA (Sesalur utama industri)

Sangat Tinggi (H): 85kA (Infrastruktur kuasa)

Fungsi Teras & Keupayaan Perlindungan

Fungsi Perlindungan Bersepadu

Fungsi	Prinsip Pengesanan	Parameter Teknikal
Perlindungan Lebihan (L)	Pengembangan haba dwilogam atau pengesan RMS elektronik	0.8 – 1.0 × Dalam tetapan, lengkung masa songsang, ketepatan ±10%
Kelewatan Litar pintas (S)	Masa elektronik atau kelewatan magnetik	2-10 × In, kelewatan 0.1s – 0.5s, penyelarasan terpilih
Perjalanan Segera (I)	Solenoid magnetik atau elektronik serta-merta	5-20 × In, operasi <20ms, pengehadan semasa
Kebocoran Bumi (G/Δ)	Pengubah Arus Imbangan Teras (CBCT)	10mA – 1000mA IΔn, ±10% ketepatan sensitiviti
Sesar Tanah (GF)	Jumlah vektor penderiaan semasa	20-100% kelewatan Dalam, 0.1s-1.0s, kaedah imbangan teras
Pemantauan Kendiri	Pemeriksaan integriti litar dalaman	Pemantauan CBCT dan gegelung perjalanan berterusan, output penggera kerosakan

Teknologi Pengesanan Arus Baki

ThePengubah Arus Imbangan Teras (CBCT) atauPengubah Toroidal membentuk jantung perlindungan kebocoran bumi:

Operasi Biasa: Semua konduktor hidup (fasa + neutral) melalui teras toroidal. Arus seimbang menjana medan magnet bertentangan yang membatalkan kepada fluks bersih sifar—tiada arus sekunder teraruh .

Keadaan Kerosakan: Apabila arus bocor mengalir ke bumi (melalui kegagalan penebat atau sentuhan manusia), ketidakseimbangan arus menghasilkan fluks magnet sisa dalam teras toroid. Fluks ini mendorong voltan dalam belitan sekunder, memberi tenaga kepada geganti sensitif atau litar perjalanan elektronik .

Ciri-ciri Perjalanan mengikut IEC 61008/61009:

1 × IΔn: Perjalanan ≤ 300ms (semerta), ≤ 500ms (jenis S terpilih)

2 × IΔn: Perjalanan ≤ 150ms (semerta), ≤ 200ms (jenis-S)

5 × IΔn: Perjalanan ≤ 40ms (semerta), ≤ 150ms (jenis-S)

Persekitaran Aplikasi & Kes Penggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Biasa
Pusat Data	Pengedaran utama, pintasan UPS, perlindungan bus-coupler	250A-500A, Jenis A, 300mA S-jenis terpilih, 70kA Icu, didayakan komunikasi
Kemudahan Penjagaan Kesihatan	Pengedaran utama hospital, sistem IT perubatan, teater bedah	100A-400A, Jenis A, 10mA/30mA kepekaan tinggi, pemantauan pengasingan
Loji Pembuatan	Pusat kawalan motor, peralatan kimpalan, pemacu kelajuan berubah-ubah	160A-500A, Jenis B (untuk VFD), 300mA, 50kA Icu, perjalanan elektronik
Bangunan Komersil	Pengedaran bertingkat tinggi, pusat membeli-belah, lapangan terbang	125A-400A, Jenis A, 100mA/300mA, 36kA Icu
Minyak & Gas / Marin	Platform luar pesisir, pelantar penggerudian, sistem kuasa kapal	250A-500A, Jenis A, 500mA, tropika (T2), tahan kakisan

Proses Pembuatan & Aliran Kerja Pengeluaran

Urutan Pembuatan Ketepatan

IQC Bahan Mentah → Pengeluaran Transformer Toroidal → Pembuatan Kes Beracuan → Pemasangan Sistem Hubungan → Integrasi Unit Perjalanan Elektronik → Penentukuran Modul Arus Baki → Pemasangan Utama → Ujian Komprehensif → QC Akhir → Pembungkusan

Peringkat Pengilangan Kritikal

pentas	Butiran Proses	Titik Kawalan Kualiti
Penggulungan Pengubah Toroidal	Teras nanohabluran atau ferit kebolehtelapan tinggi (µr > 10,000), belitan ketepatan belitan primer (laluan-laluan) dan sekunder (penginderaan), impregnasi vakum	Pengesahan lengkung magnetisasi teras, voltan sekunder pada 1×IΔn ±5%, rintangan penebat >100MΩ
Integrasi CBCT	Pemasangan teras toroid di sekeliling semua fasa/konduktor neutral, melindungi daripada medan magnet luaran, sambungan ke geganti trip/elektronik	Ujian imbangan dengan beban 6×Dalam (tiada perjalanan gangguan), imuniti kepada harmonik ketiga
Mekanisme Perjalanan Arus Baki	Geganti terpolarisasi sensitif (kuasa perjalanan 5-50mW) atau pencetus MOSFET elektronik, gandingan mekanikal ke bar perjalanan utama	Pengesahan kuasa perjalanan, masa tindak balas <20ms, kestabilan suhu -25°C hingga +70°C
Pengeluaran Kes acuan	Pengacuan suntikan plastik termoset BMC (DMC-2), penyembuhan 150-180°C, rintangan pengesanan tinggi >600V	Toleransi dimensi ±0.1mm, kekuatan dielektrik >15kV/mm, kalis api UL 94 V-0
Perhimpunan Kenalan Utama	Sesentuh tembaga bersalut perak (AgNi 90/10), lengan mesin CNC, pematerian dalam atmosfera nitrogen	Rintangan sentuhan <50μΩ, ketebalan perak 8-12μm (XRF), kekerasan HV 100-150
Pengaturcaraan Unit Perjalanan Elektronik	Perlindungan LSIG+Δ berasaskan mikropemproses, muat naik perisian tegar, penentukuran lengkung, persediaan protokol komunikasi	±5% ketepatan semasa, ±10% ketepatan masa, pengesahan ZSI (Zon Selective Interlocking)
Penyepaduan Akhir & Penentukuran	Pemasangan sistem perjalanan haba-magnet atau elektronik dengan modul arus baki, saling mengunci mekanikal, mekanisme pemegang	Pengesahan perjalanan arus lebih + kebocoran bumi gabungan, tahan dielektrik 3kV/1min

Bahan Mentah Utama & Spesifikasi Komponen

Komponen	Spesifikasi Bahan	Piawaian Pembekal	Sifat Utama
Teras Toroidal (CBCT)	Aloi nanohabluran (Finemet) atau ferit Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Kebolehtelapan tinggi µr > 10,000, coercivity rendah <2A/m, ketumpatan fluks tepu >1.2T
Wayar Gegelung Sensing	Kawat tembaga enamel (0.05-0.1mm), Kelas F 155°C	IEC 60317	Voltan pecahan >1kV, fleksibiliti >10× diameter, kebolehmaterian 390°C
Relay Perjalanan	Geganti selak terkutub, kepekaan 5-50mW	IEC 61810	Masa tindak balas <10ms, rintangan gegelung 1-5kΩ, hayat mekanikal >10⁶ operasi
Perumahan Kes Beracuan	BMC (Kompaun Pengacuan Pukal) DMC-2, gentian kaca diperkukuh	IEC 60664-1, UL 94 V-0	Indeks penjejakan >600V, rintangan haba 180°C, kekuatan hentaman >8 kJ/m²
Kenalan Utama	Kuprum elektrolitik (Cu-ETP) + Penyaduran perak-nikel (AgNi 90/10)	ASTM B152	Kekonduksian ≥100% IACS, rintangan hakisan arka, sifat anti-kimpalan
Unsur dwilogam	Komposit keluli inkonel/pasif (ASTM TM2)	ASTM B388	Kadar pesongan 0.15-0.25mm/°C, kestabilan jangka panjang ±3%, rintangan rayapan
Komponen Elektronik	PCB gred industri, penderia Hall-effect, pemproses ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Suhu operasi -25°C hingga +70°C, tahap imuniti EMC 4, berkemampuan SIL 2
Terminal	T2 kuprum (C11000) dengan penyaduran timah (8-12μm)	ASTM B187/B16	Ketumpatan arus 1.2-1.5 A/mm², tahan tork 5-15Nm, rintangan kakisan
Mekanisme Operasi	Keluli spring (SWOSC-V) atau keluli tahan karat (301)	JIS G 3560	Hayat keletihan >20,000 kitaran, kekuatan tegangan 1800-2000MPa, kelonggaran <5%

Pematuhan Standard & Protokol Pengujian

Rangka Kerja Piawaian Antarabangsa

Standard	Skop	Penilaian Berkenaan
IEC 60947-2 Lampiran B	Pemutus litar yang menggabungkan perlindungan arus sisa (CBR)	CBR industri >80A, perlindungan menyeluruh
EN 60947-2	Versi harmoni Eropah IEC 60947-2	Penandaan CE, pematuhan pasaran EU
GB/T 14048.2	Setara dengan standard kebangsaan Cina	Pensijilan CCC, pasaran China

Ujian Jenis Mandatori (IEC 60947-2 + Lampiran B)

Kategori Ujian	Ujian Khusus	Kriteria Penerimaan
Prestasi Arus Baki	Masa tersandung pada 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (semerta); Jenis S: ≤500ms, ≤200ms, ≤150ms
	Tidak tersandung pada 0.5×IΔn	Tiada perjalanan untuk masa tunda yang dinilai 2×
	Tahanan arus lonjakan (8/20μs, 3kA)	Tiada perjalanan gangguan, Jenis A: impuls 250A, Jenis F: 1000A, Jenis B: 3000A
Perlindungan Arus Lebih	Kenaikan suhu pada nilai In	Terminal ≤80K, kes ≤40K
	Pemutus litar pintas (Icu/ICs)	3 operasi, gangguan yang berjaya, pemulihan dielektrik
	Pengesahan lengkung perjalanan (L-S-I)	±10% ketepatan semasa, ±20% ketepatan masa
Sifat Dielektrik	Tahan frekuensi kuasa (2.5kV-3.5kV/1min)	Tiada kerosakan, tiada flashover
Sifat Dielektrik	Tahanan impuls (8kV 1.2/50μs)	Tiada pelepasan yang mengganggu
Mekanikal & Alam Sekitar	Ketahanan mekanikal (10,000-20,000 kitaran)	<5% hanyut parameter, tiada kegagalan
Mekanikal & Alam Sekitar	Kekebalan EMC (siri IEC 61000-4)	Tiada gangguan tersandung dari gangguan terpancar/dijalankan

Kawalan Kualiti & Piawaian Pemeriksaan Kilang

QC Bahan Masuk (IQC)

bahan	Barangan Pemeriksaan	Rancangan Persampelan	peralatan
Teras toroidal	Kebolehtelapan magnet, fluks tepu, kehilangan teras	Setiap kelompok, ujian lengkung B-H	Penganalisis B-H, penganalisis impedans
Menderia wayar	Diameter, ketebalan penebat, voltan kerosakan	AQL 0.65	Mikrometer, penguji dielektrik
sebatian plastik BMC	Kandungan kaca, kelikatan, ciri penawar, indeks penjejakan	Setiap kelompok, ujian COA +	Rheometer, penganalisis DSC, alat ujian pengesanan
Penyelesaian penyaduran perak	Kepekatan logam, pH, kekotoran	Pemantauan harian	Spektrometer serapan atom
Komponen elektronik	Ujian fungsi, pengesahan parameter, versi perisian tegar	100% AOI, 5% berfungsi	Meter LCR, osiloskop, imbasan sempadan

Kawalan Kualiti Dalam Proses (IPQC)

Stesen	Parameter Kawalan	Kekerapan	Kaedah
Penggulungan pengubah toroid	Nisbah pusingan, kearuhan, rintangan penebat	Setiap unit	Meter LCR, penguji penebat
Perhimpunan CBCT	Ujian keseimbangan dengan beban terkadar, imuniti kepada harmonik	Setiap 100 unit	Ujian suntikan utama, penjana harmonik
Penentukuran arus baki	Ambang perjalanan pada IΔn, masa tindak balas, bukan perjalanan pada 0.5×IΔn	Setiap unit	Penguji RCD automatik (0.5-1000mA boleh diprogramkan)
Perhimpunan kenalan utama	Jurang kenalan, tekanan, penjajaran, rintangan	Setiap 100 unit	Tolok daya, mikro-ohmmeter
Penyepaduan akhir	Gabungan pengesahan perjalanan arus lebih + kebocoran bumi	Setiap unit	Bangku ujian bersepadu (suntikan utama + simulasi kebocoran)

Kawalan Kualiti Akhir (FQC) & QC Keluar (OQC)

Item Ujian	Standard	Saiz Sampel
Masa perjalanan semasa baki	1×IΔn, 2×IΔn, 5×IΔn setiap IEC 61008/61009	100%
Ujian bukan perjalanan pada 0.5×IΔn	2× masa tunda dinilai	100%
Keluk perjalanan arus lebih	1.05×In, 1.25×In, 5×In, 10×In	100%
Dielektrik menahan voltan	2.5kV AC/1min	100%
Rintangan penebat	>100MΩ @ 500V DC	100%
Rintangan sentuhan	<50μΩ setiap tiang	100%
Pengesahan penandaan tork	Pengetatan terminal mengikut spesifikasi	100%
Pemeriksaan visual & dimensi	Sifar kecacatan pada dimensi kritikal	100%
Menandakan kekal	Mengelap pelarut, ujian lelasan	AQL 1.0
Keutuhan pembungkusan	Ujian jatuh, getaran (ISTA 3A)	Setiap lot

Infrastruktur Pengeluaran & Keupayaan Pembuatan

Peralatan Pengeluaran Termaju

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasiti
Mesin Penggulungan Toroidal	Penggulungan toroidal automatik dengan kawalan ketegangan	Penggulungan primer/sekunder CBCT, lapisan ketepatan	5,000 transformer/hari
Relau Penyepuhlindapan Teras	Penyepuhlindapan vakum dengan atmosfera nitrogen	Rawatan haba teras nanohabluran, melegakan tekanan	2,000 teras/kelompok
Pengacuan Suntikan	Penekan termoset BMC 300 tan	Perumahan CBR, pelongsor arka, blok terminal	3,000 kes/hari
Pemesinan CNC	Pusat pemesinan menegak 5 paksi	Pemesinan sentuhan ketepatan, geometri kompleks	8,000 set kenalan/bulan
Rawatan Permukaan	Barisan penyaduran perak automatik	Penyaduran kenalan 8-12μm, keseragaman ketebalan ±1μm	4,000 kg/hari
Perhimpunan	Sel pemasangan buruh	Pemasangan mekanisme, penyepaduan CBCT, penentukuran	1,500 unit/hari setiap baris
Peralatan Pengujian	Bangku ujian CBR bersepadu	Arus lebih gabungan + pengesahan arus baki	300 unit/jam
	Bilik ujian EMC (3m/10m, Teseq)	Ujian imuniti/pelepasan untuk unit elektronik	50 unit/hari

Kapasiti Pengeluaran & Masa Utama

Kategori Produk	Kapasiti Bulanan	Masa Utama Standard	Keupayaan Pesanan Segera
CBR 4P (16A-125A)	10,000 unit	4-5 minggu	3 hari (komponen stok)
Perindustrian CBR (160A-400A)	8,000 unit	4-5 minggu	5 hari
Perindustrian Berat CBR (630A-800A)	3,000 unit	4-5 minggu	7 hari
Konfigurasi tersuai (IΔn khas, lengkung)	Asas projek	5-6 minggu	2 minggu

Kejuruteraan & Struktur Pasukan Teknikal

Jabatan	Kakitangan	Kepakaran	Tanggungjawab
Kejuruteraan R&D	5 orang jurutera	Teknologi arus sisa, reka bentuk penderia magnet, sistem terbenam, elektronik kuasa	Pembangunan CBR baharu, inovasi Jenis B/F/B+, portfolio paten (40+ paten)
Kejuruteraan Proses	18 orang jurutera	Pengilangan pengubah toroidal, pengacuan BMC, pemasangan ketepatan, pembuatan tanpa lemak	Pengoptimuman pengeluaran, dokumentasi SOP, peningkatan hasil (>99.5%)
Pengujian & Pengesahan	15 orang jurutera	Ujian arus tinggi, simulasi arus sisa, EMC, ujian alam sekitar	Penyelarasan ujian jenis (IEC 60947-2 Lampiran B, IEC 61008/61009), analisis kegagalan
Kejuruteraan Aplikasi	10 orang jurutera	Penyelarasan terpilih, skim perlindungan kebocoran bumi, aplikasi EV/boleh diperbaharui	Sokongan teknikal pelanggan, kajian diskriminasi, pentauliahan tapak
Jaminan Kualiti	30 orang juruteknik	ISO 9001, ISO 14001, kawalan proses statistik, makmal metrologi	Audit pembekal, audit proses, tindakan pembetulan, pengurusan penentukuran

Pensijilan & Dokumentasi Pematuhan

Pensijilan	Badan Pengeluar	Skop	Kesahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem pengurusan kualiti	Pengawasan tahunan
IEC 60947-2 Ujian Jenis Lampiran B	Intertek	Prestasi industri CBR	Setiap siri produk
Penandaan CE	Badan Dimaklumkan	Akses pasaran EU	Bergantung kepada reka bentuk
CCC (China)	CQC	Pensijilan wajib Cina	sah laku 5 tahun
Skim CB	IECEE	pensijilan antarabangsa	Setiap siri produk

Mengapa Pembuatan CBR Kami Berbeza

Kemudahan pengeluaran kami mewakili40 tahun pengkhususan dalam sisa teknologi perlindungan kebocoran arus dan bumi, menyampaikan CBR yang melebihi piawaian global melalui:

Kepakaran transformer toroidal: Pengeluaran teras nanohabluran dalaman, automasi penggulungan ketepatan, dan ujian CBCT komprehensif memastikan ketepatan sensitiviti <±5%

Penyepaduan menegak: Dari pemprosesan bahan teras kepada pemasangan akhir, kawalan sepenuhnya ke atas komponen kritikal (pengubah toroidal, unit perjalanan elektronik, bekas acuan)

Infrastruktur ujian lanjutan: $3J+ dilaburkan dalam sistem ujian CBR bersepadu yang mampu mengesahkan arus lebihan dan baki semasa, ujian sensitiviti DC Jenis B dan pematuhan EMC

Strategi pensijilan global: Pematuhan berbilang standard membolehkan kemasukan pasaran yang lancar merentasi 100+ negara tanpa ujian berlebihan

Untuk spesifikasi teknikal, kajian penyelarasan terpilih, panduan aplikasi Jenis B atau penjadualan audit kilang, pasukan kejuruteraan kami menyediakan perundingan terus untuk memastikan seni bina perlindungan kebocoran bumi anda memenuhi kedua-dua keperluan keselamatan kakitangan dan objektif kesinambungan operasi.

View as

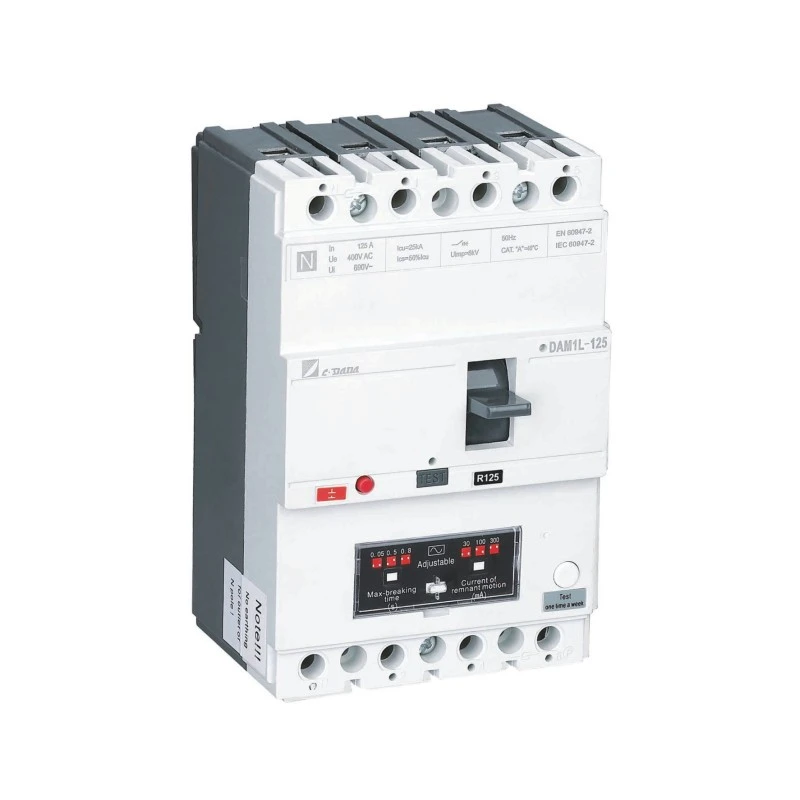

MCCB dengan Perlindungan Kebocoran

Sumber CDADA MCCB dengan Perlindungan Kebocoran (Siri DAM1L) daripada Shanghai DADA Electric, sebagai kilang yang boleh dipercayai, kami boleh menawarkan sokongan teknikal dan perkhidmatan OEM. 4P, 16–500A, kebocoran bumi boleh laras (30mA–1000mA), diperakui CE/CB/SEMKO. Ideal untuk kebakaran & keselamatan diri dalam bangunan, terowong & tapak industri.

Lihat Lagi >> Hantar Pertanyaan >>

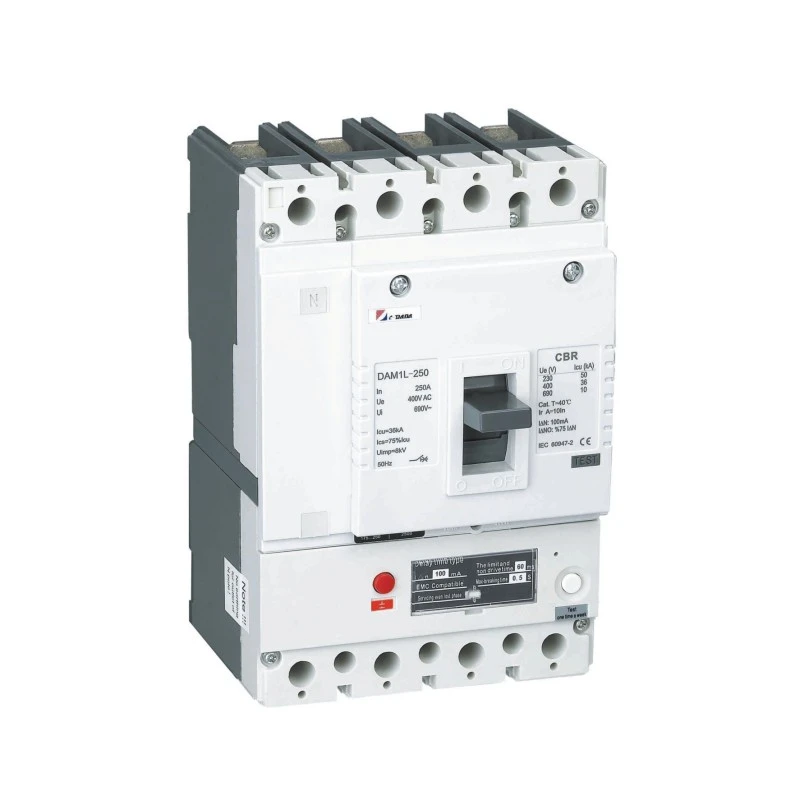

Pemutus Litar Jenis AC dengan Operasi Arus Baki

CDADA, pengilang profesional dengan pengalaman 40+ tahun, boleh menawarkan Pemutus Litar JENIS AC berkualiti tinggi dengan Operasi Arus Baki (DAM1L). 4P, 10–500A, CE/CB/SEMKO diperakui. CBR jenis AC sebenar untuk kebocoran sinusoidal sahaja. Sesuai untuk perlindungan kebakaran/peribadi kediaman & industri.

Lihat Lagi >> Hantar Pertanyaan >>

CDADA ialah Pemutus Litar Kebocoran Bumi pengilang dan pembekal di China. Kilang kami menyediakan pelbagai industri seperti sistem kuasa, automasi bangunan dan pembuatan industri, menawarkan penyelesaian OEM/ODM yang fleksibel.
