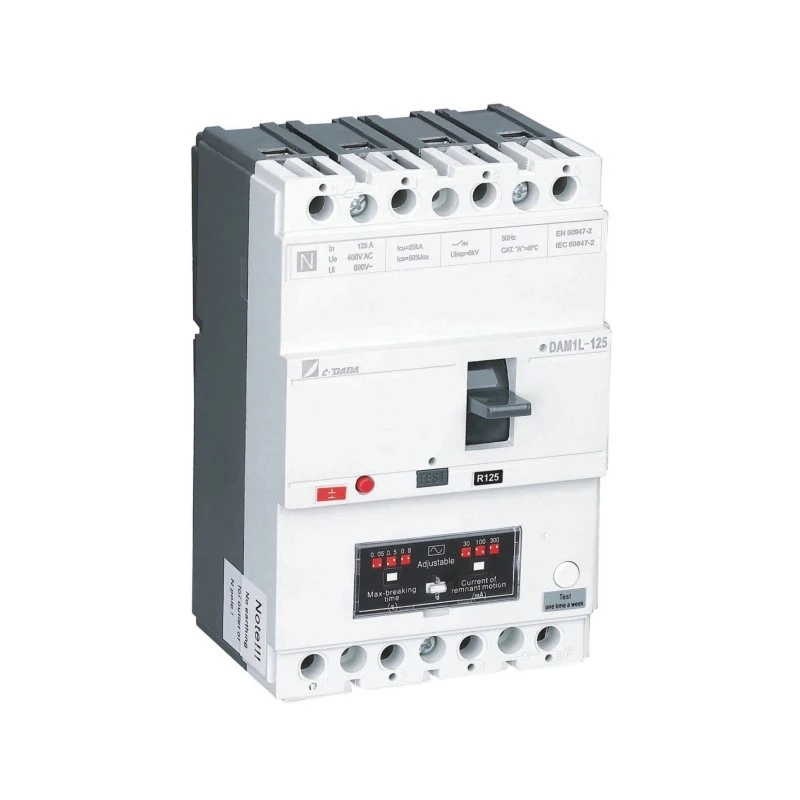

MCCB dengan Perlindungan Kebocoran

Tingkatkan keselamatan elektrik melebihi beban lampau dan perlindungan litar pintas dengan MCCB Siri DAM1L CDADA dengan Perlindungan Kebocoran pemutus litar bekas acuan bersepadu dengan fungsi arus baki terbina dalam (RCD/ELCB). Direka oleh pengilang profesional Shanghai DADA Electric CO., LTD mengikut piawaian antarabangsa, MCCB 4P kebocoran ini menggabungkan pengagihan kuasa berprestasi tinggi dengan pengesanan kerosakan tanah yang menyelamatkan nyawa dan kebakaran.

Dinilai daripada 10A hingga 500A pada 400V/415V, ia menawarkan arus operasi baki boleh laras (30mA–1000mA) dan kelewatan masa pilihan—membolehkan perlindungan yang disesuaikan untuk keselamatan diri (≤30mA) atau pencegahan kebakaran (100mA–500mA+). Dengan elektronik berkuasa berbilang fasa, ia kekal beroperasi walaupun satu fasa gagal atau voltan menurun kepada 50V, memastikan kebolehpercayaan yang tiada tandingan dalam infrastruktur kritikal seperti terowong, bangunan tinggi, hab pengangkutan dan loji perindustrian.

Spesifikasi Utama

Model: Siri DAM1L – MCCB Kebocoran Bumi (MCCB jenis CBR)

Tiang: 4P (standard; 3P tersedia atas permintaan)

Nilai Arus (Dalam): 10A – 500A

Voltan Ternilai: 400V / 415V AC, 50Hz

Voltan Penebat (Ui): 400V (≤160A), 690V (>250A)

Tetapan Arus Baki (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Kebolehlarasan: Pelarasan I△n dan masa perjalanan di tapak (segera atau tertunda)

Jenis Kapasiti Pecah:

Jenis B: Asas (Inm < 100A)

Jenis S: Standard

Jenis H: Pecah tinggi (>160A)

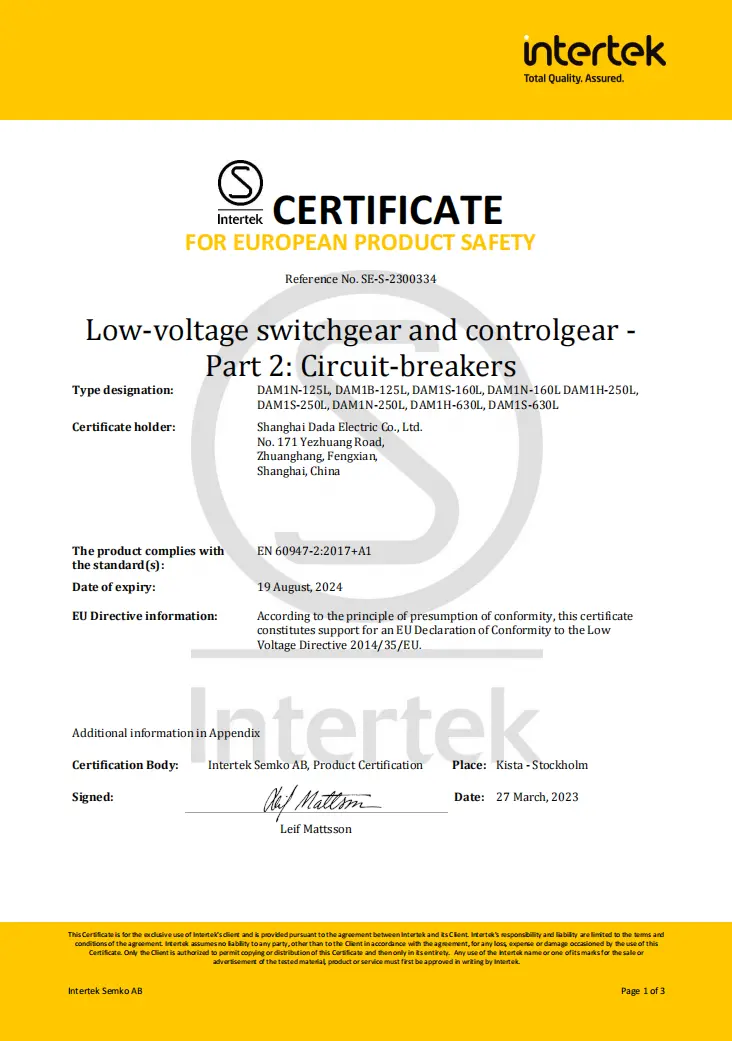

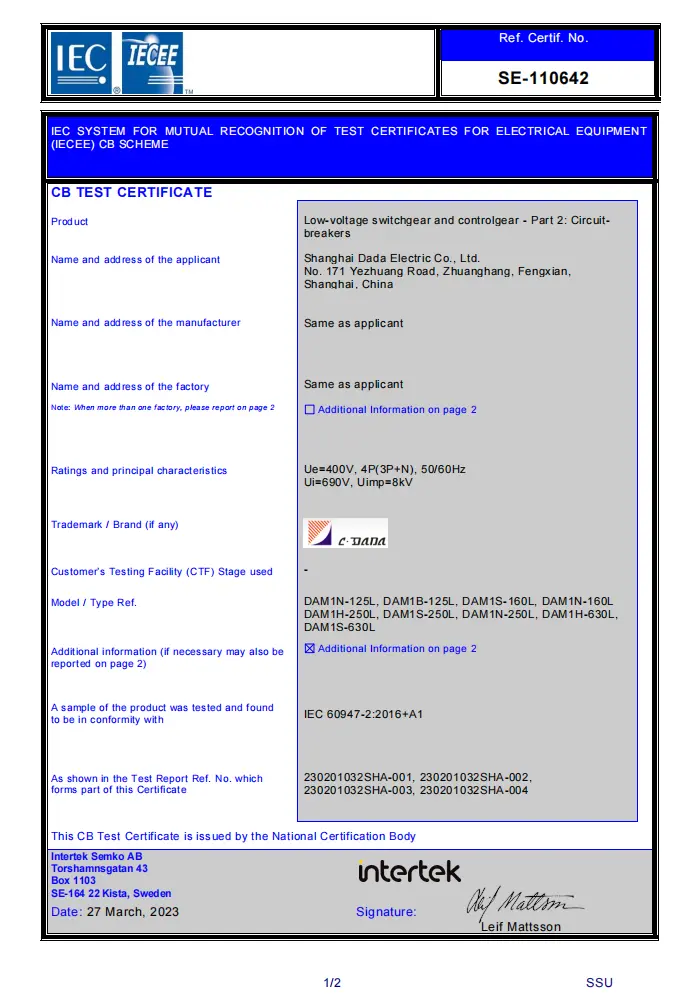

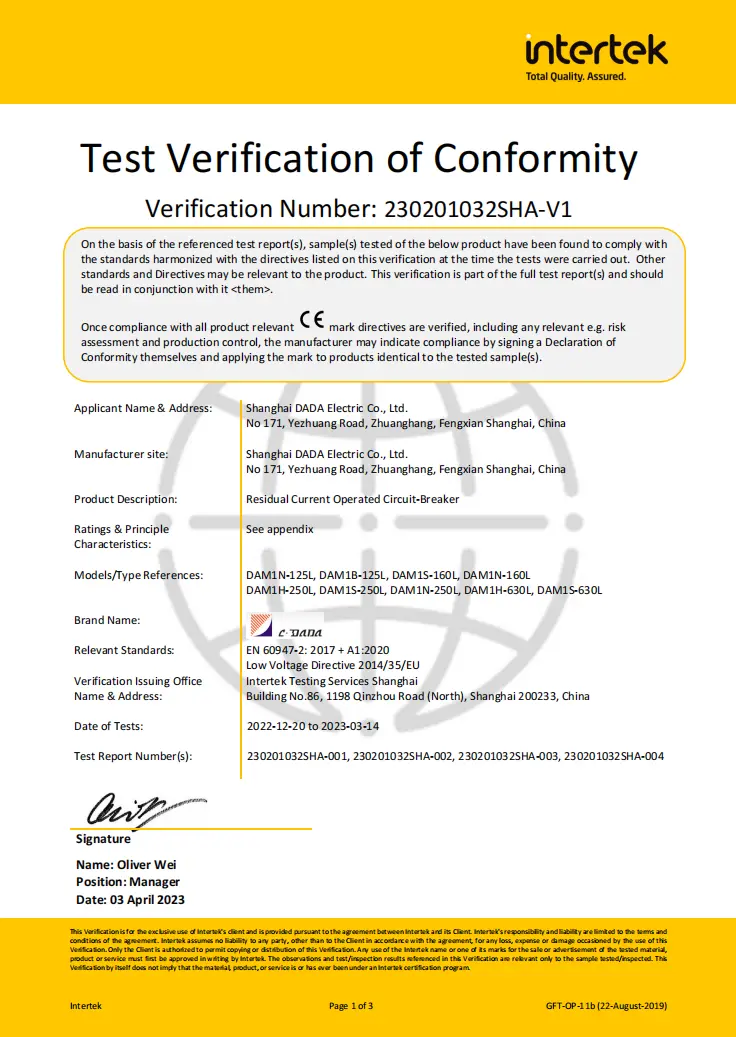

Persijilan: CE, CB, SEMKO

Ciri-ciri Utama:

★ Litar RCD berkuasa berbilang fasa → berfungsi hingga 50V

★ Asingkan kenalan utama & arcing

★ Butang ujian tekan ke perjalanan

★ Tetapan magnet boleh laras (0.8–1.0×In)

★ Keupayaan anti-gangguan EMI/RFI yang kuat

★ Rangkaian aksesori penuh: perjalanan shunt, kenalan tambahan/penggera, pemegang berputar

Lembaran data teknikal

Pemutus Litar Kebocoran Bumi(ELCB)

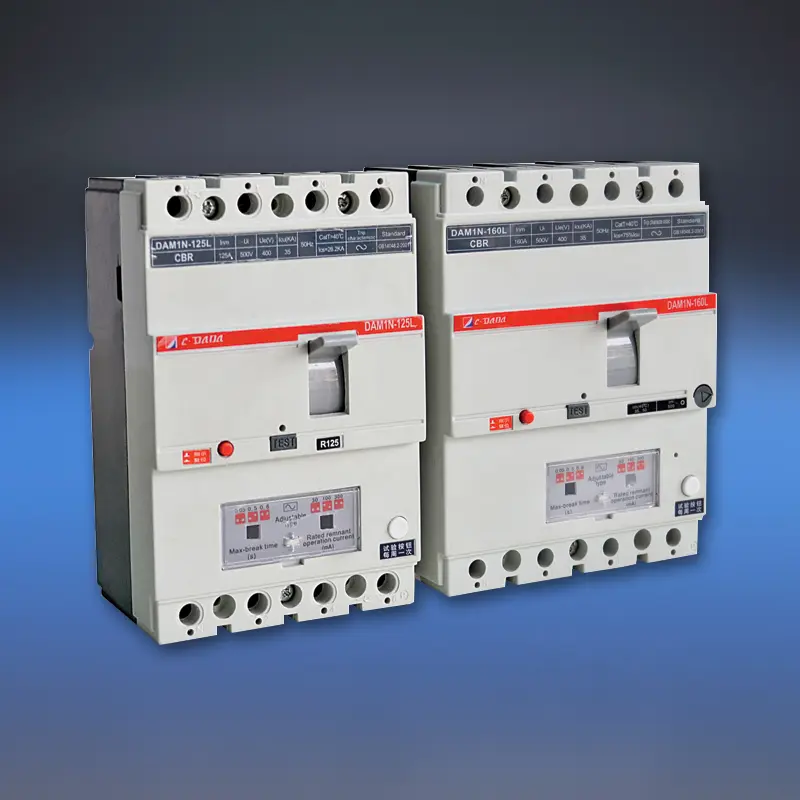

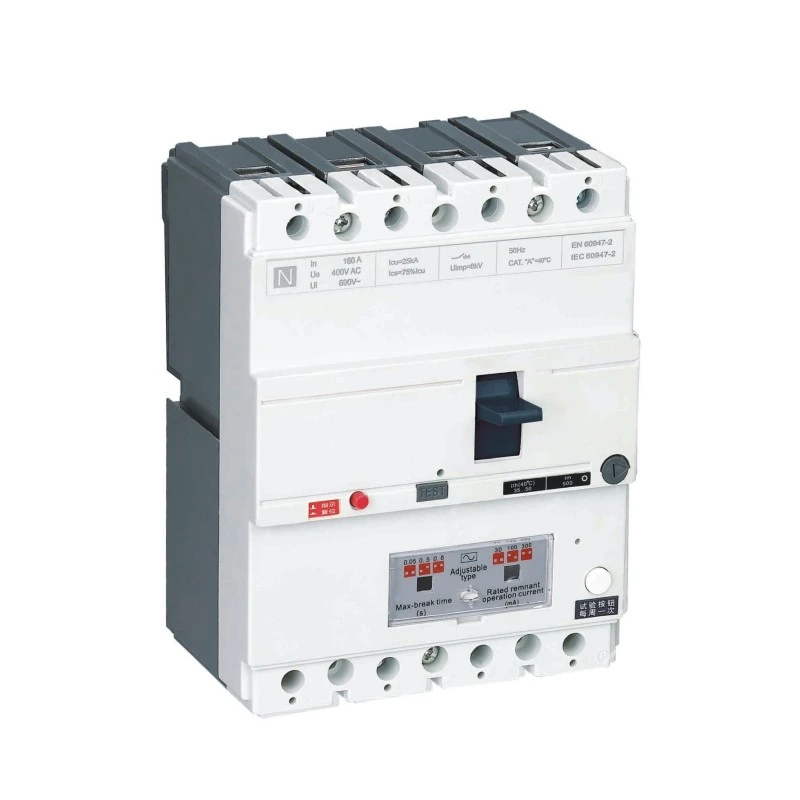

Model			DAM1-125L			DAM1-160L
Pecah Kod Kapasiti			B	N	S	B	N	S
Nilai Arus Saiz Bingkai- Inm (A)			125A			160A
Nilai Arus-Masuk(40,50 atau 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Bilangan Tiang			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(puncak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Ambang arus baki (mA)			100-300-500			100-300-500
Kelewatan masa(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Sifat Dielektrik (V)			2500			3000
jarak lonisasi (mm)			≤30/0			≤30/0
Ketahanan	Jumlah Kitaran		8000			8000
	Kehidupan Elektrik		1000			1000
	Kehidupan Mekanikal		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Litar utama		A/0			A/0
	Litar tambahan		AC-15			AC-15
Di Bawah Pelepasan Voltan			√			√
Pelepasan Shunt			√			√
Hubungan Bantuan			√			√
Kenalan Penggera			√			√
Kenalan Bantu dan Kenalan Penggera			√			√
Mengendalikan Mekanisme Operasi			√			√
Mekanisme Operasi Elektrik			√			√
Penutup terminal			√			√
Pemisah fasa			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Berat badan	Versi tetap 3P/4P		-			-
	Pemalam versi 3P/4P		-			-
	Lukis versi 3P/4P		-			-

Mengapa Memilih CDADA MCCB dengan Perlindungan Kebocoran?

★ Keselamatan Bersepadu Benar

Tidak seperti modul RCD tambahan, DAM1L mempunyai perlindungan kebocoran terbina dalam yang ditentukur kilang—memastikan penyelarasan sempurna dan menghapuskan isu keserasian.

★ Kuasa Berbilang Fasa untuk Litar RCD

RCD awal gagal jika satu fasa hilang. Reka bentuk CDADA menggunakan semua fasa untuk menggerakkan elektronik perlindungan, jadi ia terus berfungsi walaupun semasa kehilangan fasa atau undervoltage yang teruk.

★ Matlamat Perlindungan Dwi dalam Satu Peranti

◆ 30mA: Memenuhi keperluan IEC untuk perlindungan kejutan peribadi

◆ 100mA–1000mA: Mencegah kebakaran degradasi penebat daripada kerosakan tanah yang kecil dan berterusan

★ Medan Boleh Laras untuk Keadaan Dunia Sebenar

Perhalusi sensitiviti dan kelewatan masa untuk mengelakkan gangguan tersandung dalam persekitaran basah (cth., cuci kereta, ladang) sambil mengekalkan keselamatan.

★ Kebolehpercayaan Gred Perindustrian

Kapasiti pecah tinggi (jenis H), pemisahan arka teguh dan perlindungan terminal IP20+ menjadikannya sesuai untuk tetapan komersial dan perindustrian yang keras.

★ Pematuhan Global, Nilai Tempatan

Diperakui untuk Eropah (CE/CB), negara Nordic (SEMKO)—sesuai untuk projek eksport—dengan harga yang kompetitif daripada pengeluar China yang dipercayai.

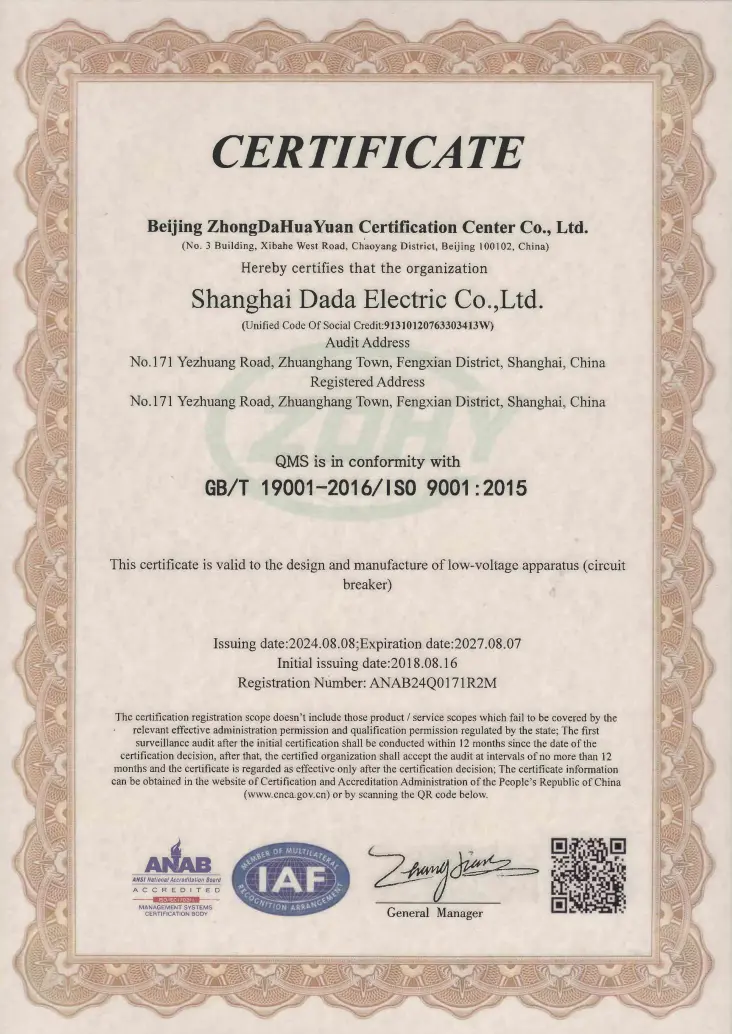

★ Kemudahan pembuatan kami diperakui di bawah Sistem Pengurusan Kualiti ISO9001:2015.

Aplikasi Biasa

Kediaman Bertingkat Tinggi: Pendapat utama atau panel lantai (300mA untuk pengurangan risiko kebakaran)

Terowong & Kereta Api Bawah Tanah: Infrastruktur kritikal yang memerlukan pengesanan kebocoran selamat gagal

Hospital & Sekolah: Perlindungan 30mA di kawasan basah (makmal, tandas)

Loji Perindustrian: Pengumpan motor dengan pemantauan kerosakan tanah

Tapak Pembinaan: Pengagihan kuasa sementara dengan perlindungan kakitangan

Soalan Lazim

S1: Apakah perbezaan antara MCCB standard dan MCCB dengan perlindungan kebocoran?

A1: MCCB standard hanya melindungi daripada beban lampau dan litar pintas. DAM1L menambah pengesanan arus sisa (kebocoran bumi)—tersandung apabila arus bocor ke tanah (cth., melalui seseorang atau penebat yang rosak), mengelakkan kejutan elektrik atau kebakaran.

S2: Bolehkah saya menggunakan RCD MCCB 100A untuk perlindungan diri?

A2: Hanya jika ditetapkan kepada 30mA. Arus undian (100A) mentakrifkan kapasiti beban; tetapan baki (I△n) mentakrifkan fungsi keselamatan. Untuk perlindungan kejutan, I△n mestilah ≤30mA, tanpa mengira In.

S3: Mengapa litar RCD memerlukan kuasa berbilang fasa?

A3: Jika dikuasakan oleh hanya satu fasa, kegagalan satu fasa akan melumpuhkan perlindungan kebocoran. Reka bentuk berbilang fasa CDADA memastikan RCD kekal aktif walaupun semasa kehilangan fasa atau voltan rendah (turun kepada 50V)—penting untuk kesinambungan keselamatan.

S4: Adakah MCCB kebocoran 4P sesuai untuk sistem TT atau TN-S?

J4: Ya—ia direka untuk sistem TT, TN-S dan IT. Reka bentuk 4P memecahkan semua fasa dan neutral, penting untuk sistem TT yang neutral tidak dibumikan dengan pasti di hulu.

S5: Mengapa memilih CDADA berbanding gabungan RCD + MCCB modular?

A5: CDADA DAM1L menawarkan:

● Jejak yang lebih kecil (bersepadu lwn. dua peranti)

● Penyelarasan terjamin (tiada risiko ketidakpadanan)

● Kos yang lebih rendah & kerumitan pendawaian

● Kebolehpercayaan yang lebih tinggi (unit tertutup tunggal)

● Kebolehlarasan di tapak tidak boleh dilakukan dengan RCD sensitiviti tetap
