Panduan Praktikal untuk Pemutus Litar Kes Acuan

2026-08-25 0 Tinggalkan saya mesej

Apa itu MCCB?

Sebuah MCCB -pemutus litar kes acuan— ialah peranti pelindung voltan rendah yang memutuskan sambungan litar secara automatik apabila ia mengesan keadaan beban lampau atau litar pintas. Tidak seperti fius, ia boleh ditetapkan semula dan digunakan semula selepas perjalanan. Di dalam bekas acuan, mekanisme trip magnet terma mengendalikan dua kerja: elemen terma bertindak balas kepada beban berlebihan yang berterusan, manakala elemen magnet bertindak balas serta-merta kepada kerosakan litar pintas. Hasilnya ialah perlindungan yang sepadan dengan cara beban elektrik sebenar berkelakuan.

Bila hendak memilih MCCB: penyuap masuk utama, panel pengedaran tiga fasa, litar motor besar atau mana-mana titik di mana prospek arus litar pintas melebihi apa yang boleh diganggu oleh MCB.

Apabila MCB mencukupi: sublitar akhir dengan beban sederhana dan tahap kerosakan rendah — papan kediaman, lampu dan litar soket.

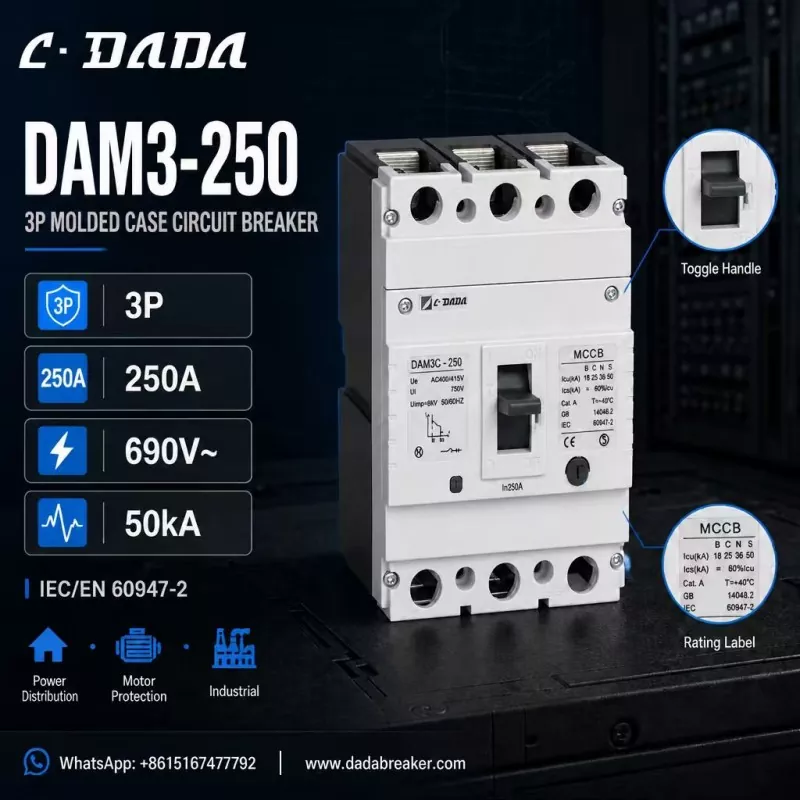

250A three-pole MCCB

Bagaimana untuk memilih MCCB yang betul

Arus berkadar (Dalam)

1. — padankan dengan beban berterusan, dan benarkan ruang kepala untuk memulakan arus motor.

Kapasiti pecah (Icu / Ics)

2. — mestilah lebih tinggi daripada arus litar pintas yang dijangka pada titik pemasangan. Semakin tinggi tahap kerosakan, semakin tinggi Icu yang anda perlukan.

tiang

3. — 3P untuk sistem tiga fasa, 4P di mana neutral juga memerlukan pemutusan sambungan.

Penilaian voltan

4. — semak voltan kendalian berkadar (Ue), voltan penebat (Ui) dan tahan impuls (Uimp) terhadap sistem.

Piawaian dan pensijilan

5. — Pematuhan IEC/EN 60947-2 dan penandaan CE adalah garis dasar untuk projek antarabangsa.

Permohonan

6. — perlindungan motor, pengagihan kuasa dan pemasangan industri mungkin memerlukan penarafan bingkai dan ciri perjalanan yang berbeza.

Seperti apa rupa MCCB 250A yang dinyatakan dengan baik:

Untuk membuat konkrit ini, pertimbangkan DAM3-250 daripada C·DADA Electric — MCCB tiga tiang 250A yang menggambarkan perkara yang perlu dicari dalam kelas peranti ini:

Konfigurasi 3P

● dengan arus berkadar 250A (In), sesuai untuk papan pengedaran tiga fasa

Penilaian voltan:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasiti pecah sehingga 50kA

● — Icu 18 / 25 / 36 / 50 kA merentas varian B / C / N / S, jadi pemasang boleh memadankan tahap kerosakan pada titik rangkaian yang berbeza

Pematuhan IEC/EN 60947-2 dan GB 14048.2

● bertanda CE, dengan pemegang togol ON/OFF yang jelas untuk status pengendalian yang boleh dilihat

● Dibina untuk pengagihan kuasa, perlindungan motor dan aplikasi perindustrian

Logik di sebalik spesifikasi ini: rangka 250A, 3 kutub dengan kapasiti pecah kelas 50kA merangkumi sebahagian besar keperluan pembina panel dan kontraktor — daripada papan pengedaran utama kepada litar penyuap motor — manakala pelbagai varian Icu membolehkan anda kos bersaiz betul berbanding tahap kerosakan sebenar.

Cadangan pemilihan

● Untuk litar akhir sehingga ~125A dengan tahap kerosakan rendah, MCB ialah pilihan yang menjimatkan.

● Untuk pengedaran utama, perlindungan motor dan suis industri, pilih MCCB dengan kapasiti pecah yang melebihi arus litar pintas prospektif pemasangan.

● Apabila ragu-ragu, besarkan satu kelas pada kapasiti pecah: perbezaan kos adalah kecil, manakala margin perlindungan boleh menjadi perbezaan antara kerosakan kecil dan gangguan besar.

Soalan lazim

S: Apakah MCCB?

A: Apemutus litar kes acuanialah peranti pelindung voltan rendah boleh reset yang memutuskan sambungan litar pada beban lampau atau litar pintas, direka untuk arus dan tahap kerosakan yang lebih tinggi daripada pemutus litar kecil.

S: Apakah maksud Icu pada MCCB?

J: Icu ialah kapasiti pemutus litar pintas muktamad — arus kerosakan maksimum yang boleh diganggu oleh pemutus. Ics ialah kapasiti pecah perkhidmatan, tahap ia boleh mengganggu berulang kali dan kekal beroperasi.

S: Bagaimanakah cara saya memilih kapasiti pecah untuk MCCB saya?

J: Pilih penarafan Icu yang lebih tinggi daripada arus litar pintas yang dijangka pada titik pemasangan. Papan pengedaran dengan kapasiti pengubah tinggi atau penyuap industri yang panjang biasanya memerlukan peranti kelas 36–50kA.

S: Apakah DAM3-250 MCCB?

A: DAM3-250 ialah pemutus litar kes acuan tiga kutub 250A daripada C·DADA Electric, berkadar sehingga 690V dengan kapasiti pecah sehingga 50kA, untuk pengagihan kuasa, perlindungan motor dan aplikasi perindustrian.
