A 125 Pemutus Litar Miniatur 15KAdireka untuk sistem elektrik yang memerlukan kapasiti arus tinggi dan perlindungan litar pintas yang boleh dipercayai. Tidak seperti MCB berkadar rendah konvensional, peranti berkapasiti pemecah tinggi 125A boleh menangani aplikasi pengedaran yang menuntut di mana arus kerosakan mungkin jauh lebih tinggi. Artikel ini menerangkan cara MCB 125 15KA berfungsi, maksud spesifikasi utamanya, tempat ia boleh digunakan, cara memilih dan memasangnya dengan betul dan apa yang perlu diperiksa oleh pasukan pembelian sebelum membuat pesanan. Ia juga meneroka ciri reka bentuk praktikal siri DAB7-125 daripada Shanghai DaDa Electric Co., Ltd., termasuk perlindungan magnet terma, reka bentuk mengehadkan arus, terminal kabel besar dan kapasiti pecah 15kA.
Jadual Kandungan
- Apakah Pemutus Litar Miniatur 125 15KA?
- Mengapa 125A dan 15KA Penting?
- Bagaimana Mekanisme Perlindungan Berfungsi?
- Ciri-ciri Mana yang Meningkatkan Prestasi Praktikal?
- Di manakah MCB 125 15KA Boleh Digunakan?
- Spesifikasi Utama untuk Diperiksa
- Cara Memilih Konfigurasi yang Betul
- Pertimbangan Pemasangan dan Penyelenggaraan
- Masalah Biasa dan Kebimbangan Pembelian
- Mengapa Shanghai DaDa Electric Co., Ltd.?
- Soalan Lazim
- Pertimbangan Akhir

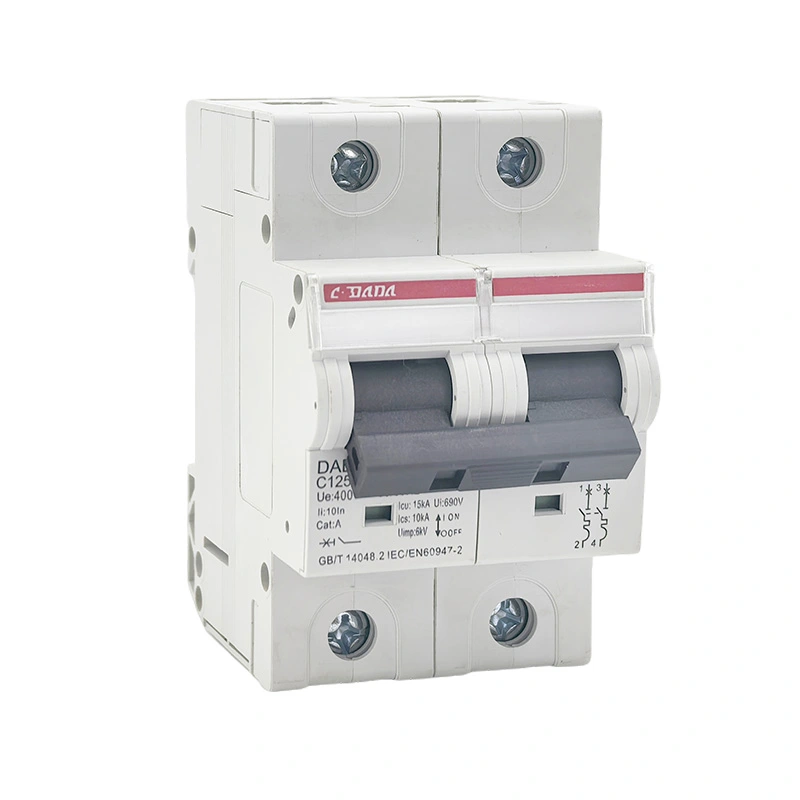

Apakah Pemutus Litar Miniatur 125 15KA?
Pemutus Litar Miniatur 125 15KA ialah peranti pelindung arus tinggi yang direka untuk mengganggu litar elektrik apabila keadaan arus tidak normal berlaku. Dalam penetapan produk, "125" secara amnya mengenal pasti arus terkadar sehingga 125A, manakala "15KA" merujuk kepada kapasiti pemutus litar pintas 15kA di bawah syarat dan standard ujian yang berkenaan.
Kedua-dua nombor ini menerangkan ciri elektrik yang berbeza. Penarafan 125A melibatkan arus yang direka bentuk untuk dibawa oleh pemutus dalam keadaan operasi tertentu. Angka 15kA berkaitan dengan tahap arus litar pintas prospektif yang boleh diganggu oleh pemutus dengan selamat di bawah keadaan yang ditetapkan.
Perbezaan ini penting apabila jurutera membandingkan pemutus litar. Arus berkadar yang lebih tinggi tidak secara automatik bermakna kapasiti pemutus litar pintas yang lebih tinggi. Kedua-dua nilai mesti dinilai berdasarkan ciri elektrik pemasangan.
Siri DAB7-125 daripada Shanghai DaDa Electric Co., Ltd. dibangunkan untuk aplikasi pengagihan kuasa industri dan komersial. Maklumat produknya yang diterbitkan mengenal pasti pilihan arus berkadar maksimum 125A dan kapasiti pecah tinggi termasuk 15kA. Pengilang juga menentukan perlindungan haba-magnet dan reka bentuk mengehadkan semasa.
Mengapa 125A dan 15KA Penting?
Sistem pengagihan elektrik boleh mengandungi tenaga kerosakan yang besar, terutamanya berhampiran dengan transformer, papan agihan, jentera perindustrian dan beban kuasa yang besar. Jika peranti pelindung terdedah kepada arus kerosakan melebihi keupayaan gangguan yang ditentukan, akibatnya boleh termasuk kerosakan peralatan, arka berlebihan dan risiko keselamatan yang serius.
Kapasiti pecah 15kA memberikan margin gangguan yang lebih tinggi daripada kebanyakan MCB kapasiti pecah rendah standard. Kesesuaian sebenar, bagaimanapun, bergantung pada prospek arus litar pintas pada titik pemasangan dan keperluan piawaian elektrik yang berkenaan.
| Parameter | Apa yang Ditunjukkannya | Mengapa Ia Penting |
|---|---|---|
| 125A | Nilai semasa | Menentukan julat pembawa arus biasa pemutus. |
| 15kA | Keupayaan gangguan litar pintas yang tinggi | Membantu pemutus mengganggu arus kerosakan tinggi yang ditentukan. |
| Perjalanan terma | Perlindungan beban berlebihan | Bertindak balas kepada keadaan semasa berlebihan yang berterusan. |
| Perjalanan magnet | Perlindungan litar pintas | Menyediakan operasi pantas semasa keadaan kerosakan teruk. |
| Had semasa | Pengurangan tenaga kerosakan | Boleh membantu mengehadkan tekanan yang diletakkan pada peralatan hiliran. |
Apabila mereka bentuk sistem pengagihan, pemutus hendaklah dipilih daripada pengiraan beban sebenar, penarafan konduktor, pengiraan arus kerosakan, voltan, kekerapan, konfigurasi kutub dan keperluan koordinasi dan bukannya daripada penarafan semasa sahaja.
Bagaimana Mekanisme Perlindungan Berfungsi?
MCB moden secara amnya menggabungkan dua prinsip tersandung utama: perlindungan haba dan perlindungan magnet. Kedua-dua mekanisme menangani pelbagai jenis peristiwa arus lampau.
Perlindungan terma bertindak balas terhadap keadaan beban lampau yang berterusan dari semasa ke semasa. Apabila arus melebihi tahap pengendalian yang dimaksudkan, haba menyebabkan elemen haba beroperasi dan membuka litar.
Perlindungan magnetik bertujuan untuk keadaan kerosakan arus tinggi. Tindak balas magnet yang kuat boleh mengaktifkan mekanisme perjalanan dengan cepat apabila litar pintas yang teruk berlaku.
Apabila sesentuh berpisah semasa gangguan kerosakan, arka elektrik mungkin terbentuk. Struktur pengurusan arka dalaman membantu mengawal dan memadamkan arka semasa gangguan.
Pembinaan pengehad arus boleh mengurangkan tenaga yang dibenarkan untuk melalui litar semasa kejadian litar pintas, membantu mengurangkan tekanan pada komponen yang disambungkan.
Maklumat produk DAB7-125 menerangkan fungsi perjalanan haba dan magnet, mekanisme bebas perjalanan dan reka bentuk mengehadkan semasa. Ciri ini amat berkaitan dengan aplikasi di mana peranti pelindung mesti bertindak balas secara konsisten terhadap kedua-dua beban lampau yang berpanjangan dan kerosakan arus tinggi.
Ciri-ciri Mana yang Meningkatkan Prestasi Praktikal?
Peralatan perlindungan elektrik tidak dinilai hanya oleh penarafan semasa tajuknya. Pembinaan mekanikal, reka bentuk terminal, bahan sentuhan, kaedah pelekap dan susunan kawalan arka dalaman semuanya boleh menjejaskan kebolehgunaan praktikal.
- Kapasiti pecah yang tinggi:Spesifikasi 15kA menyediakan keupayaan gangguan litar pintas yang lebih tinggi daripada kebanyakan MCB kapasiti pecah rendah konvensional.
- Terminal kabel besar:Siri DAB7-125 direka bentuk dengan terminal besar yang sesuai untuk konduktor tembaga dan aluminium sehingga 35mm² mengikut maklumat pengeluar yang diterbitkan.
- Mekanisme bebas perjalanan:Pemutus boleh mengekalkan fungsi perlindungannya walaupun semasa mekanisme pengendalian dipegang dalam kedudukan ON.
- Petunjuk hubungan positif:Petunjuk yang jelas tentang status hubungan boleh memudahkan pemeriksaan dan penyelenggaraan.
- Operasi terma-magnet:Keadaan lebihan yang berbeza boleh ditangani melalui mekanisme perjalanan pelengkap.
- Pemasangan DIN-rel:Pemasangan modular memudahkan pemasangan dalam peralatan pengedaran yang serasi.
- Kepungan kalis api:Maklumat DAB7-125 yang diterbitkan menentukan bahan perumahan kalis api PA66.
Butiran ini penting kepada pengedar dan penyepadu sistem kerana kecekapan pemasangan dan kebolehservisan boleh mempengaruhi jumlah pengalaman operasi, bukan hanya harga pembelian awal.
Di manakah MCB 125 15KA Boleh Digunakan?
MCB berkapasiti pemecah tinggi 125A boleh dipertimbangkan untuk sistem pengagihan elektrik yang mana arus litar dan paras kerosakan berada dalam julat pengendalian yang ditetapkan peranti. Persekitaran aplikasi biasa boleh termasuk kemudahan perindustrian, bangunan komersial, panel pengedaran peralatan dan litar arus lebih tinggi yang lain.
| Permohonan | Keperluan Biasa | Potensi Manfaat |
|---|---|---|
| Pengedaran perindustrian | Beban arus yang lebih tinggi dan keadaan kerosakan yang menuntut | Kapasiti arus tinggi dengan perlindungan litar pintas |
| Bangunan komersial | Perlindungan pengedaran yang boleh dipercayai | Perlindungan modular padat untuk litar pengedaran |
| Sistem jentera | Perlindungan untuk peralatan elektrik dan penyuap | Tindak balas arus lebih terma dan magnet |
| Panel pengedaran | Peranti perlindungan yang cekap ruang | Pemasangan DIN-rel dan pembinaan modular |
| Peralatan intensif kuasa | Arus litar yang lebih tinggi | Konfigurasi semasa berkadar sehingga 125A bergantung pada model yang dipilih |
Kesesuaian aplikasi mesti sentiasa disahkan terhadap reka bentuk elektrik yang lengkap. Voltan, kekerapan, arus kerosakan prospektif, saiz konduktor, suhu ambien, konfigurasi tiang dan peraturan pemasangan yang berkenaan boleh mengubah pemilihan pemutus yang sesuai.
Spesifikasi Utama untuk Diperiksa
Pembeli sering memberi tumpuan kepada "125A" dan "15kA" kerana ia mudah difahami. Walau bagaimanapun, perolehan profesional memerlukan semakan spesifikasi yang lebih luas.
| Spesifikasi | Soalan Pembelian |
|---|---|
| Nilai semasa | Adakah penarafan yang dipilih sepadan dengan beban litar yang dikira dan kapasiti pengalir? |
| Kapasiti pecah | Adakah kapasiti 15kA yang ditetapkan sesuai untuk arus kerosakan prospektif? |
| Voltan terkadar | Adakah pemutus sepadan dengan voltan sistem dan susunan pengagihan? |
| Bilangan tiang | Adakah litar memerlukan 1P, 2P, 3P, 4P atau konfigurasi lain? |
| Keluk perjalanan | Adakah ciri keluaran yang dipilih serasi dengan beban yang disambungkan? |
| Standard yang boleh digunakan | Adakah produk memenuhi piawaian yang diperlukan untuk pasaran sasaran dan pemasangan? |
| Kapasiti terminal | Bolehkah terminal selamat menampung konduktor yang ditentukan? |
| Kaedah pemasangan | Adakah pemasangan DIN-rel atau susunan pemasangan lain diperlukan? |
Contohnya, IEC 60947-2 dan IEC/EN 60898-1 menggunakan klasifikasi dan rangka kerja ujian yang berbeza untuk pemutus litar. Oleh itu, data pengeluar yang diterbitkan boleh mengandungi kedua-dua terminologi Icu dan Icn bergantung pada standard dan kategori produk. Pembeli harus mengesahkan dengan tepat penilaian yang digunakan pada voltan dan keadaan operasi pemasangan yang dimaksudkan.
Cara Memilih Konfigurasi yang Betul
Memilih Pemutus Litar Miniatur 125 15KA harus bermula dengan sistem elektrik dan bukannya katalog produk. Proses pemilihan yang mudah boleh mengurangkan risiko ketidakpadanan pemutus dengan litar.
- Tentukan arus reka bentuk.Kirakan jangkaan arus beban berterusan dan terputus-putus.
- Semak penilaian konduktor.Peranti pelindung hendaklah diselaraskan dengan arus yang dibenarkan kabel di bawah keadaan pemasangan sebenar.
- Tentukan bakal arus litar pintas.Kapasiti pecah yang dipilih hendaklah mencukupi untuk tahap kerosakan pada titik pemasangan.
- Sahkan voltan dan kekerapan.Pastikan pemutus dinilai untuk sistem elektrik.
- Pilih susunan tiang.Pertimbangkan keperluan untuk konduktor fasa dan neutral.
- Semak ciri perjalanan.Keluk perjalanan harus sesuai untuk beban yang disambungkan dan keadaan masuk yang dijangkakan.
- Sahkan piawaian dan pensijilan.Semak keperluan pasaran sasaran, spesifikasi projek dan peraturan elektrik tempatan.
- Sahkan keserasian fizikal.Sahkan dimensi, saiz terminal, keserasian DIN-rel dan jarak panel.
Pertimbangan Pemasangan dan Penyelenggaraan
Pemasangan yang betul adalah penting untuk mana-mana peranti pelindung arus tinggi. Malah pemutus litar yang direka dengan baik tidak dapat mengimbangi konduktor bersaiz tidak betul, terminal longgar, kandang yang tidak sesuai atau amalan pemasangan yang tidak betul.
- Sahkan model pemutus dan penarafan sebelum pemasangan.
- Asingkan bekalan elektrik dan ikut prosedur keselamatan yang berkenaan.
- Sahkan bahawa keratan rentas konduktor serasi dengan terminal.
- Sediakan konduktor dengan betul dan elakkan hujung kabel yang rosak atau tidak dilucutkan dengan betul.
- Ketatkan terminal mengikut keperluan yang ditetapkan pengeluar.
- Pastikan pemutus dipasang dengan selamat pada rel DIN yang serasi.
- Periksa bahawa kandang menyediakan perlindungan dan pelepasan yang sesuai.
- Periksa terminal secara berkala untuk tanda-tanda terlalu panas, perubahan warna atau kelonggaran mekanikal.
- Uji sistem perlindungan mengikut keperluan penyelenggaraan pemasangan.
Jadual penyelenggaraan harus mencerminkan persekitaran dan kitaran tugas. Pemasangan industri dengan beban tinggi, pensuisan yang kerap, habuk, getaran atau suhu tinggi mungkin memerlukan pemeriksaan yang lebih kerap daripada sistem pengedaran dalaman yang dimuatkan ringan.
Masalah Biasa dan Kebimbangan Pembelian
Pembeli MCB semasa tinggi kerap menghadapi beberapa cabaran praktikal. Menangani isu ini sebelum perolehan boleh mengelakkan kelewatan dan masalah pemasangan.
Sesetengah penyenaraian produk hanya menyebut "kapasiti pecah tinggi" generik. Pembeli harus meminta asas penilaian, standard, voltan dan ujian yang tepat.
Memilih 125A tanpa memeriksa kapasiti kabel dan arus reka bentuk sebenar boleh menimbulkan masalah koordinasi.
Konduktor yang lebih besar memerlukan terminal yang direka bentuk untuk menerima luas keratan rentas yang diperlukan. Keserasian terminal perlu disahkan sebelum pembelian.
Pembeli antarabangsa selalunya memerlukan spesifikasi teknikal, pensijilan, lukisan dan maklumat produk untuk kelulusan projek.
Pembekal profesional harus dapat memberikan data produk yang jelas dan membantu pembeli memahami perbezaan antara arus undian, kapasiti pecah, ciri perjalanan dan keperluan pemasangan.
Mengapa Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.membangunkan dan mengeluarkan produk perlindungan litar untuk aplikasi elektrik industri dan komersial. Portfolio produknya yang diterbitkan termasuk MCB, MCCB, RCBO, RCCB dan peralatan perlindungan litar yang berkaitan.
Siri DAB7-125 diposisikan untuk aplikasi yang memerlukan kapasiti arus yang lebih tinggi dan keupayaan pemutus litar pintas yang tinggi. Spesifikasi yang diterbitkan termasuk kapasiti pecah tinggi 15kA, fungsi trip magnet terma, reka bentuk mengehadkan arus, petunjuk sentuhan positif dan terminal yang sesuai untuk konduktor yang lebih besar. :contentReference[oaicite:1]{index=1}
Maklumat kilang pengilang juga menerangkan bengkel pengecapan, kimpalan titik, rivet, pengacuan suntikan dan pemasangan khusus, menyokong pengeluaran kedua-dua produk MCB dan MCCB. :contentReference[oaicite:2]{index=2}
Bagi pengedar, pemborong elektrik, pembina panel dan pelanggan OEM, jenis keupayaan pembuatan ini boleh berguna apabila bekalan produk yang konsisten, dokumentasi teknikal dan sokongan konfigurasi merupakan bahagian penting dalam keputusan pembelian.
| Keperluan Pembeli | Ciri DAB7-125 yang berkaitan |
|---|---|
| Perlindungan litar arus tinggi | Arus berkadar sehingga 125A |
| Keperluan litar pintas yang lebih tinggi | Sehingga 15kA kapasiti pecah mengikut maklumat produk yang diterbitkan |
| Perlindungan beban berlebihan | Fungsi perjalanan terma |
| Tindak balas litar pintas | Fungsi trip magnetik |
| Konduktor yang lebih besar | Terminal kabel besar direka untuk konduktor sehingga 35mm² mengikut maklumat pengilang |
| Pemasangan panel | Reka bentuk pemasangan DIN-rel modular |
Spesifikasi produk hendaklah sentiasa disahkan terhadap dokumentasi teknikal terkini sebelum kelulusan projek akhir, terutamanya apabila pemutus akan dipasang dalam persekitaran arus kerosakan tinggi atau sistem elektrik terkawal.
Soalan Lazim
15KA merujuk kepada kapasiti pemutus litar pintas 15kA di bawah syarat ujian tertentu yang berkenaan. Ia menunjukkan tahap prospek arus litar pintas yang direka bentuk untuk mengganggu peranti mengikut penilaian dan piawaian yang berkenaan.
Tidak. Pemilihan mesti mengambil kira kapasiti konduktor, ciri beban, voltan sistem, keadaan ambien, arus kerosakan, konfigurasi kutub dan keperluan elektrik yang berkenaan.
125A dikaitkan dengan arus terkadar pemutus, manakala 15kA merujuk kepada keupayaan gangguan litar pintasnya. Mereka menerangkan ciri-ciri berbeza peranti pelindung.
Ia boleh dipertimbangkan untuk litar pengedaran industri yang sesuai apabila sistem elektrik berada dalam penilaian dan keperluan pemasangan yang ditetapkan produk.
Tidak. Kapasiti pecah hanyalah satu faktor pemilihan. Voltan, arus undian, ciri perjalanan, penyelarasan konduktor, konfigurasi kutub dan keadaan pemasangan juga mesti dinilai.
Perlindungan terma menangani keadaan beban yang berterusan, manakala perlindungan magnet bertindak balas dengan pantas kepada keadaan kerosakan arus tinggi seperti litar pintas.
Maklumat DAB7-125 Shanghai DaDa Electric yang diterbitkan menyatakan bahawa terminal kabelnya yang besar sesuai untuk kabel tembaga dan aluminium sehingga 35mm². Susunan konduktor yang tepat hendaklah sentiasa disahkan dengan dokumentasi teknikal semasa sebelum pemasangan.
Pembeli harus meminta lembaran data teknikal, piawaian yang berkenaan, voltan terkadar, data kapasiti pecah, ciri perjalanan, lukisan dimensi, maklumat terminal, pensijilan dan butiran pembungkusan yang berkaitan dengan pasaran destinasi.
Pertimbangan Akhir
Pemutus Litar Miniatur 125 15KA menangani gabungan keperluan tertentu: kapasiti arus yang agak tinggi dan keupayaan gangguan litar pintas yang dipertingkatkan. Untuk jurutera dan pasukan pembelian, memahami perkara yang diwakili oleh setiap penilaian adalah penting untuk membuat keputusan teknikal yang betul.
Pertimbangan yang paling penting melangkaui angka "125A" dan "15kA". Penilaian lengkap hendaklah termasuk voltan terkadar, arus kerosakan, ciri perjalanan, konfigurasi kutub, keserasian konduktor, piawaian yang berkenaan, persekitaran pemasangan dan dimensi fizikal.
Siri DAB7-125 daripada Shanghai DaDa Electric Co., Ltd. menggabungkan perlindungan arus tinggi dengan operasi magnet terma, reka bentuk mengehadkan arus, terminal kabel besar dan kapasiti pecah yang diterbitkan sehingga 15kA. Ciri-ciri ini menjadikan produk itu relevan dengan pelbagai aplikasi pengedaran industri dan komersial apabila dipadankan dengan betul dengan sistem elektrik.
Bina Penyelesaian Perlindungan yang Lebih Boleh Dipercayai
Mencari Pemutus Litar Miniatur 125 15KA untuk pengedaran industri, sistem kuasa komersial, panel elektrik atau projek OEM?Shanghai DaDa Electric Co., Ltd.boleh memberikan maklumat produk dan sokongan teknikal untuk keperluan permohonan anda.
Kongsi arus undian anda, voltan sistem, konfigurasi kutub, kapasiti pecah yang diperlukan dan keadaan aplikasi dengan pasukan kami. Untuk spesifikasi produk, perundingan projek atau keperluan pembelian pukal,hubungi kamiuntuk membincangkan penyelesaian perlindungan litar yang sesuai.
