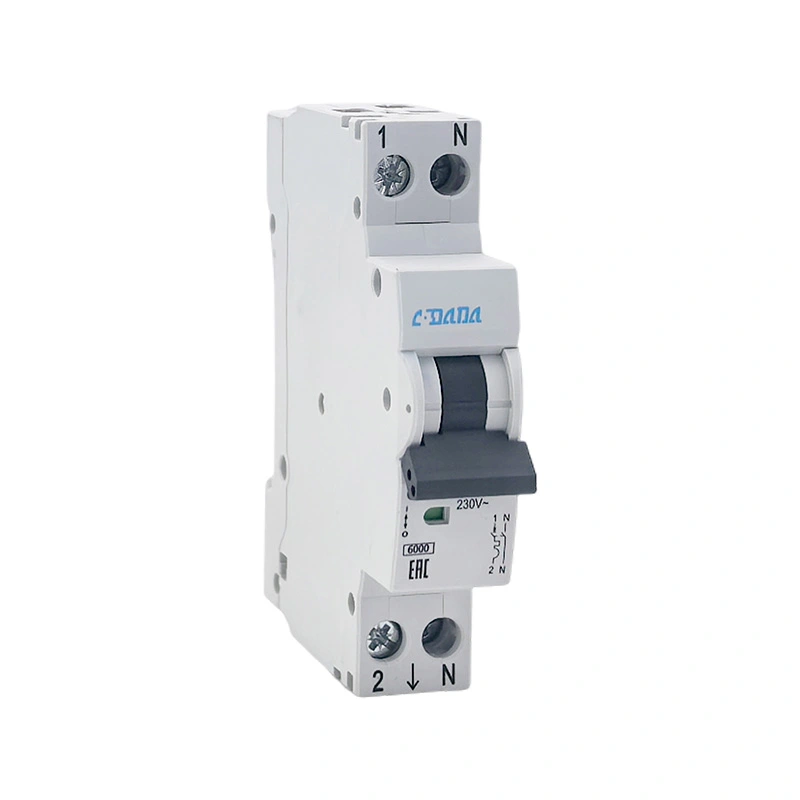

Mengapa Pemutus Litar Miniatur DPN 6KA Penting untuk Perlindungan Elektrik Moden?

A Pemutus Litar Miniatur DPN 6KAdireka bentuk untuk memberikan perlindungan yang boleh dipercayai terhadap beban lampau dan litar pintas sambil menggabungkan dimensi padat dengan pemasangan praktikal. Konfigurasi DPN biasanya dikaitkan dengan susunan 1P+N, manakala 6KA merujuk kepada kapasiti pemutus litar pintas berkadar 6 kA di bawah piawaian yang berkenaan dan keadaan ujian yang ditetapkan. Panduan ini menerangkan maksud Pemutus Litar Miniatur DPN 6KA, cara ia berfungsi, mengapa kapasiti pecahnya penting, di mana ia boleh digunakan, cara memilih dan memasangnya dengan betul, dan perkara yang perlu dipertimbangkan oleh pembeli semasa mendapatkan peralatan perlindungan litar.

Apakah Maksud Pemutus Litar Miniatur DPN 6KA?

Pemutus Litar Miniatur, biasanya disingkatkan sebagai MCB, ialah peranti pensuisan pelindung automatik yang digunakan untuk mengganggu arus elektrik apabila keadaan tidak normal berlaku. Tidak seperti fius konvensional yang biasanya perlu diganti selepas operasi, MCB secara amnya boleh ditetapkan semula selepas kerosakan telah disiasat dan litar dianggap selamat.

IstilahDPNlazimnya digunakan untuk menggambarkan kompakKonfigurasi 1P+N, di mana peranti itu menggabungkan perlindungan pada konduktor fasa sambil juga menukar konduktor neutral. Susunan dalaman yang tepat dan sama ada neutral dilindungi atau hanya ditukar bergantung pada reka bentuk produk tertentu. Oleh itu, pembeli harus mengesahkan dokumentasi teknikal pengeluar dan bukannya mentafsir singkatan sahaja.

The6KAmenandakan, biasanya ditulis sebagai6 kA, menunjukkan kapasiti pemutus litar pintas berkadar 6 kA di bawah piawaian yang berkaitan, keadaan ujian, voltan dan spesifikasi produk. Dari segi praktikal, ia menunjukkan tahap arus litar pintas prospektif yang pemutus direka bentuk untuk mengganggu dengan selamat di bawah keadaan yang ditentukan.

Gabungan konfigurasi padat dan keupayaan gangguan litar pintas yang ditakrifkan ini menjadikan Pemutus Litar Miniatur DPN 6KA berguna untuk banyak aplikasi pengagihan voltan rendah di mana ruang panel dan perlindungan litar boleh dipercayai adalah penting.

Bagaimanakah Pemutus Litar DPN 6KA Berfungsi?

Pemutus litar miniatur biasa menggunakan prinsip perlindungan haba dan magnet. Mekanisme terma bertindak balas kepada arus lebih yang berterusan, manakala mekanisme magnet bertujuan untuk bertindak balas dengan pantas kepada keadaan kerosakan arus tinggi seperti litar pintas.

• Perlindungan beban berlebihan:Apabila arus kekal melebihi paras operasi normal litar untuk tempoh yang mencukupi, mekanisme haba boleh menyebabkan pemutus tersandung.
• Perlindungan litar pintas:Arus kerosakan yang tinggi boleh mengaktifkan mekanisme trip magnet, membolehkan litar terganggu dengan cepat.
• Penukaran manual:Pemegang pengendalian membolehkan litar dihidupkan atau dimatikan semasa operasi biasa apabila produk direka bentuk untuk fungsi tersebut.
• Pengasingan sesar:Dalam susunan DPN, konduktor fasa dan neutral boleh diputuskan mengikut reka bentuk pensuisan yang ditentukan peranti.
• Pengedaran padat:Faktor bentuk yang sempit boleh membantu panel elektrik menampung lebih banyak litar dalam ruang rel DIN yang terhad.

Tujuan pemutus bukan semata-mata untuk menghentikan elektrik. Ia mesti mengganggu arus tidak normal dalam keadaan yang telah direka bentuk sambil kekal boleh dipercayai semasa operasi biasa. Oleh itu, penyelarasan yang betul dengan peranti perlindungan huluan dan hiliran adalah penting.

Atas sebab ini, memilih pemutus hanya berdasarkan saiz fizikal atau arus nominalnya boleh menimbulkan masalah. Spesifikasi elektrik yang lengkap hendaklah sentiasa disemak sebelum pemasangan.

Mengapa Kapasiti Pecah 6KA Penting?

Kapasiti pecah adalah salah satu spesifikasi yang paling penting untuk difahami apabila membeli pemutus litar kecil. Penarafan 6 kA bermakna pemutus mempunyai kapasiti litar pintas terkadar sebanyak6,000 amperedi bawah syarat ujian yang ditetapkan.

Ini tidakbukanbermakna bahawa pemutus harus terus membawa 6,000 A. Arus terkadar pemutus adalah spesifikasi yang berasingan. Sebagai contoh, pemutus mungkin mempunyai arus terkadar yang sesuai untuk lampu atau litar soket sambil mempunyai kapasiti pemutus litar pintas 6 kA.

Untuk pemasangan baharu, arus litar pintas yang berpotensi pada titik pemasangan hendaklah dinilai oleh profesional elektrik yang berkelayakan. Pemutus yang dipilih harus mempunyai kapasiti pecah yang mencukupi untuk pemasangan dan mematuhi keperluan tempatan yang berkenaan.

Apakah Faedah Utama?

Pemutus litar miniatur DPN 6KA yang ditentukan dengan betul boleh menangani beberapa cabaran biasa dalam sistem pengedaran elektrik padat.

Satu lagi kelebihan praktikal ialah organisasi litar yang lebih mudah. Daripada membenarkan satu peranti pelindung memberikan terlalu banyak beban, papan pengedaran yang dirancang dengan betul boleh membahagikan beban elektrik kepada litar individu. Ini menjadikan penyelesaian masalah lebih mudah dan boleh membantu mengehadkan kesan kerosakan kepada litar yang terjejas.

Di Mana Ia Biasa Digunakan?

Pemutus DPN 6KA boleh dipertimbangkan untuk pelbagai aplikasi pengedaran voltan rendah, dengan syarat penarafan elektrik dan keperluan pensijilan sepadan dengan pemasangan.

• Papan pengedaran kediaman
• Sistem elektrik pangsapuri dan bangunan
• Litar lampu
• Soket dan litar tujuan am
• Bangunan komersial kecil
• Pejabat dan kemudahan runcit
• Panel kawalan dan litar pengedaran peralatan
• Pemasangan elektrik industri ringan
• Litar tambahan dalam kabinet elektrik

Ia boleh berguna terutamanya dalam peralatan pengedaran padat di mana pemasang perlu mengimbangi perlindungan litar dengan ruang pelekap yang tersedia. Walau bagaimanapun, kesesuaian aplikasi tidak boleh ditentukan daripada nama produk sahaja.

Jenis beban, saiz konduktor, kaedah pemasangan, suhu ambien, tahap kerosakan, sistem voltan, susunan pembumian dan peraturan elektrik tempatan semuanya perlu dipertimbangkan sebelum model tertentu dipilih.

Apakah yang Perlu Diperiksa oleh Pembeli Sebelum Pemilihan?

Salah satu kesilapan pembelian terbesar ialah memilih pemutus berdasarkan hanya pada arus undiannya atau tanda 6 kA. Semakan spesifikasi yang lebih lengkap boleh mengurangkan masalah keserasian, kelewatan pemasangan dan kos penggantian yang tidak perlu.

1. Nilai semasa:Pilih mengikut reka bentuk litar dan beban yang dijangkakan daripada hanya memilih penarafan terbesar yang tersedia.
2. Voltan terkadar:Sahkan bahawa pemutus sesuai untuk voltan dan frekuensi sistem elektrik.
3. Konfigurasi tiang:Sahkan sama ada susunan yang diperlukan ialah 1P+N dan fahami konduktor yang dilindungi dan ditukar.
4. Kapasiti pecah:Sahkan bahawa penarafan 6 kA adalah mencukupi untuk arus kerosakan prospektif di titik pemasangan.
5. Keluk perjalanan:Semak ciri tersandung yang diperlukan berdasarkan beban dan tingkah laku masuk.
6. Piawaian dan pensijilan:Minta laporan ujian, pengisytiharan dan dokumen pensijilan yang berkaitan yang berkenaan dengan pasaran sasaran.
7. Keserasian terminal:Semak julat saiz konduktor, pembinaan terminal, keperluan mengetatkan dan kebolehcapaian sambungan.
8. Keserasian DIN-rel:Sahkan bahawa dimensi fizikal sesuai dengan kepungan pengedaran yang dimaksudkan.
9. Persekitaran operasi:Pertimbangkan suhu, kelembapan, ketinggian, habuk, getaran dan keadaan persekitaran yang lain.
10. Konsistensi pembekal:Untuk projek yang memerlukan pesanan berulang, sahkan keupayaan pengeluaran dan prosedur kawalan kualiti.

Bagi pengedar, satu lagi pertimbangan penting ialah konsistensi produk. Pemutus yang memenuhi spesifikasi dalam satu penghantaran tetapi berbeza dengan ketara dalam kelompok kemudian boleh mencipta risiko inventori dan projek. Oleh itu, pembeli harus membincangkan prosedur kawalan kualiti, piawaian pemeriksaan, pembungkusan, pelabelan dan keperluan pesanan berulang dengan pembekal terlebih dahulu.

Apa yang Perlu Dipertimbangkan Semasa Pemasangan?

Pemasangan elektrik hendaklah dilakukan oleh profesional yang berkelayakan dan mengikut arahan pengilang dan kod elektrik yang berkenaan. Malah pemutus DPN 6KA yang dinyatakan dengan betul boleh berprestasi buruk jika ia dipasang dengan tidak betul.

• Nyahtenaga pemasangan sebelum bekerja pada peralatan pengedaran.
• Sahkan voltan litar dan susunan pendawaian sebelum penyambungan.
• Pasang pemutus dengan selamat pada rel DIN atau sistem pelekap yang sesuai.
• Gunakan konduktor dalam julat saiz yang ditetapkan pengeluar.
• Gunakan tork pengetatan terminal yang ditentukan.
• Pastikan penghalaan konduktor kemas dan elakkan tekanan mekanikal yang tidak perlu pada terminal.
• Sahkan sambungan fasa dan neutral mengikut rajah pendawaian produk.
• Periksa sama ada kandang menyediakan jarak, pengudaraan dan perlindungan yang mencukupi.
• Lakukan ujian elektrik yang sesuai sebelum menghidupkan litar yang telah siap.

Sambungan terminal patut diberi perhatian khusus. Sambungan elektrik yang longgar boleh mencipta rintangan dan haba, manakala konduktor yang tidak disediakan dengan betul boleh menjejaskan kestabilan mekanikal sambungan. Oleh itu, pemasangan hendaklah mengikut penyediaan konduktor dan keperluan tork yang ditetapkan oleh pengeluar.

Jangan sekali-kali menggunakan pemutus sebagai pengganti reka bentuk litar yang betul. Peranti pelindung berfungsi sebagai sebahagian daripada sistem elektrik lengkap yang merangkumi konduktor, beban, perlindungan huluan, pembumian dan komponen keselamatan lain.

Bagaimanakah DPN 6KA Berbanding Dengan Konfigurasi MCB Konvensional?

Perbandingan tidak bermakna bahawa satu konfigurasi adalah lebih baik secara universal. Reka bentuk yang sesuai bergantung pada sistem elektrik, peraturan tempatan, ruang panel yang tersedia, susunan pengasingan yang diperlukan, dan penyelarasan dengan peralatan perlindungan lain.

Bagaimana Prestasi Boleh Dikekalkan?

Pemutus litar miniatur secara amnya memerlukan penyelenggaraan rutin yang terhad, tetapi sistem elektrik di sekeliling masih perlu diperiksa secara berkala. Tersandung yang kerap tidak dapat dijelaskan tidak boleh diabaikan.

• Periksa terminal untuk tanda-tanda terlalu panas, perubahan warna atau kerosakan.
• Periksa sambungan yang longgar semasa penyelenggaraan elektrik berjadual.
• Pastikan kandang pengedaran bersih dan bebas daripada habuk atau lembapan yang berlebihan.
• Pantau perjalanan berulang dan siasat punca asas.
• Gantikan pemutus yang menunjukkan kerosakan mekanikal atau tingkah laku operasi yang tidak normal.
• Jangan set semula pemutus berulang kali tanpa mengenal pasti sebab ia tersandung.

Pemutus yang tersandung berulang kali mungkin menunjukkan beban lampau, litar pintas, masalah penebat, kerosakan peralatan, pemilihan pemutus yang salah atau isu lain dalam pemasangan. Kakitangan yang berkelayakan harus mendiagnosis masalah sebelum mengembalikan litar kepada operasi normal.

Ia juga berguna untuk mengekalkan pelabelan panel yang tepat. Pengenalpastian litar yang jelas boleh menjadikan pemeriksaan dan penyelenggaraan masa hadapan lebih cekap, terutamanya dalam bangunan komersial dan kabinet elektrik yang lebih besar.

Apa yang Anda Perlu Harapkan Daripada Pengilang Yang Boleh Dipercayai?

Apabila mendapatkan produk Miniature Circuit Breaker DPN 6KA untuk pengedaran borong, projek elektrik, aplikasi OEM atau pemasangan panel, kualiti produk hanyalah sebahagian daripada keputusan pembelian. Dokumentasi yang konsisten, kawalan pengeluaran, komunikasi dan sokongan selepas jualan juga boleh memberi kesan penting kepada kejayaan projek.

Shanghai DaDa Electric Co., Ltd.ialah sumber pembekal yang berpotensi untuk pelanggan yang mencari produk perlindungan elektrik dan penyelesaian pemutus litar yang berkaitan. Apabila menilai mana-mana pengilang, pembeli harus meminta lembaran data produk dan dokumentasi pematuhan yang berkenaan, menjelaskan konfigurasi model yang tepat dan mengesahkan keperluan pengeluaran dan pemeriksaan sebelum membuat pesanan pukal.

Bagi pengimport dan pengedar, komunikasi amat penting. Sebelum mengesahkan pembelian, adalah berguna untuk menetapkan model produk yang tepat, spesifikasi elektrik, kuantiti, kaedah pembungkusan, pelabelan, keperluan penghantaran, prosedur pemeriksaan dan dokumentasi. Ini membantu mengurangkan salah faham antara pembeli, pengilang dan pelanggan akhir.

Soalan Lazim

1. Apakah maksud 6KA pada pemutus litar kecil?

6KA, lebih biasa ditulis sebagai 6 kA, menunjukkan kapasiti putus litar pintas berkadar 6,000 ampere di bawah keadaan ujian yang ditetapkan. Ia bukan arus operasi biasa pemutus.

2. Apakah maksud DPN dalam pemutus litar?

DPN biasanya dikaitkan dengan konfigurasi 1P+N. Fungsi perlindungan dan pensuisan yang tepat bergantung pada reka bentuk pengeluar, jadi lembaran data produk perlu diperiksa sebelum pemasangan.

3. Adakah pemutus 6 kA sesuai untuk setiap pemasangan elektrik?

Tidak. Kapasiti pemecahan mestilah sesuai untuk arus litar pintas di lokasi pemasangan. Voltan terkadar, arus, ciri perjalanan, keadaan pemasangan, dan peraturan yang berkenaan juga mesti dipertimbangkan.

4. Adakah 6 kA bermakna pemutus boleh membawa 6,000 A secara berterusan?

Tidak. Nilai 6 kA berkaitan dengan keupayaan gangguan litar pintas, bukan kapasiti bawaan arus berterusan. Arus undian adalah spesifikasi yang berasingan.

5. Bolehkah pemutus DPN 6KA digunakan di papan agihan kediaman?

Ia boleh sesuai untuk aplikasi kediaman tertentu apabila penilaian elektrik, konfigurasi, dimensi, pensijilan dan keperluan pemasangan produk sepadan dengan litar dan peraturan tempatan.

6. Apakah maklumat yang perlu saya berikan semasa meminta sebut harga?

Sediakan arus terkadar, voltan terkadar, konfigurasi kutub, ciri perjalanan, kapasiti pecah, kuantiti, pasaran sasaran, piawaian terpakai, keperluan pembungkusan dan sebarang keperluan OEM atau pelabelan. Ini membantu pembekal menilai keperluan dengan lebih cekap.

7. Mengapakah pemutus litar miniatur berulang kali?

Tersandung berulang boleh disebabkan oleh beban lampau, litar pintas, peralatan yang rosak, masalah pendawaian, pemilihan pemutus yang tidak sesuai atau kerosakan elektrik yang lain. Puncanya harus dikenal pasti oleh kakitangan yang berkelayakan dan bukannya menetapkan semula pemutus berulang kali.

8. Adakah DPN sama dengan pemutus litar dua kutub?

Tak semestinya. Walaupun peranti DPN mungkin melibatkan pensuisan fasa dan neutral, perlindungan dalamannya dan susunan pensuisan boleh berbeza daripada peranti pelindung dua kutub konvensional. Sentiasa periksa gambarajah pendawaian pengeluar dan spesifikasi teknikal.

9. Apakah perbezaan antara arus undian dan kapasiti pecah?

Arus berkadar berkaitan dengan arus yang direka bentuk untuk dibawa oleh pemutus semasa operasi biasa di bawah keadaan tertentu. Kapasiti putus berkaitan dengan keupayaannya untuk mengganggu arus litar pintas tertentu dengan selamat.

10. Apakah spesifikasi yang paling penting semasa memesan pemutus DPN 6KA?

Tiada spesifikasi tunggal yang digunakan untuk setiap pemasangan. Arus ternilai, voltan, konfigurasi kutub, ciri perjalanan, kapasiti pecah, piawaian yang berkenaan, dimensi fizikal dan keadaan pemasangan semuanya harus diperiksa bersama.

Hubungi Kami untuk Penyelesaian Pemutus Litar Miniatur DPN 6KA

Memilih pemutus litar yang betul adalah mengenai pemadanan prestasi perlindungan dengan keperluan sebenar pemasangan elektrik. Pemutus Litar Miniatur DPN 6KA boleh menawarkan gabungan praktikal konfigurasi padat, perlindungan beban lampau, keupayaan gangguan litar pintas dan pengurusan litar yang mudah apabila dinyatakan dan dipasang dengan betul.

Jika anda mencari sumberPemutus Litar Miniatur DPN 6KAproduk untuk papan pengedaran, projek elektrik, aplikasi OEM atau bekalan borong,Shanghai DaDa Electric Co., Ltd.boleh memberikan maklumat produk dan membincangkan keperluan teknikal anda.Hubungi kamidengan penilaian semasa, voltan, kuantiti, aplikasi dan pasaran destinasi yang anda perlukan untuk membincangkan penyelesaian yang sesuai. Hubungi Shanghai DaDa Electric Co., Ltd. untuk membincangkan spesifikasi, sampel, pesanan pukal dan keperluan projek.
