Mengapa Perlindungan Litar DC Menjadi Kritikal untuk Masa Depan Sistem Kuasa?

Industri kuasa global semakin bergantung kepada arus terus. Tatasusunan fotovoltaik suria, sistem penyimpanan tenaga bateri, stesen pengecasan kenderaan elektrik, peralatan telekomunikasi dan pusat data semuanya mengandungi bahagian DC yang penting. Apabila aplikasi ini berkembang, perlindungan litar bergerak daripada komponen sokongan ke bahagian tengah keselamatan sistem. APemutus litar DCmesti memutuskan sambungan arus abnormal dengan cepat dan selamat, mengehadkan kerosakan pada kabel, penukar, bateri dan peralatan yang disambungkan.

Mengganggu DC secara teknikalnya berbeza daripada mengganggu AC. Dalam litar AC, arus secara semula jadi melintasi sifar berkali-kali sesaat, yang membantu memadamkan arka elektrik. DC tidak mempunyai lintasan sifar semula jadi, jadi arka boleh kekal stabil selepas sesentuh dipisahkan. Oleh itu, pemutus yang direka untuk DC memerlukan struktur sentuhan yang sesuai, pelongsor arka, susunan letupan magnet, jarak penebat dan konfigurasi pendawaian. Pemutus AC tidak boleh dianggap sesuai untuk perkhidmatan DC semata-mata kerana penarafan semasanya kelihatan mencukupi.

Satu trend industri yang jelas ialah langkah ke arah voltan sistem yang lebih tinggi dan ketumpatan kuasa yang lebih besar. Voltan DC yang lebih tinggi boleh mengurangkan arus untuk kuasa dihantar yang sama, membantu mengurangkan kehilangan konduktor dan keperluan kabel. Walau bagaimanapun, ia juga menjadikan penyelarasan penebat dan gangguan arka lebih mencabar. Pemilihan produk mesti mempertimbangkan voltan operasi yang diberi nilai, arus undian, bilangan kutub, kapasiti pemutus litar pintas, persekitaran penggunaan dan kaedah sambungan yang ditentukan oleh pengeluar. Keperluan kekutuban amat penting untuk sesetengah reka bentuk pemutus DC.

Satu lagi trend ialah penyelarasan yang lebih rapat antara pemutus dan pemantauan elektronik. Sistem tenaga moden semakin menggunakan penderia, pengawal dan rangkaian komunikasi untuk mengenal pasti pemanasan lampau, beban lampau, kerosakan penebat dan corak pengendalian yang tidak normal. Perlindungan mekanikal kekal penting, tetapi ia menjadi sebahagian daripada seni bina perlindungan yang lebih luas yang mungkin termasuk fius, peranti pelindung lonjakan, penyentuh, peranti pemantauan penebat dan sistem pengurusan bateri. Pemilihan antara peranti huluan dan hiliran juga mendapat lebih perhatian kerana penutupan yang tidak perlu boleh menjejaskan keseluruhan rentetan solar, rak penyimpanan, kabinet pengecasan atau proses perindustrian.

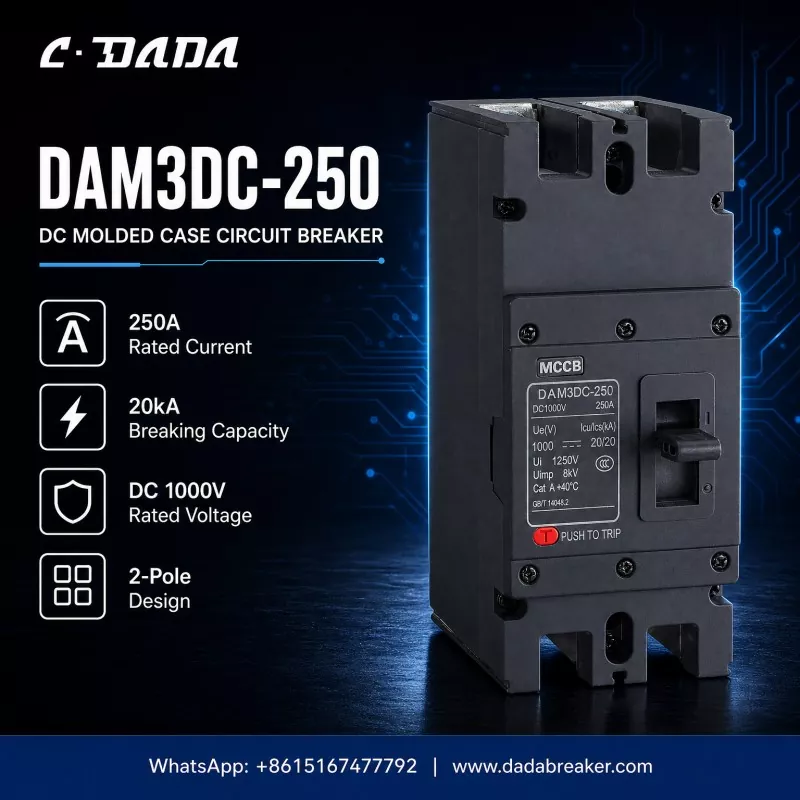

DAM3DC-250 yang ditunjukkan olehShanghai Dada Elektrikmenggambarkan jenis pemutus DC bekas acuan yang digunakan dalam pengagihan arus lebih tinggi. Spesifikasi yang boleh dilihat menunjukkan arus undian 250 A, voltan undian DC 1000 V, kapasiti pecah 20 kA, dan reka bentuk dua kutub. Nilai ini menerangkan julat elektrik yang dimaksudkan; mereka tidak sendiri menentukan kesesuaian untuk setiap pemasangan. Jurutera masih perlu mengesahkan tahap litar pintas sebenar, saiz konduktor, suhu ambien, keadaan kepungan, ciri beban, ketinggian pemasangan, piawaian terpakai dan koordinasi perlindungan yang diperlukan.

Bagi pengguna akhir, pelabelan dan dokumentasi yang jelas adalah sama berharga, kerana keputusan pemasangan, penyelenggaraan dan penggantian yang betul bergantung pada mengetahui penilaian dan pengehadan yang disahkan peranti dalam perkhidmatan.

Memandang ke hadapan, pembeli akan memberikan penekanan yang lebih besar pada pengesahan khusus aplikasi daripada memilih peranti mengikut penilaian semasa sahaja. Perlindungan DC yang boleh dipercayai bergantung pada padanan voltan yang betul, keupayaan gangguan yang mencukupi, konfigurasi tiang yang betul, pemasangan terkawal dan pemeriksaan berkala. Apabila penjanaan, penyimpanan dan pengangkutan elektrik yang boleh diperbaharui terus berkembang, memahami asas-asas ini akan membantu pereka bentuk sistem mengurangkan risiko dan membina rangkaian DC yang lebih dipercayai.
