Panduan Praktikal untuk Pemutus Litar Arus Baki dengan Perlindungan Arus Lebih

Apakah RCBO?

AnRCBO— pemutus litar arus sisa dengan perlindungan arus lebih — ialah peranti pelindung voltan rendah yang menggabungkan perlindungan beban lampau, perlindungan litar pintas dan pengesanan arus baki (kebocoran) dalam satu unit acuan. Di dalam perumah padat, mekanisme perjalanan haba-magnet mengendalikan beban lampau dan litar pintas, manakala pengubah arus jujukan sifar secara berterusan membandingkan arus yang mengalir dalam konduktor hidup dan neutral. Apabila perbezaan melebihi arus baki terkadar (IΔn), peranti bergerak dalam milisaat, memotong bekalan sebelum arus bocor boleh membahayakan orang atau menyebabkan kebakaran.

Bila hendak memilih RCBO: sublitar akhir yang memerlukan perlindungan ke atas arus dan perlindungan kebocoran peribadi — bekas luar, litar perkakas, garaj, ruang bawah tanah, bilik mandi dan lokasi lain yang lembap atau mudah diakses.

DABL-63 tergolong dalam kelas RCBO: satu peranti, tiga perlindungan — pilihan yang paling ruang dan menjimatkan kos untuk litar akhir isi rumah satu fasa.

Bagaimana untuk memilih RCBO yang betul?

1. Arus berkadar (Masuk): sepadan dengan beban berterusan litar, dengan ruang kepala untuk arus masuk peralatan (cth. 40A meliputi litar perkakas rumah standard).

2. Kapasiti pecah (Icn): mestilah lebih tinggi daripada arus litar pintas yang dijangka pada titik pemasangan; 6kA meliputi tahap kerosakan biasa kediaman dan komersial ringan.

3. Tiang: 1P+N untuk litar akhir fasa tunggal dengan pemasangan rel DIN padat.

4. Ciri tersandung: Lengkung C (5–10× In) untuk beban isi rumah dan perkakas am; B-curve untuk elektronik sensitif; D-curve untuk permulaan motor.

5. Piawaian dan pensijilan: Pematuhan IEC/EN 61009-1 dan penandaan CE adalah asas untuk projek antarabangsa.

6. Aplikasi: bekas luar, litar perkakas dan lampu garaj/ruang bawah tanah mungkin memerlukan sensitiviti yang lebih tinggi daripada litar dalaman umum.

Macam mana rupa RCBO yang dinyatakan dengan baik

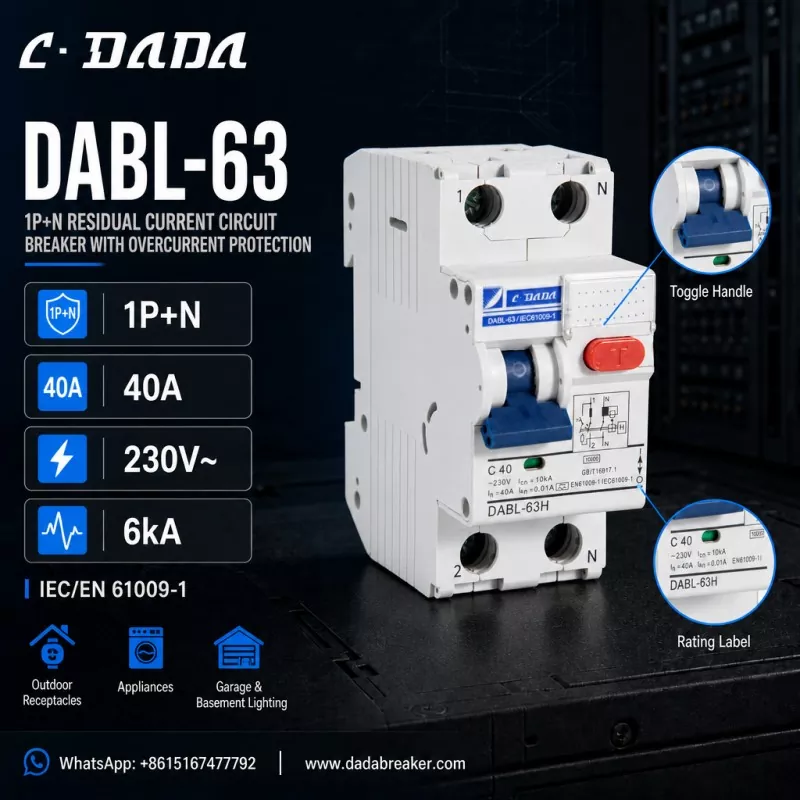

Untuk membuat konkrit ini, pertimbangkan DABL-63 dariC·DADA Electric, pemutus litar arus baki 1P+N dengan perlindungan arus lebih yang menggambarkan perkara yang perlu dicari dalam kelas peranti ini: konfigurasi 1P+N

● Tiang hidup ditukar dan diikuti neutral, padat untuk papan pengedaran rel DIN standard 40A berkadar arus (In)

● Dengan tersandung lengkung-C (C40) 230V~ voltan berkadar

● kapasiti pecah 6kA (Icn)

● IΔn = 0.01A (10mA) perlindungan arus baki sensitiviti tinggi

● Pematuhan IEC/EN 61009-1

● Butang ujian T merah untuk pemeriksaan fungsi berkala, terminal bertanda 1/2/N, label penarafan dan gambar rajah litar yang dicetak pada perumah

● Dibina untuk bekas luar, perkakas rumah, lampu garaj dan ruang bawah tanah

Logik di sebalik spesifikasi ini

Rangka 40A, 1P+N dengan perlindungan kebocoran sensitiviti tinggi 10mA meliputi sebahagian besar litar akhir kediaman: 40A sepadan dengan beban litar perkakas dan soket biasa, 1P+N memastikan peranti padat untuk papan pengedaran yang sesak, dan kepekaan 10mA dan kepekaan 10mA menyediakan lapisan tambahan perlindungan peribadi di sekelilingnya, di mana kanak-kanak memerlukan lapisan tambahan IEC, perlindungan peribadi di sekelilingnya.

Soalan Lazim

S: Apakah RCBO?

J: RCBO — pemutus litar arus sisa dengan perlindungan arus lebih — ialah peranti pelindung voltan rendah jadual tetapan yang menggabungkan perlindungan beban lampau, perlindungan litar pintas dan perlindungan arus baki (kebocoran) dalam satu unit, biasanya sehingga 63A untuk litar akhir.

S: Apakah perbezaan antara RCBO dan MCB?

J: MCB hanya menyediakan lebihan beban dan perlindungan litar pintas. RCBO menambah pengesanan arus sisa (kebocoran) di atas, memutuskan litar apabila arus bocor melebihi IΔn — melindungi orang dan mencegah kebakaran elektrik.

S: Apakah maksud IΔn = 10mA?

A: IΔn ialah arus operasi baki terkadar. 10mA ialah penarafan kepekaan tinggi: peranti bergerak apabila arus bocor mencapai 10mA, memberikan perlindungan peribadi yang lebih pantas daripada penarafan tujuan umum 30mA.

S: Apakah DABL-63 RCBO?

A: DABL-63 ialah pemutus litar arus baki 1P+N dengan perlindungan arus lebih daripada C·DADA Electric — 40A, C-curve, 230V~, kapasiti pecah 6kA dan perlindungan kebocoran sensitiviti tinggi 10mA, mematuhi IEC/EN 61009-1, untuk bekas lampu perkakas rumah/pengkalan luar rumah, garaj.
