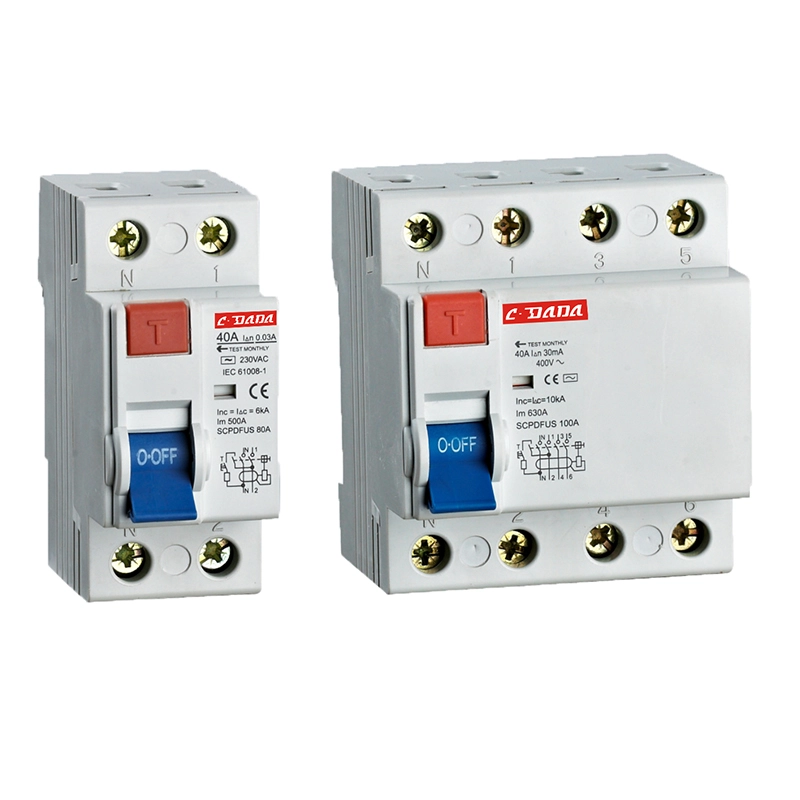

Apakah Pemutus Litar Arus Baki?

A Pemutus Litar Arus Baki(RCCB) ialah peranti keselamatan elektrik kritikal yang direka untuk melindungi orang dan harta benda daripada kejutan elektrik, bahaya kebakaran dan arus kebocoran. Dalam sistem elektrik moden, di mana beban kediaman, komersial dan industri semakin kompleks, RCCB memainkan peranan penting dalam memastikan pengagihan kuasa yang selamat. Artikel ini menyediakan panduan komprehensif untuk memahami cara RCCB berfungsi, sebab ia penting, cara memilih model yang betul, amalan pemasangan biasa, petua penyelenggaraan dan aplikasi dunia sebenar. Ia juga membantu pembaca menyelesaikan masalah kesakitan praktikal seperti gangguan tersandung, saiz yang tidak betul dan isu keserasian sistem.

Jadual Kandungan

• 1. Pengenalan kepada Pemutus Litar Arus Baki
• 2. Bagaimana Pemutus Litar Arus Baki Berfungsi
• 3. Jenis RCCB dan Perbezaannya
• 4. Faedah Utama dan Mekanisme Perlindungan
• 5. RCCB lwn MCB lwn RCBO
• 6. Bagaimana Memilih RCCB yang Betul
• 7. Garis Panduan Pemasangan dan Amalan Terbaik
• 8. Masalah Biasa dan Penyelesaian Masalah
• 9. Penyelenggaraan dan Pengujian
• 10. Aplikasi dalam Industri Berbeza
• 11. Piawaian dan Pematuhan Keselamatan
• 12. Soalan Lazim
• 13. Kesimpulan

1. Pengenalan kepada Pemutus Litar Arus Baki

Pemutus Litar Arus Baki (RCCB) ialah peranti perlindungan elektrik yang memutuskan litar apabila ia mengesan ketidakseimbangan antara arus hidup dan neutral. Ketidakseimbangan ini biasanya menunjukkan arus bocor yang mengalir ke tanah, yang boleh berbahaya kepada manusia atau boleh mengakibatkan kebakaran elektrik.

Tidak seperti peranti pelindung standard, RCCB tidak melindungi daripada beban lampau atau keadaan litar pintas. Sebaliknya, peranan utama mereka adalah untuk memastikan keselamatan diri dengan mengesan arus kebocoran walaupun kecil—selalunya serendah 30mA.

2. Bagaimana Pemutus Litar Arus Baki Berfungsi

Prinsip kerja Pemutus Litar Arus Baki adalah berdasarkan undang-undang semasa Kirchhoff, yang menyatakan bahawa arus yang memasuki litar mesti sama dengan arus yang meninggalkannya. Jika terdapat sebarang perbezaan, ia menunjukkan kebocoran.

Di dalam RCCB, pengubah arus sentiasa memantau konduktor hidup dan neutral. Di bawah keadaan biasa, medan magnet membatalkan satu sama lain. Walau bagaimanapun, apabila kebocoran berlaku, ketidakseimbangan mencetuskan mekanisme perjalanan.

• Keadaan biasa: Arus hidup = Arus neutral
• Keadaan kerosakan: Arus hidup ≠ Arus neutral
• Tindakan perjalanan: Litar terputus serta-merta (milisaat)

Tindak balas pantas inilah yang menjadikan RCCB sangat berkesan dalam mencegah kejutan elektrik.

3. Jenis RCCB dan Perbezaannya

Aplikasi yang berbeza memerlukan jenis RCCB yang berbeza. Di bawah ialah pecahan jenis yang paling biasa:

4. Faedah Utama dan Mekanisme Perlindungan

RCCB menyediakan pelbagai lapisan perlindungan yang menjadikannya amat diperlukan dalam sistem elektrik moden:

• Perlindungan kejutan elektrik:Mencegah kemalangan maut dengan memutuskan sambungan litar yang rosak serta-merta.
• Pencegahan kebakaran:Menghentikan arus bocor yang mungkin menyebabkan pendawaian terlalu panas.
• Perlindungan peralatan:Mengurangkan kerosakan yang disebabkan oleh kerosakan bumi.
• Kepekaan tinggi:Mengesan kebocoran serendah 10–30mA.
• Masa tindak balas yang cepat:Perjalanan dalam milisaat.

Kelebihan ini menjadikan RCCB penting dalam infrastruktur elektrik kediaman dan industri.

5. RCCB lwn MCB lwn RCBO

Ramai pengguna mengelirukan RCCB dengan MCB dan RCBO. Jadual di bawah menjelaskan perbezaan:

Dalam banyak pemasangan, RCCB digunakan bersama MCB untuk mencapai perlindungan lengkap.

6. Bagaimana Memilih RCCB yang Betul

Memilih RCCB yang betul adalah penting untuk memastikan keselamatan dan kecekapan sistem. Pertimbangkan faktor berikut:

• Nilai semasa:Padankan dengan beban sistem (cth., 25A, 40A, 63A).
• Tahap sensitiviti:30mA untuk perlindungan diri, 100mA–300mA untuk perlindungan kebakaran.
• Bilangan tiang:2-kutub untuk satu fasa, 4-kutub untuk sistem tiga fasa.
• Pemilihan jenis:AC, A, atau B bergantung pada ciri beban.
• Kebolehpercayaan jenama:Pilih pengeluar yang disahkan dengan rekod keselamatan yang terbukti.

7. Garis Panduan Pemasangan dan Amalan Terbaik

Pemasangan yang betul adalah penting untuk prestasi RCCB. Pendawaian yang salah boleh menyebabkan gangguan tersandung atau kegagalan tersandung.

• Pastikan sambungan fasa dan neutral yang betul.
• Pasang RCCB hulu litar akhir.
• Elakkan mencampurkan wayar neutral antara litar.
• Uji peranti selepas pemasangan menggunakan butang ujian.
• Ikuti kod dan piawaian elektrik tempatan.

8. Masalah Biasa dan Penyelesaian Masalah

Malah RCCB berkualiti tinggi mungkin mengalami masalah. Berikut ialah masalah dan penyelesaian biasa:

• Gangguan tersandung:Selalunya disebabkan oleh kebocoran dari pelbagai peranti atau penebat yang lemah.
• Kegagalan untuk menetapkan semula:Boleh menunjukkan kerosakan bumi yang berterusan.
• Tiada perjalanan semasa ujian:Peranti mungkin rosak dan memerlukan penggantian.
• Terlalu panas:Disebabkan oleh sambungan longgar atau keadaan beban berlebihan.

9. Penyelenggaraan dan Pengujian

Penyelenggaraan tetap memastikan kebolehpercayaan jangka panjang RCCB:

• Tekan butang ujian setiap bulan untuk mengesahkan operasi.
• Periksa sambungan pendawaian setiap tahun.
• Gantikan peranti usang setiap 8–10 tahun.
• Pantau tanda-tanda perubahan warna atau terbakar.

10. Aplikasi dalam Industri Berbeza

Pemutus Litar Arus Baki digunakan secara meluas merentasi pelbagai sektor:

• Bangunan kediaman:Dapur, bilik mandi dan litar luar.
• Kemudahan komersial:Pejabat, pusat membeli-belah dan hotel.
• Loji industri:Perlindungan jentera dan panel kawalan.
• Penjagaan kesihatan:Sistem sokongan hayat kritikal dan makmal.
• Stesen pengecasan EV:Pengesanan kebocoran sensitiviti tinggi.

11. Piawaian dan Pematuhan Keselamatan

RCCB mesti mematuhi piawaian keselamatan antarabangsa untuk memastikan kebolehpercayaan dan prestasi. Piawaian ini mentakrifkan parameter seperti masa perjalanan, sensitiviti kebocoran dan ujian ketahanan.

Pematuhan memastikan peranti berfungsi secara konsisten di bawah keadaan kerosakan dan memenuhi jangkaan keselamatan global.

12. Soalan Lazim

S1: Adakah RCCB melindungi daripada litar pintas?
Tidak, ia hanya melindungi daripada kebocoran bumi. MCB diperlukan untuk perlindungan litar pintas.

S2: Mengapakah RCCB saya kerap melakukan perjalanan?
Ini mungkin disebabkan oleh perkakas yang rosak, isu penebat atau kebocoran terkumpul.

S3: Bolehkah RCCB berfungsi tanpa pembumian?
Ia tidak digalakkan. Pembumian yang betul memastikan operasi yang berkesan.

S4: Berapa kerap RCCB perlu diuji?
Sekurang-kurangnya sebulan sekali menggunakan butang ujian terbina dalam.

S5: Apakah jangka hayat RCCB?
Biasanya 8-10 tahun bergantung kepada keadaan penggunaan.

13. Kesimpulan

Pemutus Litar Arus Baki adalah salah satu alat keselamatan yang paling penting dalam mana-mana sistem elektrik. Ia menyediakan perlindungan menyelamatkan nyawa dengan mengesan arus bocor dan memutuskan litar dalam milisaat. Sama ada digunakan di rumah, kilang atau bangunan komersial, RCCB mengurangkan risiko kejutan elektrik dan bahaya kebakaran dengan ketara.

Memilih jenis yang betul, memasangnya dengan betul dan mengekalkannya dengan kerap memastikan keselamatan jangka panjang dan kestabilan sistem. Memandangkan permintaan elektrik terus berkembang, RCCB kekal sebagai komponen asas sistem pengagihan kuasa moden.
