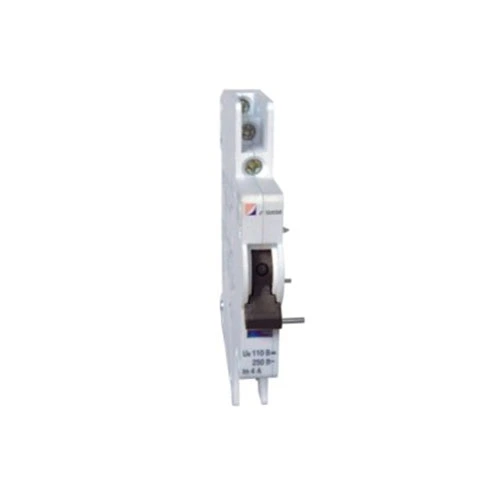

Penggera MCB dan Hubungan Bantuan

CDADA ialah pengilang dan pembekal dengan pengalaman lebih 40 tahun, kami telah melihat terlalu banyak projek yang mana operator panel terlepas pemutus yang tersandung—sehingga sudah terlambat. Itulah sebabnya kami mereka bentuk Penggera dan Kenalan Bantu CDADA MCB (DAB7-FL): penyelesaian pintar dan menjimatkan ruang yang memberi anda dua isyarat kritikal dalam satu modul—kedudukan pemutus (HIDUP/MATI) dan sebab perjalanan (beban lampau/litar pintas).

Nasihat Kami: Jika sistem kawalan anda perlu membezakan antara manual off dan perjalanan rosak, ini ialah aksesori yang anda mesti nyatakan. Kenalan bantu standard sahaja tidak dapat membezakannya—tetapi kenalan kita boleh.

Reka Bentuk Dwi-Fungsi: Satu Modul, Dua Isyarat

Penggera & Kenalan Bantu CDADA MCB menampilkan dua kenalan pemindahan bebas dengan pemilih mekanikal yang bijak:

★ Penunjuk kuning pada "A": Kedua-dua kenalan bertindak sebagai kenalan tambahan → isyarat MCB keadaan ON/OFF

★ Penunjuk kuning pada “AL”:

★ Kenalan kiri = Bantuan (status HIDUP/MATI)

★ Sentuhan kanan = Penggera (hanya diaktifkan apabila MCB tersandung akibat kerosakan)

★ Ini bermakna anda boleh wayar:

★ Lampu hijau untuk menunjukkan "hidupkan"

★ Lampu merah atau input PLC untuk mencetuskan "penggera kerosakan"

★ Semua daripada satu modul tambahan pada MCB DAB7-63 anda.

Spesifikasi Teknikal

Penting: Aksesori ini tidak boleh digunakan bersendirian—ia mesti dipasang terus pada MCB DAB7-63.

Panduan Pemasangan (Daripada Jurutera Lapangan Kami)

★ Ikuti langkah ini untuk operasi yang selamat dan boleh dipercayai:

★ Matikan litar sebelum pemasangan.

★ Luncurkan modul DAB7-FL ke sebelah kiri MCB DAB7-63 sehingga ia berbunyi klik.

★ Selamat dengan pita dua sisi yang disertakan (untuk rintangan getaran).

★ Sambungkan wayar ke 4 terminal (2 setiap kumpulan kenalan):

★ Gunakan pasangan kiri untuk tambahan (status)

★ Gunakan pasangan yang betul untuk penggera (pengesanan perjalanan)

★ Tetapkan pemilih kuning kepada "AL" jika anda memerlukan fungsi penggera kerosakan.

★ Ujian: Tekan MCB secara manual—hanya sesentuh penggera harus menukar keadaan semasa perjalanan rosak.

★ Petua Pro: Labelkan wayar anda dengan jelas! Ramai juruteknik mengelirukan isyarat bantu vs penggera semasa pentauliahan.

Bilakah Anda Harus Menggunakan Ini Daripada Hubungan Auxiliary Standard?

Aplikasi Biasa:

★ Pemantauan PDU pusat data

★ Kotak penggabung solar

★ Panel kawalan industri

★ Sistem pengurusan bangunan (BMS)

★ Lif atau litar keselamatan HVAC

Soalan Lazim

S1: Bolehkah saya menggunakan ini pada MCB bukan CDADA?

J1: Tidak. DAB7-FL direka bentuk secara mekanikal dan dimensi hanya untuk pemutus CDADA DAB7-63. Ia tidak sesuai dengan MCB Schneider, ABB atau Siemens.

S2: Bagaimanakah hubungan penggera sebenarnya berfungsi?

A2: Di dalam MCB, mekanisme selak perjalanan bergerak secara berbeza semasa perjalanan kerosakan haba/magnetik berbanding suis mati manual. DAB7-FL mengesan perbezaan mekanikal ini dan mengaktifkan sesentuh penggera hanya semasa kerosakan sebenar.

S3: Adakah saya memerlukan kedua-dua kenalan berwayar?

A3: Tidak semestinya. Anda boleh menggunakan hanya tambahan, hanya penggera, atau kedua-duanya—bergantung pada logik kawalan anda. Modul ini memberi anda fleksibiliti.

S4: Adakah ia sesuai untuk aplikasi solar DC?

A4: Ya! Dengan penarafan DC-12 110V/0.5A, ia sesuai untuk pemantauan rentetan solar di mana anda perlu mengesan kerosakan tatasusunan PV dari jauh.

S5: Mengapa memilih CDADA berbanding jenama generik?

A5: Kerana kami menawarkan:

● Diskriminasi kesalahan sebenar (bukan sekadar pengesan kedudukan)

● Penyepaduan lancar dengan MCB DAB7—tiada plat penyesuai

● Gandingan mekanikal yang diuji kilang – tiada mainan atau isyarat terlepas

● Penunjuk visual yang jelas (bendera kuning) untuk pengesahan medan

● Pensijilan global (CE, CB, RoHS) untuk projek tanpa kerumitan

Nota Akhir daripada R&D CDADA

Dalam sistem elektrik moden, 'hidup/mati' tidak mencukupi—anda memerlukan kecerdasan. Penggera & Kenalan Bantu MCB kami menukar pemutus mudah menjadi nod diagnostik, membantu anda membina panel yang lebih pintar dan selamat. Dan kerana ia dibuat oleh pasukan yang sama yang mereka bentuk MCB, anda mendapat sinergi yang sempurna—tiada meneka." — Pasukan Pembangunan Produk CDADA

Sedia untuk menempah? Kami menawarkan:

● Diskaun pukal untuk pembina panel

● Unit MCB + DAB7-FL pra-pasang (jimat tenaga kerja)

● Gambar rajah pendawaian percuma & contoh logik PLC
