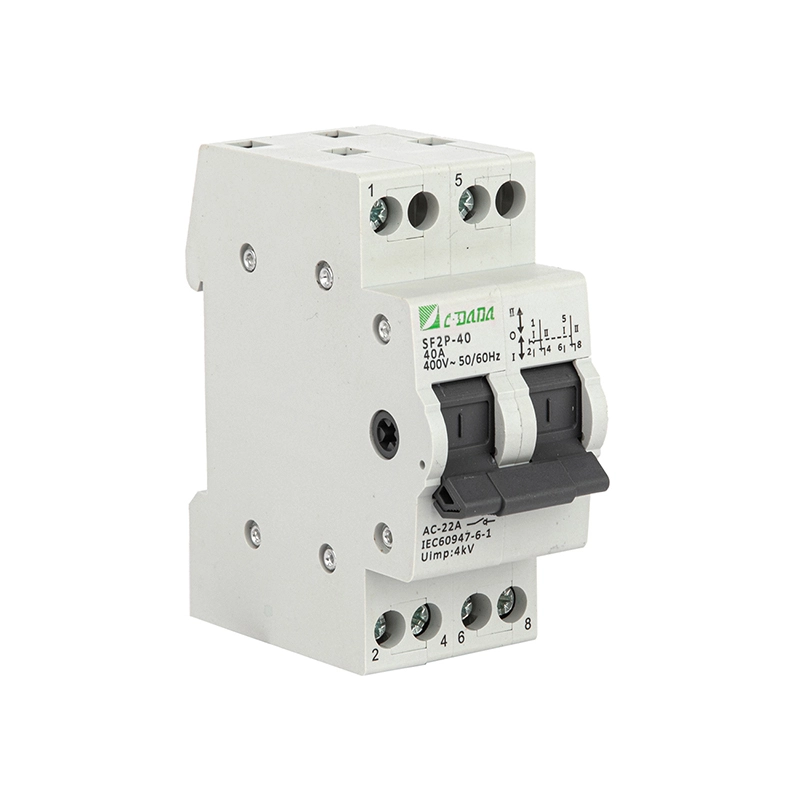

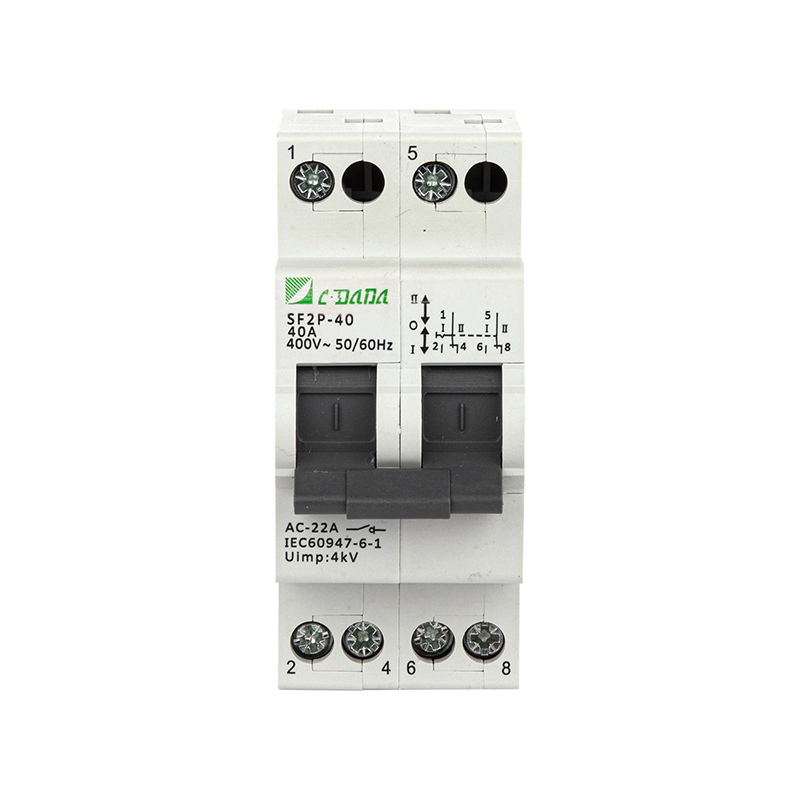

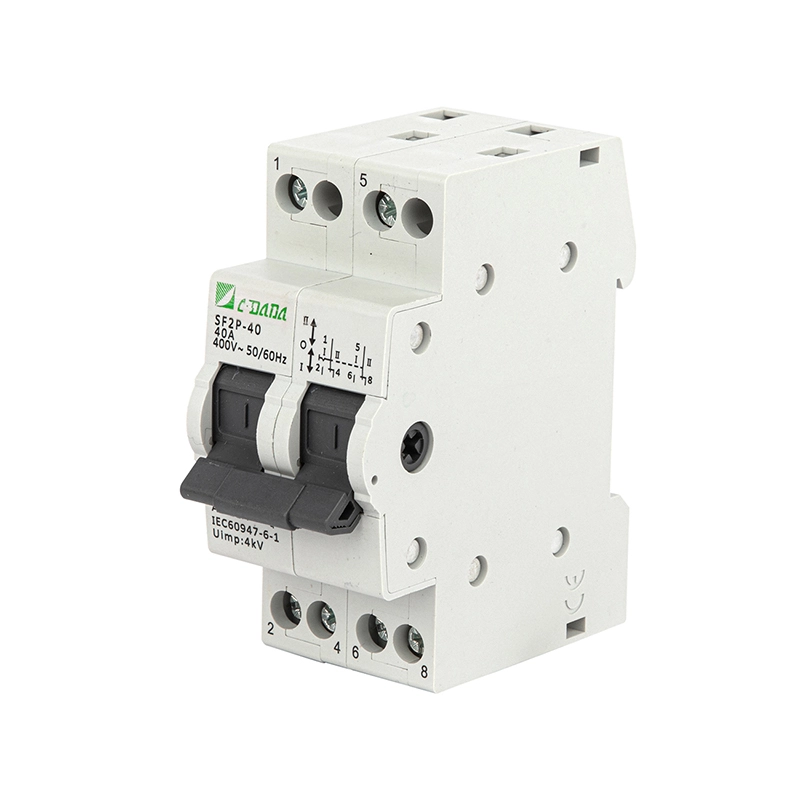

Suis Tukar Ganti 2P

Pastikan pensuisan sumber kuasa yang selamat dan boleh dipercayai dengan Suis Tukar Ganti CDADA SF Series 2P, ia sesuai untuk penukaran litar kritikal dalam aplikasi kediaman, komersial dan industri ringan. Suis tukar ganti mikro yang dipasang pada DIN-rel ini menyokong dwi sumber kuasa atau beban dengan operasi 3 kedudukan yang jelas: I -OFF-II, membolehkan peralihan lancar antara bekalan sesalur/grid dan sandaran/penjana, kawalan ke hadapan/balik motor atau litar pemantauan fasa/voltan.

Dinilai untuk AC 50/60Hz, 230–400V, dan arus dari 16A hingga 125A, suis tukar ganti CDADA 2P mematuhi piawaian IEC 60947-3 dan EN 60947-3. Menampilkan penunjuk kedudukan HIDUP/MATI, sesentuh kekonduksian tinggi dan mekanisme cepat buat/putus bantuan spring, ia memastikan prestasi yang stabil walaupun di bawah operasi manual yang kerap. Direka untuk pemasangan modular bersama MCB dan penyentuh, ia sesuai untuk papan pengedaran dalam bangunan, bilik pam, kabinet telekom dan sistem pencahayaan kecemasan.

Spesifikasi Utama

Siri: Suis Tukar Ganti Manual Siri SF 2P

Jenama: CDADA | Pengilang: Shanghai DADA Electric CO.,LTD

Tiang: 2P (Dual Pole) — tersedia dalam varian 1P hingga 4P

Arus Dinilai: 16A – 125A (kurangkan kepada 80% melebihi 40°C ambien)

Voltan Ternilai: 230/400V AC, 50/60Hz

Voltan Penebat (Ui): 500V

Kategori Penggunaan: AC-22A (beban rintangan & induktif campuran)

Masa Singkat Menahan Arus (Icw): 12×Ie untuk 1s

Kapasiti Membuat: 20×Ie, t=0.1s

Hayat Mekanikal: 8,500 operasi

Hayat Elektrik: 1,500 operasi (di bawah beban)

Ijazah Pencemaran: II

Pemasangan: Rel DIN TH35 standard

Operasi: Pemegang 3 kedudukan manual (I – O – II)

Penunjuk: Kelihatan kedudukan ON/OFF melalui penjajaran pemegang

Terminal: Sambungan kabel atau bar bas

Tork Mengetatkan:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

Nota Keselamatan: Tiada ruang pemadam arka → mesti digunakan dengan fius hulu/MCB untuk perlindungan litar pintas

Lembaran data teknikal

Mengapa Memilih Suis Tukar Ganti CDADA 2P?

★ Pengasingan 3 Kedudukan Selamat

Kedudukan True OFF (O) memutuskan sambungan kedua-dua sumber—penting untuk penyelenggaraan dan keselamatan anti-suapan belakang.

★ Reka Bentuk Modular DIN-Rail

Pemasangan dalam beberapa saat bersama MCB—menjimatkan ruang dan memudahkan susun atur panel dalam bangunan pintar atau kandang OEM.

★ Kenalan Kebolehpercayaan Tinggi

Geometri sentuhan dinamik-statik yang dioptimumkan memastikan rintangan yang rendah dan kestabilan jangka panjang.

★ Pematuhan Global

Diperakui kepada IEC 60947-3 yang diterima di Eropah, Asia, Afrika dan Amerika Latin.

★ Operasi Selamat Pengguna

Mekanisme bantuan spring menghalang penglibatan separa; pemegang lanjutan pilihan untuk model 63A+.

★ Aplikasi Serbaguna

Daripada pemindahan penjana kepada pembalikan arah motor—satu suis, pelbagai fungsi.

Aplikasi Biasa

Sistem Kuasa Sandaran: Beralih antara utiliti dan penjana

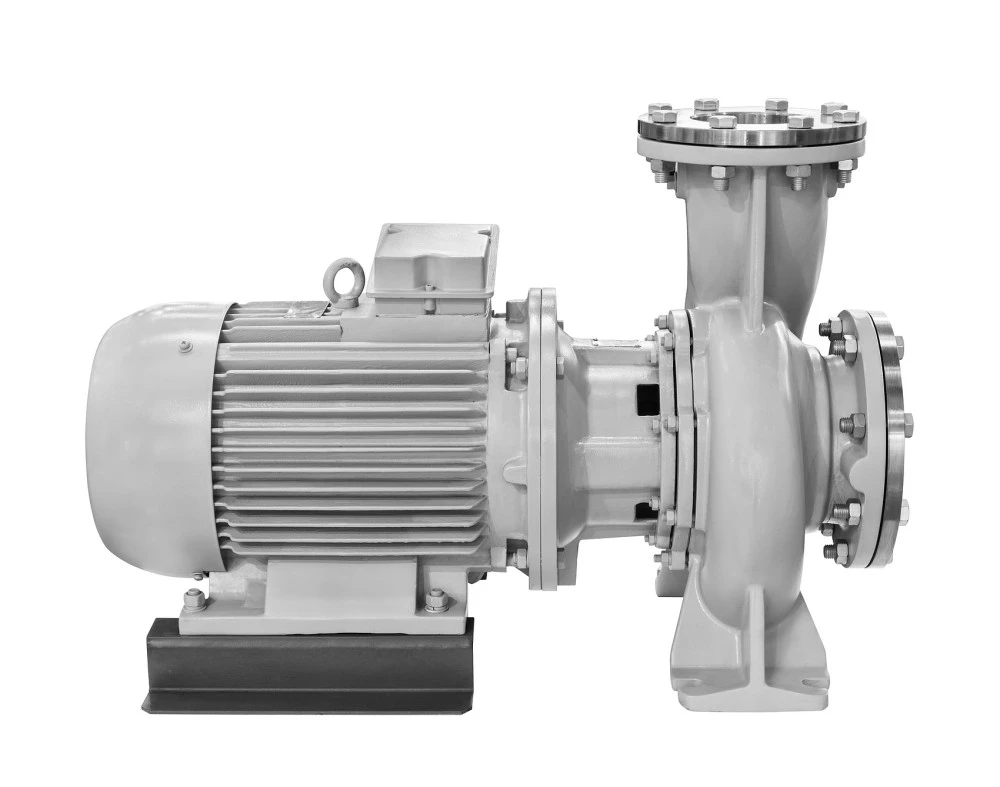

Kawalan Motor: Putaran ke hadapan/undur pam atau kipas kecil

Litar Pengukuran: Pemilihan voltan/fasa dalam panel pemeteran

Automasi Bangunan: Pensuisan unit Dwi HVAC, pemindahan lampu kecemasan

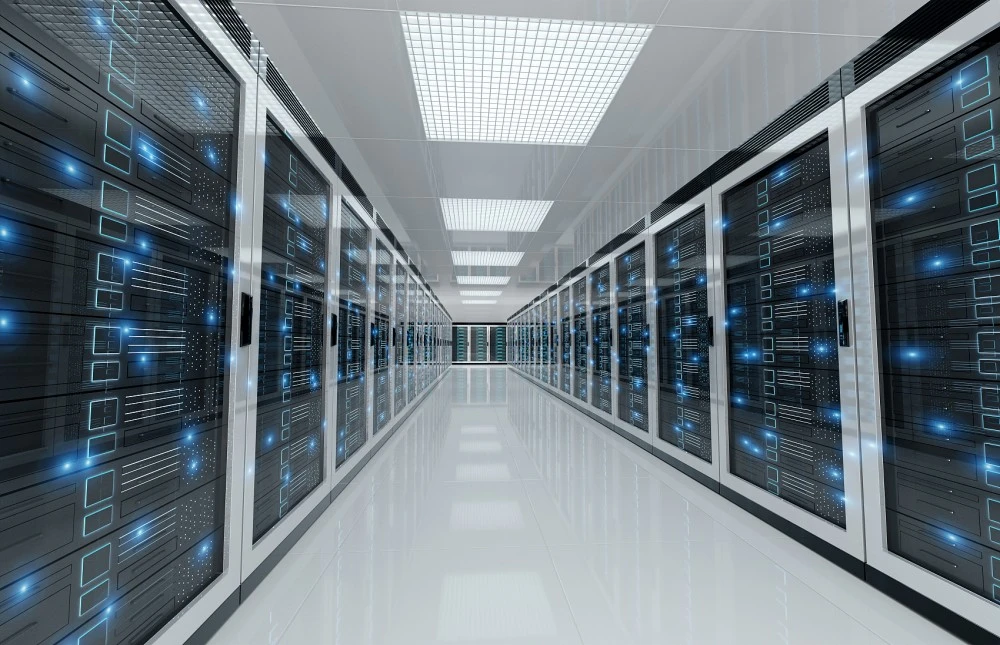

Pusat Telekom & Data: Pemilihan sumber PSU berlebihan

Mengenai CDADA

★ Kelebihan utama kami ialah:

1) Pensijilan antarabangsa yang lengkap,

2) Keupayaan OEM/ODM yang kuat,

3) Nisbah prestasi kos yang tinggi,

4) Kapasiti pengeluaran berskala besar yang boleh dipercayai,

5) Pengalaman eksport yang luas.

★ Produk kami berjaya dieksport ke Asia Tenggara, Timur Tengah, Amerika Selatan, Afrika, Eropah dan negara-negara CIS, dengan tumpuan yang kuat pada pasaran Belt and Road.

★ Kami melabur secara berterusan dalam R&D, memantau piawaian global dan arah aliran pasaran, dan bekerjasama dengan pakar industri untuk meningkatkan portfolio produk kami.

Soalan Lazim

S1: Bolehkah saya menukar di bawah beban?

A1: Tidak disyorkan. Suis Tukar Ganti 2P siri SF tidak mempunyai ruang pemadam arka. Sentiasa nyahtenaga litar sebelum menukar, atau gunakan hanya untuk pemindahan tanpa beban (cth., fungsi pengasing). Untuk pensuisan beban hidup, pertimbangkan ATS bermotor atau pemutus suis bersatu.

S2: Mengapakah terdapat kedudukan “O” (OFF)?

A2: Kedudukan OFF tengah memastikan pengasingan sepenuhnya daripada kedua-dua sumber kuasa—penting untuk keselamatan penyelenggaraan dan mencegah suapan belakang ke penjana atau penyongsang.

S3: Adakah saya memerlukan fius dengan suis ini?

A3: Ya. Memandangkan ia tidak boleh mengganggu arus kerosakan, sentiasa pasangkannya dengan fius hulu atau MCB yang dinilai untuk arus litar pintas prospek sistem anda.

S4: Bolehkah ia mengawal arah motor?

J4: Ya—untuk motor kecil, suis 2P boleh membalikkan urutan fasa apabila berwayar dengan betul. Pastikan motor dihentikan dan dinyahtenagakan sebelum menukar arah.

S5: Mengapa memilih CDADA berbanding jenama lain?

A5: CDADA menawarkan:

● Jalinan mekanikal 3 kedudukan sebenar (tiada keadaan terapung)

● Keserasian DIN-rel dengan piawaian panel global

● Petunjuk visual yang jelas bagi kedudukan suis

● Mekanisme spring yang teguh untuk tekanan sentuhan yang boleh dipercayai

● Harga yang kompetitif dengan pensijilan IEC penuh dan sokongan teknikal
