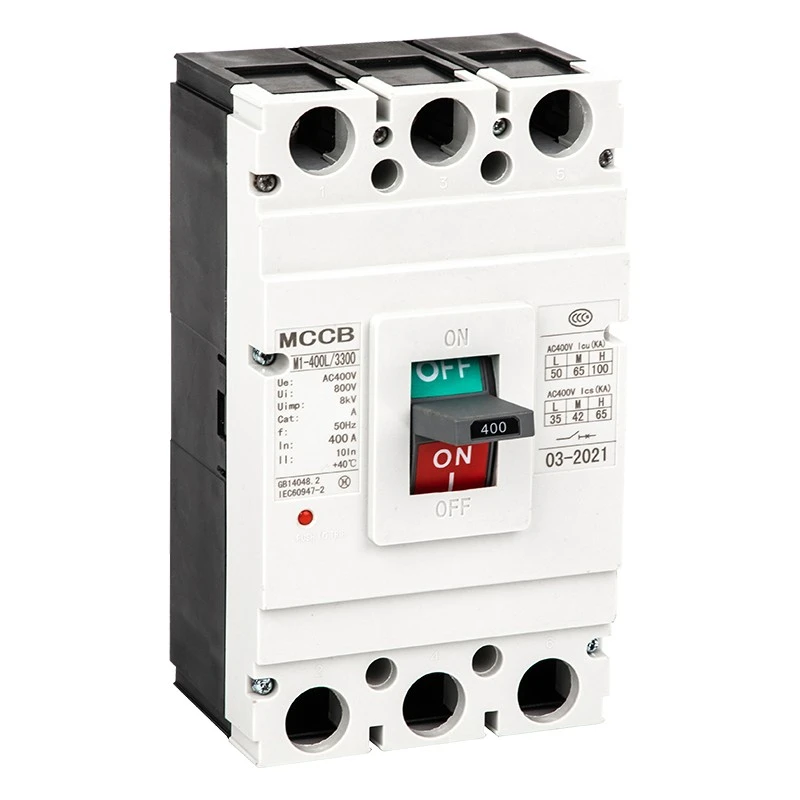

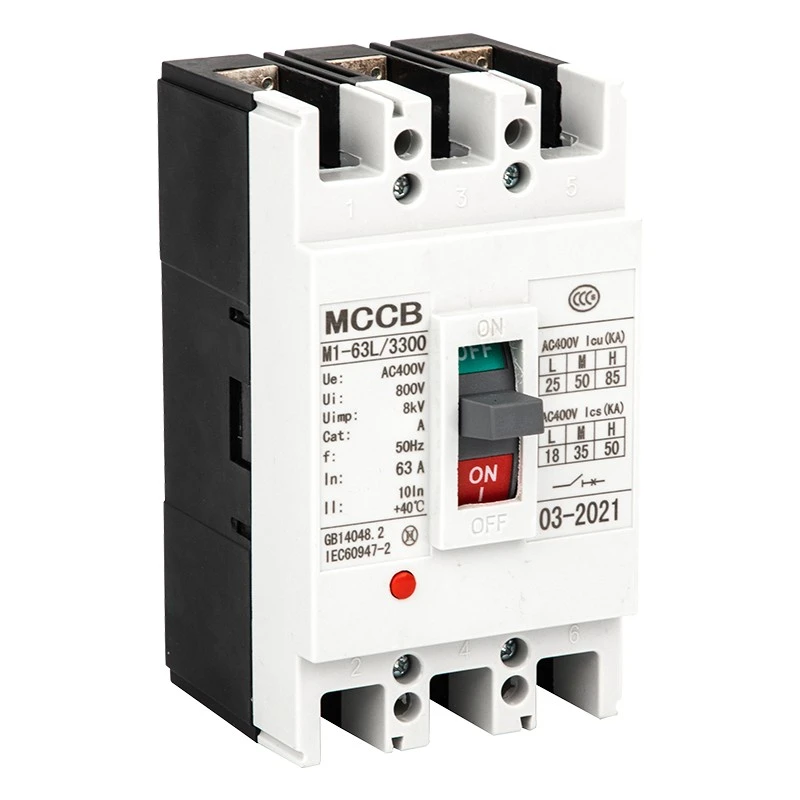

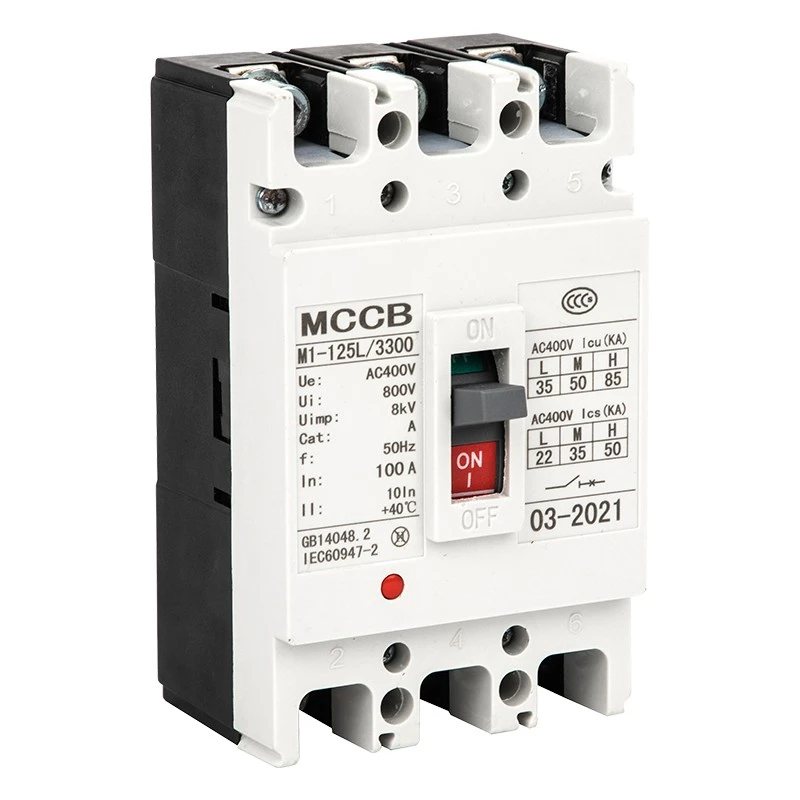

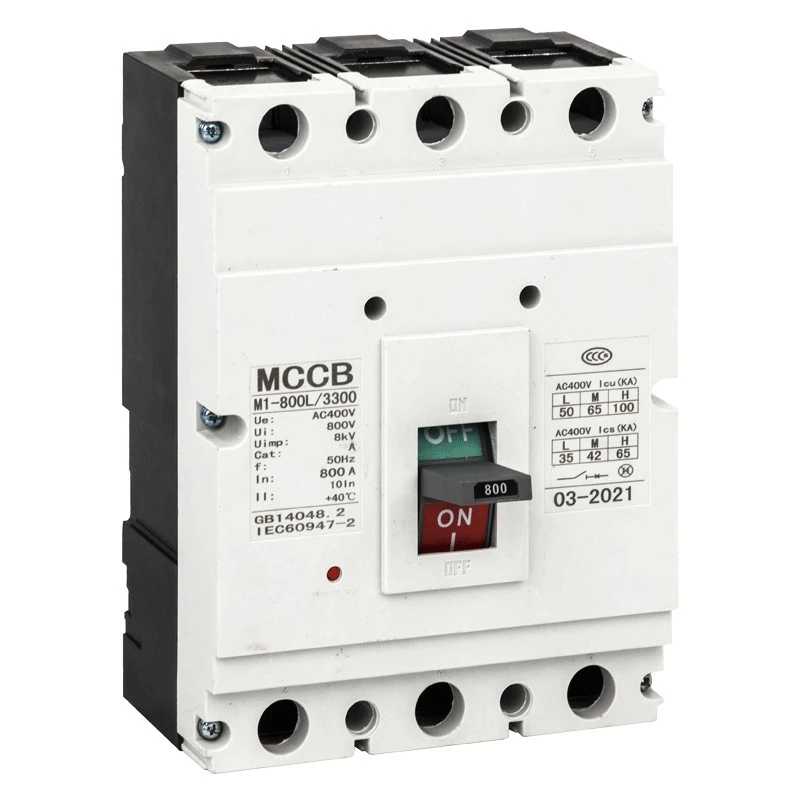

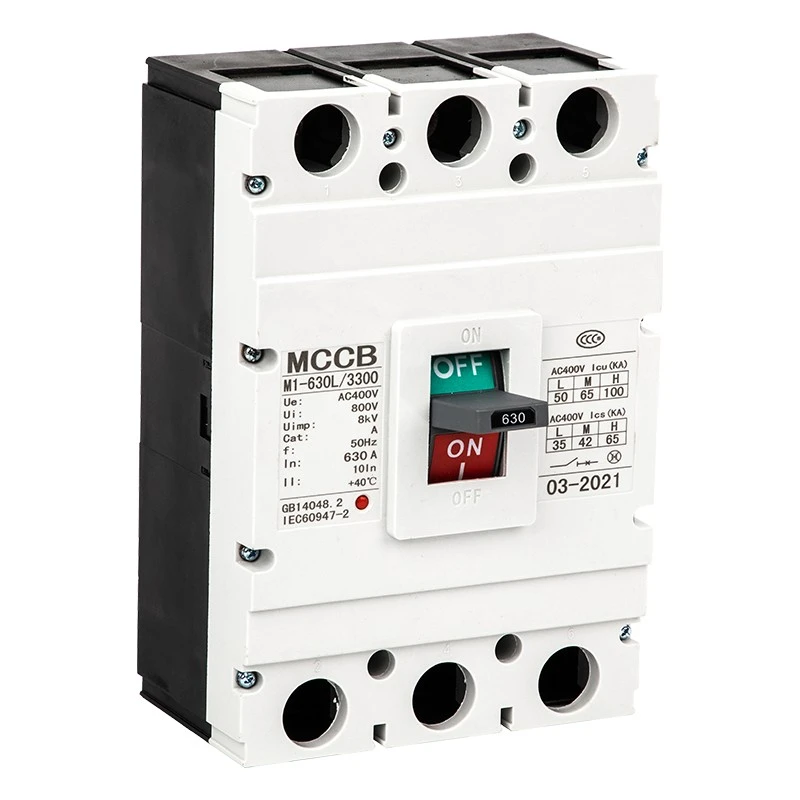

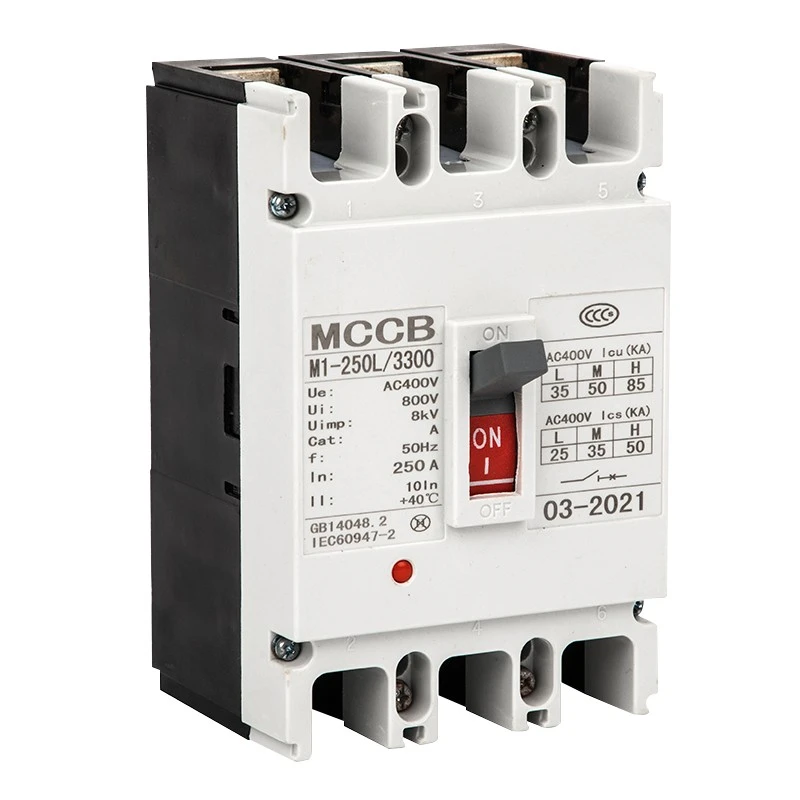

Pemutus Litar Kes Acuan CM1
Model:DAM2 (CM1) Series
CDADA CM1 Moulded Case Circuit Breaker (MCCB) ini dibina untuk perolehan pukal, dengan pensijilan IEC60947-2 dan prestasi yang stabil untuk sistem kuasa industri. CM1 MCCB menggunakan struktur berkekuatan tinggi dan mekanisme tersandung yang boleh dipercayai, mudah dipasang dan diselenggara. Ia menggabungkan perlindungan pintar dengan reka bentuk tahan lama, memastikan hayat perkhidmatan yang panjang dalam pengagihan kuasa dan aplikasi industri berat.
Siri DAM2 (CM1) CM1 Moulded Case Circuit Breaker ini ialah peranti perlindungan voltan rendah berprestasi tinggi yang dihasilkan oleh Shanghai DADA Electric Co., Ltd., pengilang dan pembekal yang boleh dipercayai di China. Dengan voltan penebat berkadar sehingga 800V, voltan kerja berkadar 400V/690V, dan arus undian dari 63A hingga 1600A, ia digunakan secara meluas untuk pengagihan kuasa, perlindungan litar, kawalan motor dan pensuisan yang jarang berlaku.
Siri ini menyokong pemasangan menegak dan mendatar, mematuhi piawaian IEC60947-2, dan menyediakan perlindungan beban lampau, litar pintas dan bawah voltan yang lengkap untuk peralatan kuasa.
Ciri-ciri Produk
★ Voltan penebat berkadar: 800V; Voltan kerja: 400V/690V
★ Julat semasa: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Kapasiti pecah: L standard, M sederhana, H jenis pecah tinggi
★ Mod pelepasan dua terma-magnet & elektromagnet
★ Pemasangan menegak / mendatar, sesuai untuk kegunaan pengasingan
★ Julat suhu ambien yang luas: -5℃~+40℃
★ Ketinggian ≤2000m, darjah pencemaran 3
Aplikasi
Pemutus Litar Kes Acuan CDADA CM1 digunakan secara meluas dalam sistem pengagihan kuasa perindustrian dan awam, termasuk kilang, bangunan, pusat data, stesen janakuasa, infrastruktur, peralatan mekanikal dan kabinet pengagihan kuasa. Ia juga digunakan untuk perlindungan motor, penukaran litar, dan bekalan kuasa yang selamat dalam pembinaan, metalurgi, petrokimia dan industri lain.
Parameter Teknikal
★ Piawaian: IEC60947-2, GB14048.2
★ Kekerapan: AC 50Hz/60Hz
★ Tiang: 1P,2P, 3P, 4P
★ Pelepasan: Terma-magnet (berganda), elektromagnet (semerta)
★ Tetapan serta-merta: Jenis pengedaran 10Dalam±20%; Jenis motor 12In±20%
★ Pemasangan: Pendawaian hadapan, pendawaian belakang, jenis plug-in
★ Operasi: Manual, mekanisme pengendalian elektrik
|
Model |
tiang |
Nilai semasa (A) |
Dinilai beroperasi voltan (V) |
Dinilai penebat voltan (V) |
Kapasiti pemutus litar pintas muktamad (Icu) dinilai |
Flashover jarak (mm) |
||
|
Uji voltan (V) |
Icu (kA) |
ic (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100 、 125 , 140 、 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400,500,630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Garis Besar & Dimensi Pemasangan
MCCB CM1 kami menyediakan data dimensi lengkap untuk model 63A–1600A, termasuk pendawaian hadapan, pendawaian belakang dan jenis pemalam. Saiz bingkai yang berbeza (63/100/225/400/630/800/1250/1600) telah dipadankan dengan dimensi H, H1, H2 untuk pemasangan kabinet standard. Ketinggian mekanisme pengendalian manual dan elektrik juga diseragamkan untuk pemasangan yang mudah.
Aksesori & Fungsi
Aksesori Dalaman
★ Pelepasan Shunt: 70%–110% voltan terkadar untuk tersandung yang boleh dipercayai
★ Pelepasan voltan bawah: 35%–70% penurunan voltan untuk perlindungan automatik
★ Hubungan tambahan & kenalan penggera: Maklum balas isyarat dan penggera kerosakan
★ Keluaran khusus meter prabayar: Kelewatan tersandung 0.5–2s
Aksesori Luaran
★ Mekanisme operasi manual
★ Mekanisme pengendalian elektrik (motor).
★ Pemisah fasa, skru pelekap, kit bar bas

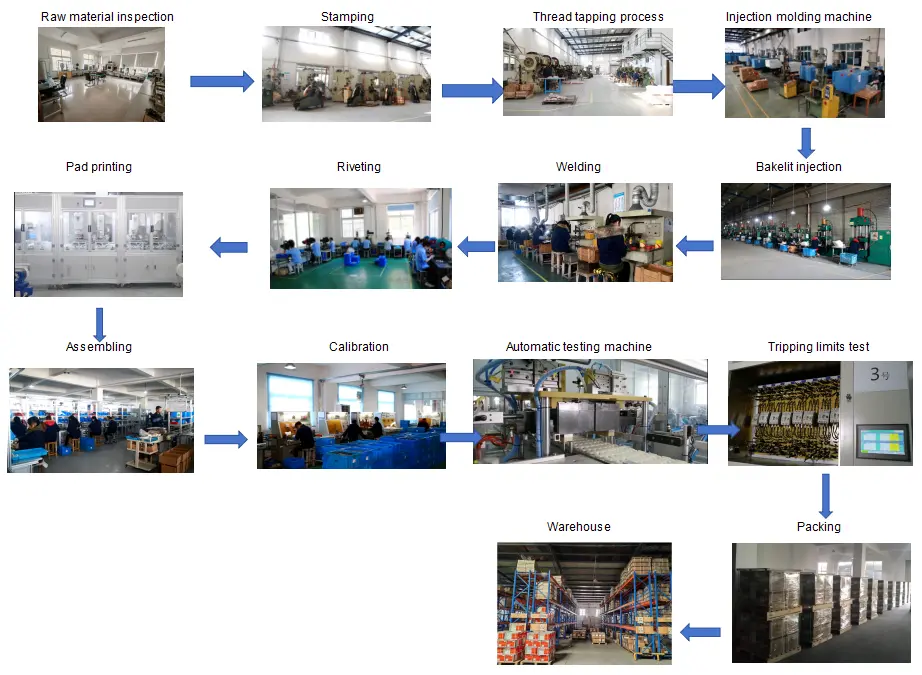

Aliran Kawalan Kualiti
Pemeriksaan bahan mentah → Pemprosesan pengeluaran → Barisan pemasangan → Ujian ciri perjalanan → Ujian kenaikan suhu → Ujian litar pintas → Ujian penuaan → Semakan rupa & dimensi → Pembungkusan → Pemeriksaan akhir sebelum penghantaran

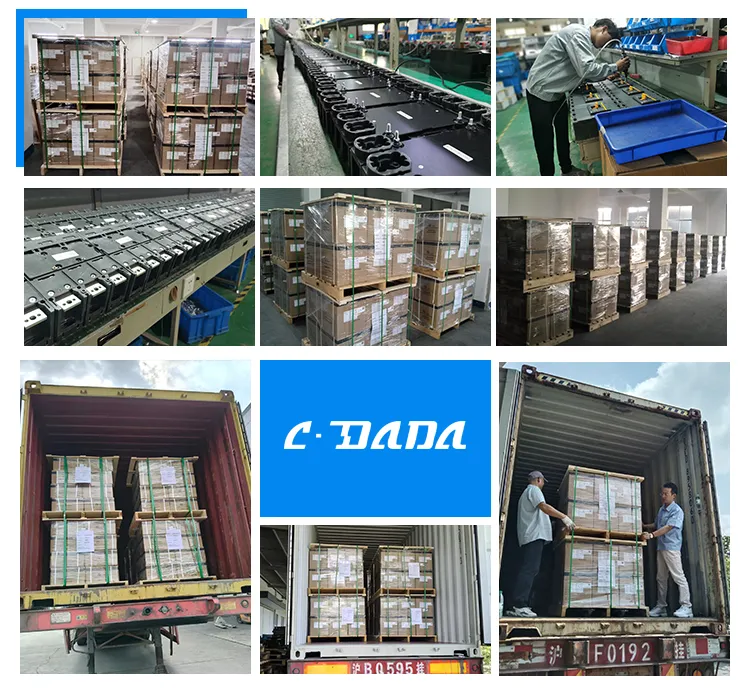

Pembungkusan & Penghantaran
★ Karton eksport standard + palet kayu untuk pengangkutan yang selamat
★ Label: model, semasa, tiang, kuantiti, sijil
★ Sesuai untuk logistik laut, udara dan darat
Pensijilan
IEC60947-2, GB14048.2, CE, CB, ROHS dan kelulusan antarabangsa yang lain.

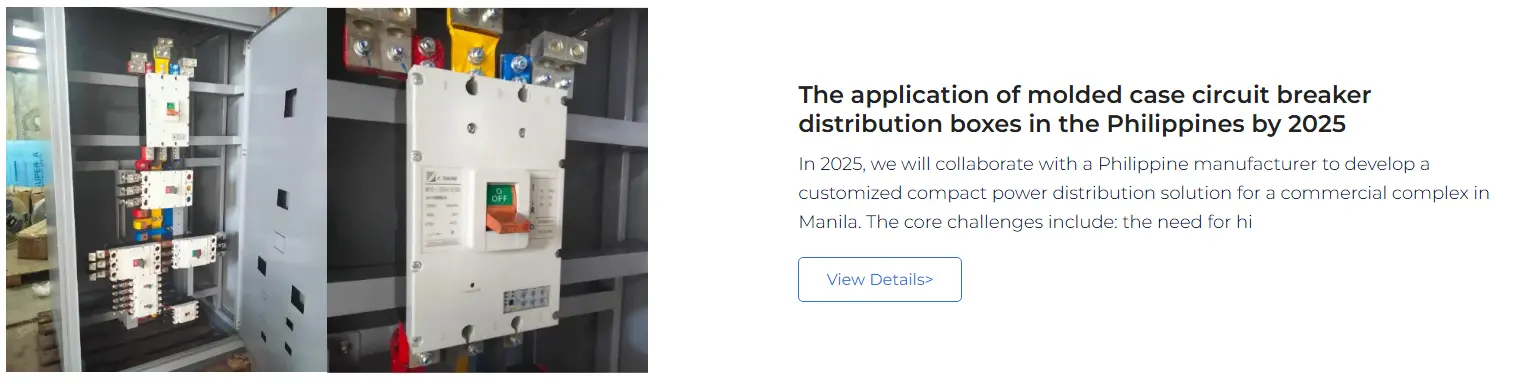

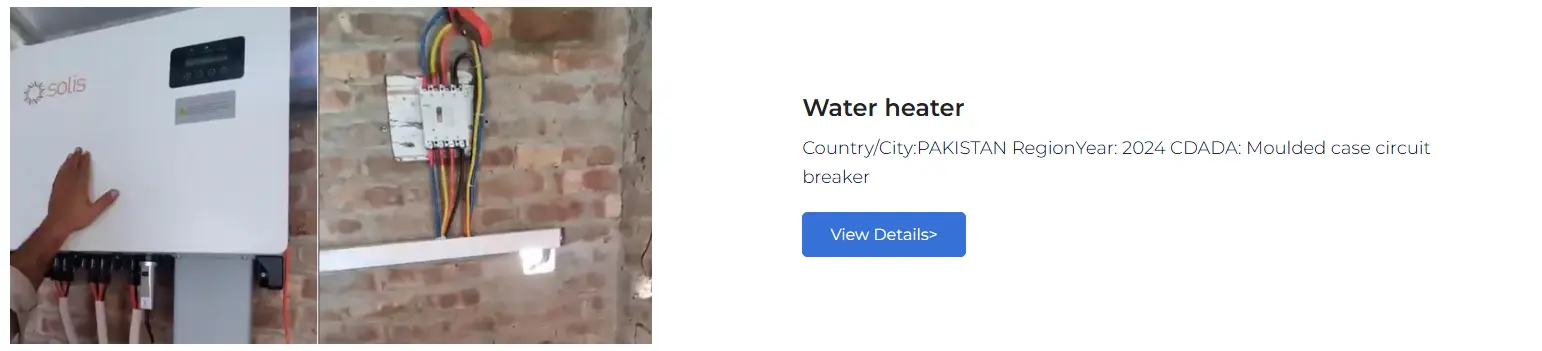

Kes Kerjasama Pelanggan
MCCB siri CDADA DAM2 telah dibekalkan kepada pelanggan global, termasuk penyepadu sistem pengagihan kuasa, pengeluar peralatan industri, kilang suis, kontraktor pembinaan dan jenama OEM di Eropah, Asia Tenggara, Timur Tengah, Afrika dan Amerika Selatan. Kami menyediakan bekalan pukal yang stabil dan penyelesaian tersuai untuk rakan kongsi jangka panjang.
